Nakládací rampy jsou kritickými spojovacími body mezi přepravními a skladovými operacemi. V chladírenských a potravinářských skladech však ložná plocha musí zvládnout více než jen pohyb kamionů, vysokozdvižných vozíků, palet a zboží.
Musí také podporovat řízení teploty, bezpečnost na pracovišti, ochranu produktu a efektivní operace nakládání.
Pokaždé, když kamion přijede na nakládací rampu, začne spolupracovat několik systémů. Vozidlo musí být správně umístěno, výškový rozdíl mezi přívěsem a přístavištěm musí být přemostěn, otevřený prostor kolem vozidla by měl být kontrolován a vysokozdvižné vozíky potřebují bezpečnou cestu mezi budovou a přívěsem.
U chlazených skladů jsou tyto výzvy ještě větší, protože otevřená nakládací rampa může také umožnit únik studeného vzduchu a vstup teplého vlhkého vzduchu do zařízení.
Správně navržené bezpečnostní řešení nakládací rampy proto kombinuje několik typů vybavení, včetně nakládacích můstků, límců nakládacích můstků, těsnění nakládacích můstků, zádržných systémů pro vozidla, nárazníků nakládacích můstků, sekčních průmyslových vrat a rychloběžných vrat..
Správná konfigurace závisí spíše na skutečném prostředí nakládání než na jednom standardním řešení pro každý sklad.
Nakládací rampy patří mezi nejaktivnější oblasti skladu.
Kamiony neustále přijíždějí a odjíždějí, vysokozdvižné vozíky se opakovaně pohybují mezi skladem a přívěsy a zaměstnanci často pracují v blízkosti pohybujících se vozidel a zařízení.
V chladírně nebo skladu potravin musí tato činnost probíhat při zachování stabilních skladovacích podmínek.
Potenciální rizika v okolí nakládací rampy mohou zahrnovat:
Neočekávaný pohyb kamionu
Předčasný odjezd kamionu
Pohyb vysokozdvižného vozíku přes nestabilní mezery
Rozdíly mezi výškou přívěsu a doku
Náraz vozidla do budovy
Výměna tepla a studeného vzduchu
Kondenzace kolem ložné plochy
Poškození zařízení
Špatná komunikace mezi řidiči a skladníky
Dobře naplánovaný dok neodstraní každé provozní riziko, ale může vytvořit lépe kontrolované prostředí pro lidi i zařízení.
Bezpečnost nezačíná, když vysokozdvižný vozík vjede do přívěsu.
Začíná, když se kamion přiblíží k nakládací rampě.
Řidič musí být schopen správně umístit vozidlo a operátor skladu musí vědět, kdy je vozík bezpečně zajištěn, než začne nakládka.
Instalace pouze nakládacího můstku nevytvoří kompletní bezpečnostní systém nakládací rampy.
Nakládací můstek, dveře, zádržné prvky vozidla, nárazník, přístřešek a signalizační zařízení je třeba posuzovat společně.
Například nakládací můstek může poskytnout stabilní most do přívěsu, zatímco zádržné zařízení vozidla pomáhá zabránit neočekávanému pohybu přívěsu během procesu nakládání.
Přístřešek zároveň může zmenšit otevřenou plochu mezi přívěsem a skladem.
Tento systémový přístup je zvláště důležitý v distribuci potravin a chlazených logistických zařízeních.
Pohyb vozidla je jedním z nejdůležitějších rizik, které je třeba vzít v úvahu při nakládání a vykládání.
I relativně malý pohyb přívěsu může změnit polohu mezi nákladním vozidlem a zařízením doku.
Problém se stává vážnější, pokud vozidlo opustí dok před dokončením procesu nakládky.
je Zádržné zařízení vozidla navrženo tak, aby udrželo nákladní automobil nebo přívěs v poloze během nakládání.
V závislosti na konstrukci systému se zádržný systém spojí s příslušnou částí vozidla a pomáhá zabránit nechtěnému pohybu pryč z nakládací rampy.
Zádržné systémy pro vozidla jsou zvláště užitečné na rušných nakládacích plochách, kde se během dne manipuluje s kamiony.
Mohou být použity v:
Chladírenské sklady
Střediska distribuce potravin
Zařízení pro mražené potraviny
Sklady nápojů
Logistická centra
Zpracovatelské závody
Chlazená distribuční zařízení
Bezpečnost nakládací rampy závisí také na komunikaci.
Signální světla lze integrovat do zádržného nebo dokovacího řídicího systému, takže operátor skladu a řidič kamionu mohou jasně pochopit, zda může začít nakládka nebo zda může vozidlo odjet.
Typická sekvence může zahrnovat:
Náklaďák zacouvá do polohy.
Zádržný systém vozidla zapojí nákladní vozidlo.
Interní signál signalizuje, že načítání může začít.
Nakládací můstek je umístěn.
Nakládání nebo vykládání je dokončeno.
Nakládací můstek se vrátí do své uložené polohy.
Zádržný systém vozidla je uvolněn.
Řidič dostává povolení k odjezdu.
Přesné pořadí závisí na zvoleném zařízení a postupech na místě.
Výška korby nákladního vozidla se může lišit podle typu vozidla, stavu zatížení, zavěšení a konstrukce přívěsu.
Z tohoto důvodu nemusí podlaha přívěsu vždy dokonale lícovat s plošinou skladiště.
K vyrovnání tohoto rozdílu se používá nakládací můstek.
Hydraulický nakládací můstek využívá poháněný hydraulický systém ke zvednutí plošiny a umístění okraje na korbu přívěsu.
Jakmile je správně umístěn, poskytuje přechod pro vysokozdvižné vozíky, paletové vozíky a skladové zařízení.
Hydraulické systémy se běžně používají, protože poskytují kontrolovaný provoz a snižují množství potřebné ruční manipulace.
Mezi typické aplikace patří:
Sklady potravin
Logistická centra studeného řetězce
Distribuční centra
Chlazené sklady
Nápojové zařízení
Výroba skladů
Správný nakládací můstek by měl být vybrán podle skutečných provozních podmínek.
Mezi důležité faktory patří:
Jmenovitá nosnost
Výška doku
Výškový rozsah přívěsu
Rozměry platformy
Hmotnost vysokozdvižného vozíku
Maximální zatížení palety
Frekvence načítání
Rozměry jámy
Délka rtů
K dispozici elektrický přívod
Výběr nakládacího můstku pouze podle velikosti jámy může mít za následek konfiguraci, která nebude plně odpovídat vozidlům využívajícím zařízení.
Teleskopický nakládací můstek používá vysouvací okraj spíše než standardní sklopný okraj.
Obsluha může vysunout okraj dále do přívěsu, což umožňuje přesnější polohování.
To může být užitečné tam, kde:
Různé konstrukce přívěsů používají stejný dok
Palety jsou umístěny v blízkosti zadní části přívěsu
Důležité je přesné umístění rtů
Zařízení vyžaduje další kontrolu nad polohováním plošiny
I s výsuvným okrajem musí být nakládací rampa navržena podle skutečného rozsahu výšky vozidla a podmínek nakládacího místa.
Rozměry přívěsu by proto měly být potvrzeny ve fázi plánování.
Řízení teploty je hlavním problémem chladírenských a potravinářských skladů.
Když jsou nakládací dvířka otevřená a přívěs je umístěn v doku, mohou mezi vozidlem a budovou zůstat mezery.
Tyto mezery umožňují pohyb vzduchu mezi dvěma prostředími.
Z chlazeného skladu může unikat studený vzduch, zatímco dovnitř vstupuje teplejší a vlhčí venkovní vzduch.
Časem to může zvýšit požadavky na chlazení a přispět ke kondenzaci nebo námraze kolem nakládací plochy.
Kryt nakládacího místa obklopuje horní část a boky nákladního automobilu, když je umístěn na nakládací rampě.
Jeho účelem je zmenšit volnou plochu mezi budovou a vozidlem.
K dispozici jsou různé konfigurace přístřešku v závislosti na:
Šířka nákladního vozu
Výška vozíku
Výškové kolísání vozidla
Rozměry otvoru doku
Frekvence provozu
Environmentální požadavky
Nafukovací límec využívá vzduchem naplněné boční a horní části, které se nafouknou kolem kamionu poté, co vstoupil do nakládací pozice.
Protože nafouknuté sekce mohou vytvořit užší kontakt s vozidlem, je tento typ přístřešku často zvažován pro chlazené sklady a potravinářská zařízení, kde je důležité oddělení prostředí.
Mezi typické výhody patří:
Vylepšené těsnění kolem vozidla
Zmenšený otevřený prostor kolem nakládacího prostoru
Lepší přizpůsobení pro vhodné variace velikosti nákladního vozidla
Zatažené airbagy, když dokovací stanice není v provozu
Velmi důležité však zůstávají rozměry vozu.
Pokud je rozdíl mezi nejmenším a největším nákladním vozidlem příliš velký, jeden nafukovací límec nemusí účinně utěsnit každé vozidlo.
Mechanické nakládací límce používají flexibilní závěsy, které se dotýkají boků a horní části kamionu, když se couvá do polohy.
Poskytují praktické řešení pro mnoho standardních skladových aplikací a mohou pojmout rozumný rozsah velikostí vozidel.
Výběr by neměl být založen pouze na ceně.
Mechanický přístřešek může být vhodný pro obecné logistické operace, zatímco nafukovací přístřešek může zajistit lepší oddělení prostředí pro určitá zařízení s řízenou teplotou.
Před výběrem by měly být přezkoumány rozměry nákladního vozidla, frekvence nakládacích míst, požadavky na těsnění a instalační prostor.
normálně Těsnění doku používá pěnové podložky umístěné kolem otvoru doku.
Když nákladní automobil couvá proti doku, zadní část vozidla stlačuje podložky.
To vytváří relativně těsné těsnění kolem přívěsu.
Těsnění doků může být účinné, když sklad manipuluje s nákladními vozy s konzistentními rozměry.
Dokovací těsnění se běžně zvažují tam, kde:
Šířky vozidel jsou podobné
Výšky vozidel jsou relativně konzistentní
Je vyžadováno silné oddělení prostředí
Rozměry nákladového prostoru jsou standardizované
Pokud sklad přijímá mnoho různých výšek a šířek nákladních vozidel, pevné těsnění doku nemusí fungovat stejně dobře u každého vozidla.
V takových situacích může nastavitelné těsnění doku nebo límec doku poskytnout větší flexibilitu.
To je důvod, proč by měla být data o vozidle shromážděna před dokončením vybavení doku.
Dveře za nakládací rampou mají přímý vliv na tok dopravy, izolaci a kontrolu prostředí.
V chladírenských aplikacích by dveře měly zůstat zavřené, kdykoli není vyžadován přístup.
Sekční průmyslová vrata se otevírají vertikálně a ukládají výplně vrat nad otvorem.
Tato konstrukce umožňuje, aby prostor přímo před otvorem zůstal volný.
Izolované dveřní panely mohou také pomoci snížit přenos tepla, když jsou dveře zavřené.
Sekční průmyslová vrata se běžně používají v:
Nakládací doky skladu potravin
Distribuční centra chladírenských skladů
Chlazené sklady
Logistická zařízení
Výroba nakládacích ramp
Před výrobou by měla být potvrzena konfigurace kolejnice, světlá výška, rozměry otvoru, tloušťka panelu, možnosti oken, elektrické napájení a instalační struktura.
Dveře by měly být vybírány podle skutečného místa, nikoli jako standardní příslušenství.
Zabezpečení nakládacího doku se nezastaví na vnější stěně.
Uvnitř potravinových a chladicích řetězců se vysokozdvižné vozíky často pohybují mezi oblastmi s různými teplotami nebo provozními požadavky.

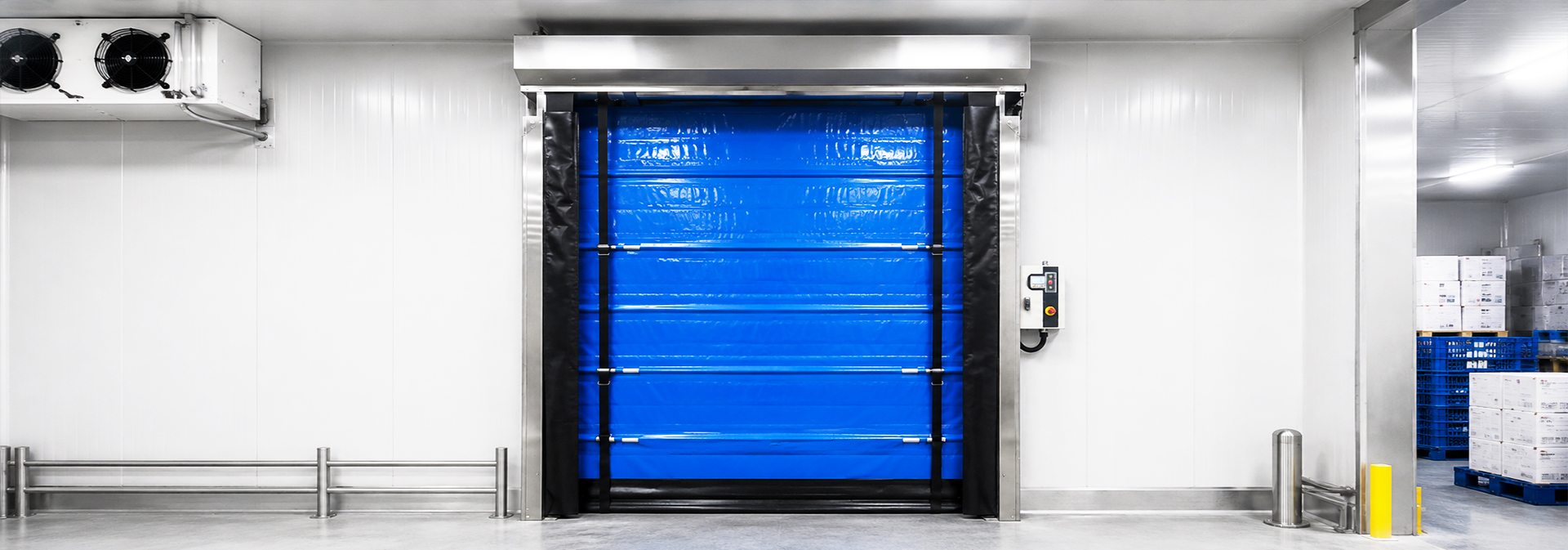

Vysokorychlostní vrata mohou pomoci zkrátit zbytečnou dobu otevírání dveří mezi těmito zónami.
Dveře se otevřou, když se přiblíží oprávněný personál nebo vozidla, a zavřou se, když projedou.
To může zkrátit dobu čekání na provoz vysokozdvižných vozíků a zároveň omezit dobu, po kterou zůstanou dvě oblasti přímo propojené.
Mezi typické lokality patří:
Vstupy do chladíren
Oblasti zpracování potravin
Překládací zóny skladu
Chlazené logistické koridory
Výrobní prostory s řízenou teplotou
Tam, kde jsou značné teplotní rozdíly, mohou být izolovaná rychloběžná vrata vhodnější než standardní vrata z PVC tkaniny.
Správná konfigurace závisí na provozní teplotě, velikosti vrat, frekvenci provozu, vlhkosti a teplotním rozdílu mezi sousedními oblastmi.
Nákladní vozy se opakovaně přibližují ke stejnému doku po celou dobu životnosti skladu.
I pro zkušené řidiče je kontakt mezi návěsem a konstrukcí doku nevyhnutelný.
Dokovací nárazníky jsou navrženy tak, aby absorbovaly tento kontakt.
Nárazníky doku jsou namontovány na čelní straně nakládací rampy, kde se nákladní vozidlo dotýká doku.
Pomáhají chránit:
Betonové dokové konstrukce
Komponenty vyrovnávací plošiny
Budování zdí
Zadní díly přívěsu
Hrany nakládacího prostoru
Ne každá nakládací rampa zažívá stejný náraz.
Sklad, který každý den zpracovává několik dodávek, má jiné požadavky než velkoobjemové distribuční centrum, které funguje nepřetržitě.
Při výběru nárazníku je třeba vzít v úvahu:
Počet příjezdů kamionů
Typ přívěsu
Úhel nájezdu
Polohování vozidla
Výška doku
Předpokládaná frekvence nárazů
Nakládací doky s vyšším provozem mohou vyžadovat konfigurace nárazníků pro vyšší zatížení.
Teplý vzduch obsahuje vlhkost.
Když teplý, vlhký vzduch vstupuje do chladného nakládacího prostoru, může na chladnějších površích kondenzovat vlhkost.
Při dostatečně nízkých teplotách může tato vlhkost zmrznout.
Nakládací doky chladírenských skladů nelze zcela izolovat, když se produkty pohybují, lze však snížit množství nekontrolované výměny vzduchu.
Pomoci může kombinace zařízení:
Přístřešek nebo těsnění doku
Sekční vrata zateplená
Vysokorychlostní interiérové dveře
Správné postupy načítání
Vhodné systémy řízení vzduchu
Dokovací zařízení nenahrazuje systémy chlazení, ventilace nebo vlhkosti.
Místo toho pomáhá snižovat zbytečnou expozici životního prostředí v okolí nakládací plochy.
To může stávajícímu systému regulace teploty v budově usnadnit udržování stabilnějších podmínek.
Vysokozdvižné vozíky se opakovaně pohybují mezi skladem a přívěsem.
Přechodová oblast je tedy jednou z nejdůležitějších částí nakládacího procesu.
Než vysokozdvižný vozík vstoupí do vozíku:
Vozík by měl být správně umístěn.
Vozidlo by mělo být zajištěno podle postupů na místě.
Nakládací můstek by měl být zcela umístěn.
Břit by měl mít vhodný kontakt s korbou přívěsu.
Nakládací cesta by měla být volná.
Kapacita nakládacího můstku by neměla být volena pouze podle hmotnosti zboží.
Je třeba vzít v úvahu celkovou hmotnost vysokozdvižného vozíku, řidiče, palety a nákladu.
Opakovaný pohyb také vytváří dynamické síly, které se liší od stacionárního zatížení.
Při výběru zařízení by proto měly být prodiskutovány skutečné pracovní podmínky.
Jednou z nejčastějších výzev při navrhování nakládací rampy je varianta vozidla.
Zařízení může přijímat malé dodávkové vozy, standardní přívěsy, chlazená vozidla a vozidla s vysokými krychlemi na stejném místě.
Před dokončením nakládacího prostoru je užitečné potvrdit:
Minimální výška vozíku
Maximální výška vozíku
Rozsah šířky nákladního vozidla
Výška ložné plochy přívěsu
Konfigurace zadních dveří
Frekvence vozidla
Největší a nejmenší běžná vozidla
Jediný límec nemůže vždy pojmout extrémně široký rozsah výšky vozidla.
Pokud je rozdíl mezi nejnižšími a nejvyššími vozidly příliš velký, může snaha vytvořit jeden těsnící systém pokrývající každé vozidlo snížit výkon.
V těchto případech možná řešení zahrnují:
Různé nakládací prostory pro různé skupiny vozidel
Rozměry přístřešku na míru
Nastavitelné těsnící systémy
Oddělené konfigurace zařízení
Navrhování kolem skutečného vozového parku je obvykle spolehlivější než snažit se vnutit jeden standardní systém, aby pokryl všechna možná vozidla.
Nakládací prostory potravinářských skladů často fungují podle dalších požadavků týkajících se čistoty, teplotní stability a manipulace s produkty.
Nakládací rampa by měla podporovat tyto operace bez vytváření zbytečných překážek.
Denně používané nakládací rampy by měly být navrženy pro praktický provoz.
Operátoři by měli být schopni jasně porozumět stavu zařízení a místa pravidelných kontrol by měla zůstat přístupná.
Mezi důležité vybavení může patřit:
Dokovací můstek
Zajištění vozidla
Přístřešek doku
Dokovací těsnění
Průmyslová vrata
Dokovací nárazník
Bezpečnostní signalizační systém
V závislosti na potravinářském zařízení může zařízení vyžadovat různé povrchové úpravy nebo materiály.
Například galvanizovaná ocel nebo nerezová ocel mohou být zvažovány pro určité součásti, kde jsou důležité vlhkost, čisticí postupy nebo odolnost proti korozi.
Výběr materiálu by měl být založen na skutečném prostředí, nikoli jako univerzální požadavek.
Nejúčinnějším přístupem je vyhodnotit nakládací místo jako jednu kompletní pracovní plochu.
Začněte s:
Šířka a výška otevírání dveří
Výška nástupní plošiny
Rozměry jámy
K dispozici světlá výška
Konstrukce stěny
Instalační prostor
Identifikovat:
Nejmenší běžné vozidlo
Největší běžné vozidlo
Výška korby přívěsu
Šířky nákladních vozů
Chladírenské nebo standardní přívěsy
Zvážit:
Typ vysokozdvižného vozíku
Maximální pracovní zatížení
Denní frekvence načítání
Rozměry palety
Směr dopravy
Sekvence načítání
Pro chladírenské a potravinářské sklady si přečtěte:
Vnitřní teplota
Venkovní teplota
Vlhkost
Požadavky na chlazení
Požadovaný těsnicí výkon
Čištění prostředí
Jakmile jsou tyto podmínky známy, lze určit vhodnou kombinaci vybavení doku.
Typický systém může zahrnovat:
Nákladní vozidlo → Zádržný systém vozidla → Nárazník doku → Přístřešek doku → Nakládací můstek → Sekční vrata → Vnitřní vysokorychlostní vrata
To poskytuje komplexnější řešení než výběr každého produktu samostatně.
Neexistuje žádná konfigurace nakládacího doku, která by byla vhodná pro každý chladírenský sklad nebo sklad potravin.
Distribuční centrum přijímající standardizované chladicí vozy může vyžadovat jiné řešení než závod na zpracování potravin přijímající vozidla mnoha různých velikostí.
Nejdůležitějším krokem je nejprve pochopit skutečné provozní podmínky.
Pro doporučení prvního vybavení jsou obvykle užitečné následující informace:
Rozměry otvoru doku
Výška platformy
Rozsah výšky vozíku
Rozsah šířky nákladního vozidla
Požadovaná nosnost
Specifikace vysokozdvižného vozíku
Vnitřní teplota
Venkovní prostředí
Denní frekvence načítání
Fotografie nebo nákresy nakládacího prostoru
Zadání přesných rozměrů na začátku projektu pomáhá omezit pozdější zbytečné změny návrhu.
Umožňuje také dodavateli určit, zda lze použít standardní vybavení nebo zda je vyžadována přizpůsobená konfigurace.
Bezpečnost nakládacích ramp v chladírenských a potravinářských skladech závisí na tom, jak dobře spolupracují různé systémy.
Nakládací můstek zajišťuje přechod mezi skladem a přívěsem. Zádržný systém vozidla pomáhá ovládat pohyb vozíku. Nakládací límce a těsnění doku zmenšují otevřený prostor kolem vozidla. Průmyslová vrata oddělují sklad od ložné plochy, zatímco nárazníky pomáhají chránit zařízení a budovu před opakovaným kontaktem vozidla.
Když jsou tyto komponenty vybrány podle skutečných podmínek na místě, ložná plocha může podporovat bezpečnější pohyb vysokozdvižného vozíku, efektivnější manipulaci s vozíkem a lepší kontrolu životního prostředí.
Úspěšný projekt by měl začít uspořádáním skladu, rozměry vozidla, požadavky na teplotu a každodenním provozním procesem.
Teprve poté by se měly vybírat jednotlivé produkty.
EVERBESTEN poskytuje vybavení nakládacích doků a řešení průmyslových vrat pro chladírenské sklady, potravinářská zařízení, chlazená distribuční centra, logistické sklady a průmyslové nakládací prostory.
Řešení mohou zahrnovat:
Hydraulické vyrovnávací můstky
Teleskopické vyrovnávací plošiny
Mechanické vyrovnávací plošiny
Nafukovací dokovací přístřešky
Mechanické přístřešky doků
Dokovací těsnění
Omezovací prostředky pro vozidla
Dokovací nárazníky
Sekční průmyslová vrata
Vysokorychlostní vrata
Zkontrolováním projektových rozměrů a skutečných podmínek naložení před výrobou lze zařízení nakonfigurovat tak, aby lépe odpovídalo požadavkům skladu a vozidla.
Bezpečnost nakládacích ramp je zvláště důležitá v chladírenských a potravinářských skladech, protože operace nakládání ovlivňují nejen lidi a zařízení, ale také teplotní stabilitu a manipulaci s produktem.
Správně navržená nakládací rampa by měla poskytovat stabilní přechod mezi kamionem a skladem, pomáhat řídit pohyb vozidla, zmenšovat otevřený prostor kolem přívěsu, chránit nakládací rampu před nárazy a podporovat efektivní provoz vrat.
Namísto samostatného výběru nakládacího můstku, přístřešku, dveří nebo zádržného systému pro vozidlo by tyto součásti měly být naplánovány jako součást jednoho kompletního systému nakládací rampy.
Potvrzením rozměrů nákladního vozidla, výšky doku, nosnosti, podmínek vysokozdvižného vozíku, požadavků na teplotu a četnosti nakládání před výběrem zařízení mohou skladníci vytvořit bezpečnější, spolehlivější a efektivnější prostředí pro nakládání.
