Panduan Lengkap Untuk Menggunakan Dan Merawat Dock Leveler Hidraulik Dengan Aman Dan Efisien

Di gudang modern dan pusat logistik, operasi bongkar muat yang efisien sangat bergantung pada peralatan dermaga yang andal. Diantaranya, penyamarataan dermaga hidrolik memainkan peran penting dalam menjembatani kesenjangan ketinggian antara lantai gudang dan trailer truk.

Meskipun penyamarataan dok hidraulik dirancang untuk ketahanan dan kinerja tinggi, pengoperasian yang benar, pemasangan yang benar, dan perawatan rutin sangat penting untuk memastikan keselamatan dan keandalan jangka panjang. Panduan ini menggabungkan pengetahuan penggunaan praktis dengan pertimbangan pemasangan dan pengkabelan nyata untuk membantu Anda mendapatkan hasil maksimal dari peralatan Anda.

Persiapan Lubang Dock Leveler (Sebelum Pemasangan)

Sebelum memasang hydraulic dock leveler, lubang dock harus dipersiapkan dengan benar. Lubang yang tepat memastikan pemasangan yang lancar dan pengoperasian jangka panjang yang aman.

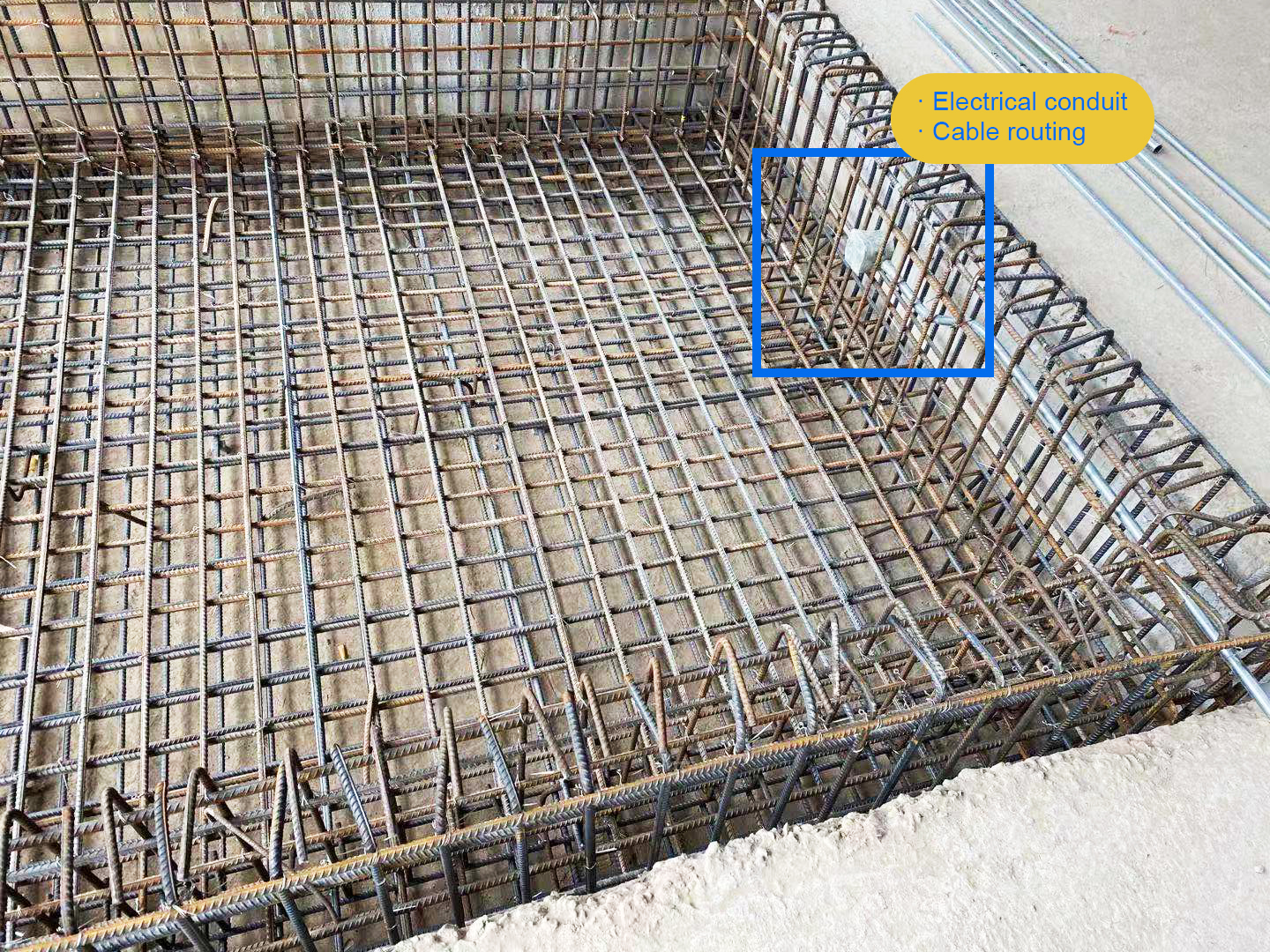

Langkah 1: Struktur Penguatan Lubang Dermaga

Batang baja disusun membentuk struktur dasar yang kuat. Penguatan ini memastikan lubang dapat menopang beban berat selama pengoperasian sehari-hari.

• Struktur baja tulangan

• Fondasi dasar lubang

• Struktur bantalan beban

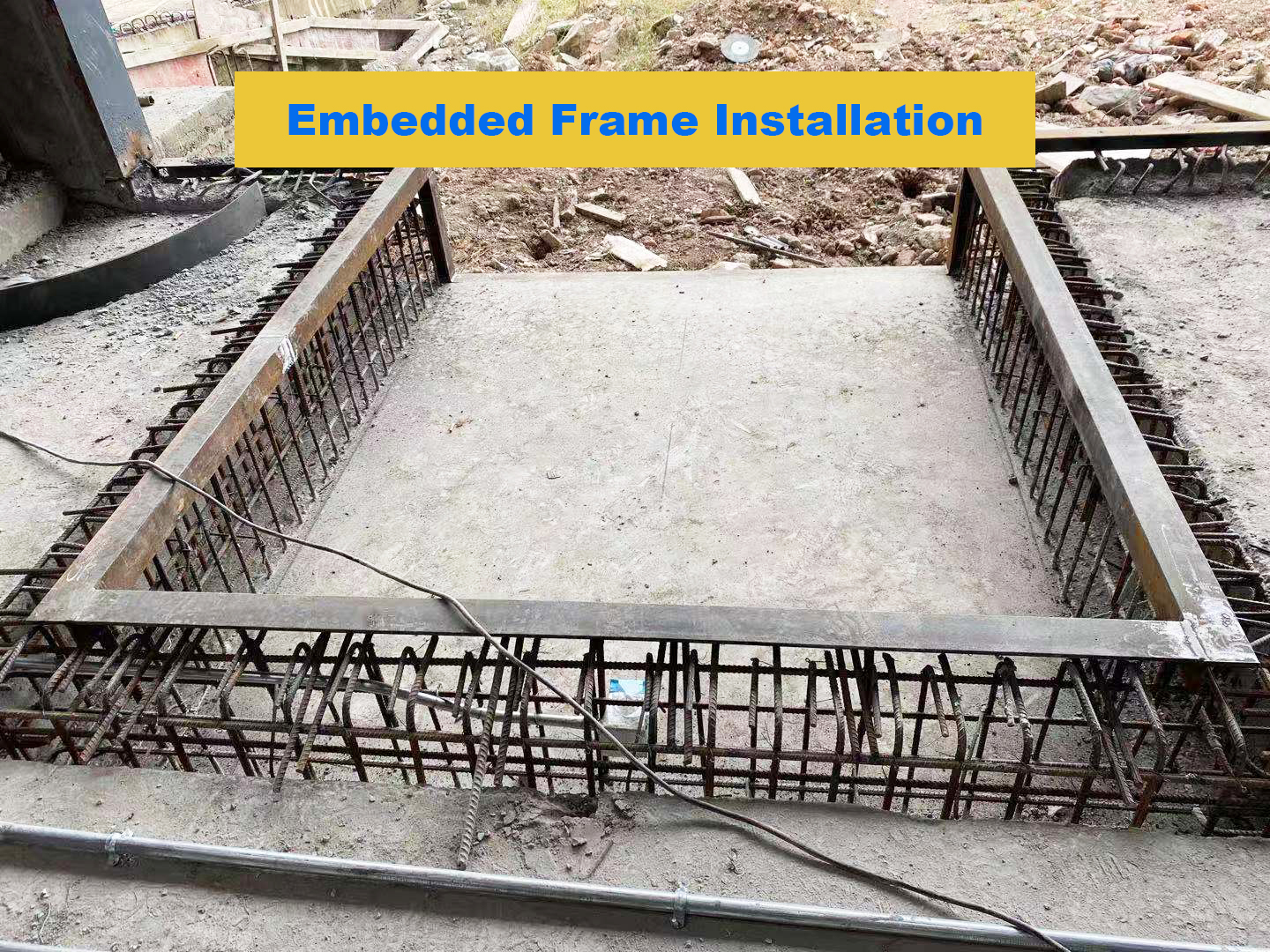

Langkah 2: Rangka Baja Tertanam

Rangka baja dipasang untuk menentukan bukaan lubang dan memberikan dukungan untuk penyamarataan dermaga.

• Rangka baja tertanam

• Ukuran pembukaan lubang

• Daerah instalasi

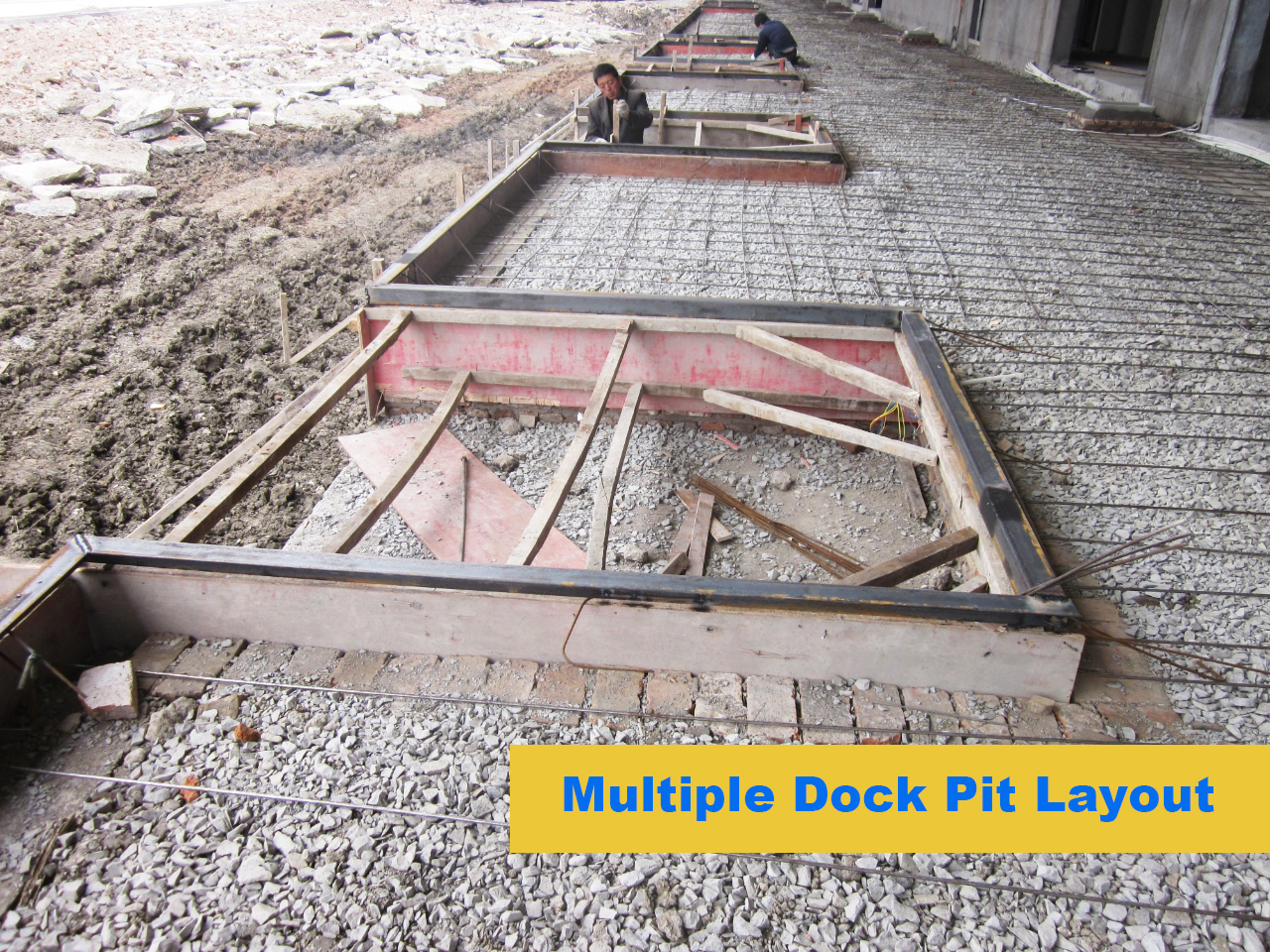

Langkah 3: Beberapa Tata Letak Lubang Dock

Untuk beberapa ruang pemuatan, lubang dibuat secara berurutan. Dimensi yang konsisten dan keselarasan yang tepat penting untuk pemasangan.

• Dimensi lubang standar

• Penjajaran dan jarak

• Konstruksi batch

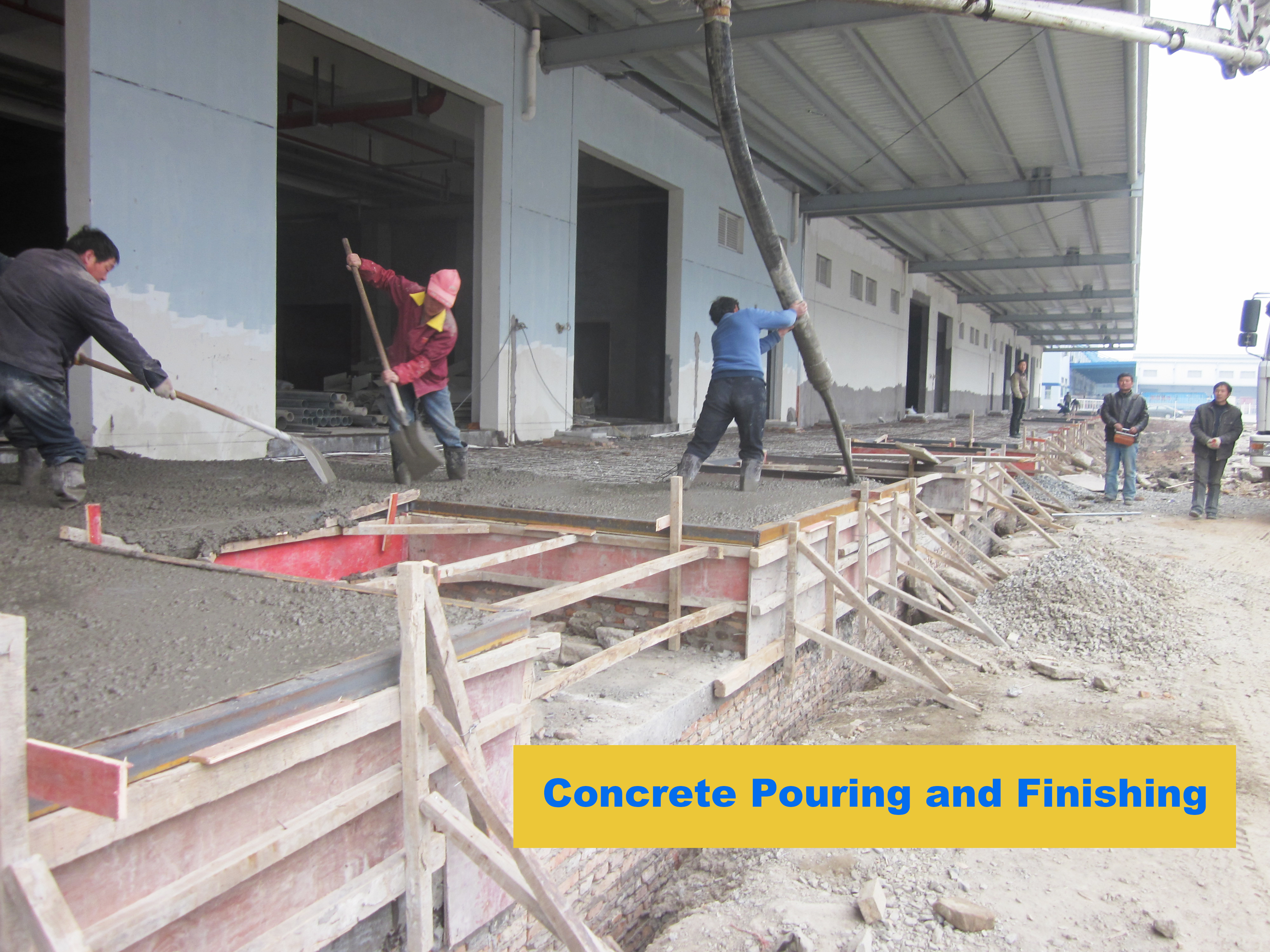

Langkah 4: Penuangan dan Penyelesaian Beton

Beton dituangkan dan diratakan untuk melengkapi lubang. Permukaan yang rata dan kokoh memastikan pemasangan yang stabil dan kinerja jangka panjang.

• Penuangan beton

• Perataan permukaan

• Struktur akhir

Apa Itu Dock Leveler Hidraulik dan Bagaimana Cara Kerjanya?

Perata dok hidraulik adalah sistem dok pemuatan yang ditenagai oleh unit hidraulik yang menaikkan dan menurunkan platform agar sesuai dengan ketinggian kendaraan yang berbeda.

Komponen Utama:

• Platform utama (dek)

• Pelat bibir (ekstensi berengsel)

• Silinder hidrolik (silinder utama + bibir)

• Motor dan kotak kontrol

• Struktur pendukung keselamatan

Platform diangkat secara hidrolik, dan bibir forklift memanjang secara otomatis untuk terhubung dengan bak truk, memastikan pergerakan forklift mulus.

Bagaimana Anda Mengoperasikan Dock Leveler Hidraulik dengan Aman?

Manual hidrolik bahasa inggris.pdf

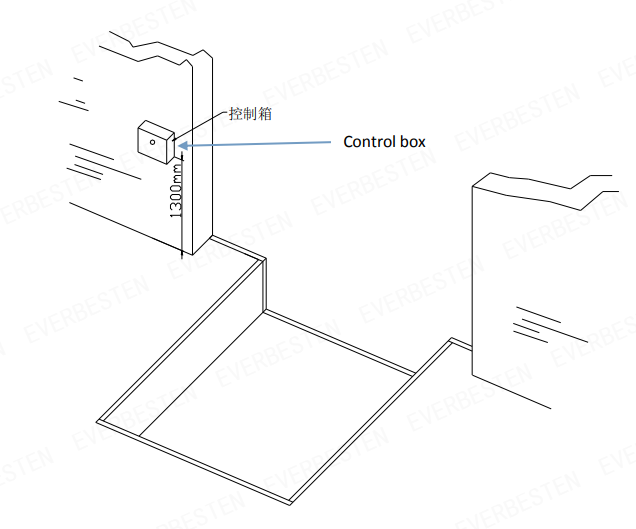

Langkah 1: Pemeriksaan Pra-Operasi

• Pastikan truk diparkir dengan aman

• Gunakan penahan atau penahan roda

• Jaga agar area tersebut bersih dari orang dan rintangan

Pengoperasian tidak diperbolehkan jika ada orang atau benda di dalam platform.

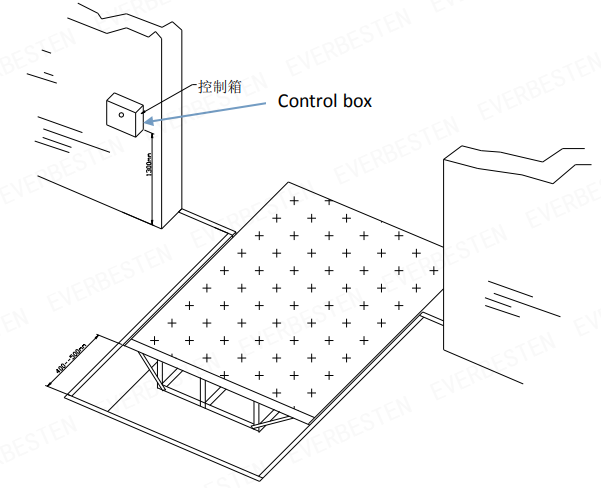

Langkah 2: Naikkan Platform

• Tekan dan tahan tombol ATAS

• Platformnya naik

• Bibir memanjang secara otomatis di bagian atas

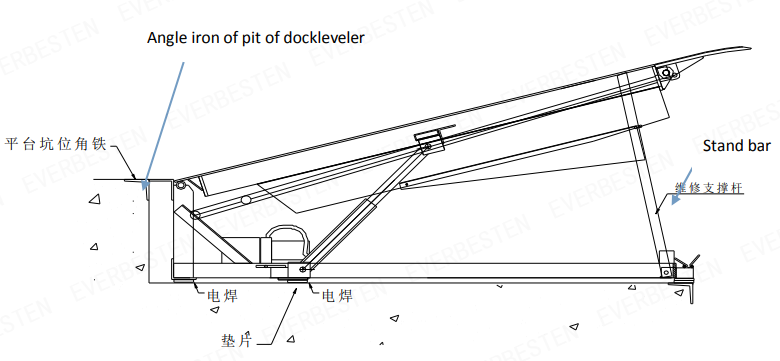

Langkah 3: Posisikan Bibir

• Lepaskan tombolnya

• Platformnya turun

• Bibirnya menempel di bak truk

Pastikan kontak penuh sebelum pengoperasian

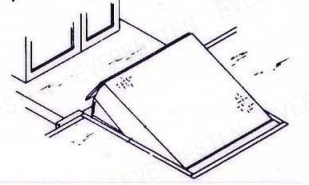

Langkah 4: Memuat dan Membongkar

• Forklift dapat bergerak dengan aman

• Pertahankan operasi yang stabil

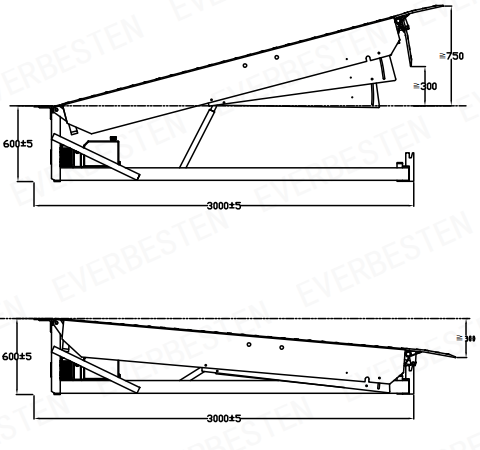

Langkah 5: Kembali ke Posisi Istirahat

• Tekan ATAS lagi

• Platform sedikit naik

• Bibir ditarik kembali

• Sistem kembali ke posisi semula

Tindakan Keamanan Apa yang Harus Diikuti?

• Jangan berdiri di atas platform selama pengoperasian

• Jangan pernah berdiri di antara truk dan dermaga

• Jauhkan tangan dari bagian yang bergerak

• Jangan mengoperasikan peralatan yang rusak

• Jangan pindahkan platform secara manual

• Pastikan stabilitas truk

Pekerjaan kelistrikan harus dilakukan hanya oleh personel yang berkualifikasi.

Bagaimana Pemasangan dan Pengkabelan Ditangani dengan Benar?

Persyaratan Instalasi

• Verifikasi dimensi lubang sebelum pemasangan

• Pastikan posisi dan leveling benar

• Sediakan ruang 400–500 mm di bagian belakang untuk pemasangan kabel

• Las dengan aman dan terapkan perawatan anti karat

Ikhtisar Sistem Kelistrikan

• Termasuk motor, kotak kontrol, dan tombol tekan

• Beberapa kabel sudah terpasang sebelumnya

• Catu daya harus tersambung di lokasi

Koneksi fase yang benar sangat penting

Catatan Pengkabelan

• Pisahkan kabel internal dan catu daya eksternal

• Ikuti diagram pengkabelan dengan ketat

• Pastikan koneksi stabil dan aman

Ikhtisar Sistem Hidraulik

• Silinder utama (pengangkatan)

• Silinder bibir (ekstensi)

• Katup arah (~90 bar)

• Katup pelepas (50–210 bar)

• Katup throttle (mengontrol kecepatan)

Pra-disesuaikan sebelum pengiriman

Bagaimana Seharusnya Anda Merawat Dock Leveler Hidraulik?

diagram untuk dock leveler.pdf

Inspeksi Harian

• Periksa kerusakan atau deformasi

• Periksa selang hidrolik

• Pastikan kelancaran operasi

Perawatan Rutin

• Lumasi setiap 90 hari

• Kencangkan komponen

• Bersihkan platform dan lubang

Perawatan Hidraulik

• Gunakan oli hidrolik anti aus 46#

• Ganti oli setiap tahun

• Periksa filter dan reservoir

• Periksa segel dan silinder

Apa Masalah Umum dan Bagaimana Cara Menghindarinya?

Masalah	Kemungkinan Penyebab	Solusi	Tip Pencegahan
Perata dok tidak terangkat	Kegagalan catu daya atau koneksi fase salah	Periksa catu daya dan pastikan fase pengkabelan benar	Periksa sambungan listrik dan catu daya secara teratur
Pengangkatan lambat atau lemah	Level oli hidrolik rendah atau kontaminasi oli	Isi ulang atau ganti oli hidrolik	Periksa level oli secara berkala dan gunakan oli yang direkomendasikan
Kebisingan tidak normal selama pengoperasian	Kurangnya pelumasan atau komponen kendor	Lumasi bagian yang bergerak dan kencangkan sambungannya	Lakukan pelumasan rutin setiap 90 hari sekali
Kebocoran minyak	Segel aus atau selang hidrolik rusak	Ganti segel dan perbaiki atau ganti selang	Periksa sistem hidrolik secara teratur untuk melihat tanda-tanda awal keausan
Platform tidak kembali dengan benar	Masalah atau hambatan sistem hidrolik	Periksa sistem hidrolik dan hilangkan segala hambatan	Jaga agar lubang dan platform tetap bersih dan bersih
Bibir tidak memanjang atau menarik kembali dengan benar	Kerusakan silinder hidrolik atau pengoperasian yang tidak tepat	Periksa silinder bibir dan sistem kontrol	Ikuti prosedur pengoperasian yang benar dan hindari penyalahgunaan

Mengapa Penggunaan dan Perawatan yang Benar Begitu Penting?

Pengoperasian yang tidak tepat dapat menyebabkan:

• Kerusakan peralatan

• Risiko keselamatan

• Waktu henti

• Peningkatan biaya

Manajemen yang tepat memastikan:

✔ Performa stabil

✔ Umur lebih panjang

✔ Pengoperasian yang lebih aman

Kesimpulan

Perata dok hidraulik sangat penting untuk pengoperasian gudang yang efisien. Kinerjanya tidak hanya bergantung pada desain dan kualitas produksi tetapi juga pada penggunaan yang tepat, pemasangan yang benar, dan pemeliharaan rutin.

Dengan mengikuti prosedur standar dan memastikan pemasangan kelistrikan dan hidrolik yang tepat, bisnis dapat meningkatkan keselamatan secara signifikan, mengurangi waktu henti, dan memaksimalkan efisiensi operasional. Perata dermaga yang terpelihara dengan baik adalah komponen kunci dari sistem logistik yang andal dan produktif.
