Dok Shelter Energy Saving Guide: Jak zlepšit utěsnění v nakládacích docích

Příručka pro úsporu energie přístřešků: Jak zlepšit utěsnění nakládacích ramp

Ztráta energie nakládacího doku není způsobena pouze jedním produktem nebo jedním otevřením. Obvykle je výsledkem interakce přívěsu, dveří skladu, vykládacího límce, vyrovnávacího můstku, nárazníků a nakládacího postupu.

Když je přívěs umístěn v doku a dveře skladu se otevřou, mohou po stranách a nad vozidlem zůstat mezery. Venkovní vzduch může pronikat těmito mezerami, zatímco upravený vzduch uvnitř uniká.

U běžného skladu to může zvýšit potřebu vytápění nebo chlazení a snížit komfort nakládacího prostoru. V zařízeních s řízenou teplotou může neřízená výměna vzduchu také přispívat ke kondenzaci, vlhkosti, námraze a větším požadavkům na chlazení.

Mechanický dokovací kryt pomáhá snížit tyto otevřené mezery pomocí flexibilních bočních závěsů a horního závěsu kolem přívěsu.

Pouhá instalace přístřešku však automaticky nevytvoří účinné těsnění.

Přístřešek musí odpovídat rozměrům přívěsu, otevření dveří, výšce doku, vyčnívání nárazníku a konečné poloze nákladního vozidla. Přesah závěsu a horní krytí musí být dostatečné, zatímco nakládací otvor musí zůstat dostatečně volný pro vysokozdvižné vozíky a náklad.

Tato příručka vysvětluje, jak mechanický límec nakládací rampy přispívá k řízení energie nakládací rampy, které rozměry ovlivňují těsnicí výkon, jak identifikovat běžná místa úniku a kdy může být vyžadováno řešení s vyšším utěsněním.

Jak energie uniká přes nakládací rampu?

Nakládací rampa je zvláště vystavena při nakládání přívěsu, protože dveře budovy mohou zůstat otevřené pro část nebo celou nakládací operaci.

Přestože přívěs zabírá velkou část otvoru, nevyplňuje zcela prostor mezi budovou a vozidlem.

Vzduch se pohybuje mezerami kolem přívěsu

Nejviditelnější mezery se obvykle vyskytují na obou stranách přívěsu a nad střechou vozidla.

Množství vzduchu pohybujícího se těmito oblastmi závisí na několika podmínkách, včetně rozdílu vnitřní a venkovní teploty, vystavení větru, tlaku v budově, velikosti mezery a době, po kterou zůstane dok otevřen.

Boční mezery jsou ovlivněny šířkou přívěsu a zarovnáním

Úzký přívěs ponechává více volného prostoru mezi vozidlem a budovou.

I když jsou rozměry přívěsu vhodné pro přístřešek, špatné vyrovnání může způsobit další problém: jedna strana může mít dobrý kontakt se závěsem, zatímco protilehlá strana zůstává částečně odkrytá.

Z tohoto důvodu závisí výkon těsnění jak na rozměrech vozidla, tak na parkovací poloze.

Horní mezera se může změnit s každým přívěsem

Výška přívěsu není vždy stejná.

Správně umístěný horní závěs pro vysoký přívěs může poskytovat nedostatečné pokrytí pro nižší vozidlo. Příliš nízko navržený závěs však může překážet při otevírání přívěsu nebo se zbytečně opotřebovávat.

Horní těsnící plocha by proto měla být navržena kolem skutečného rozsahu výšky přívěsu.

Doba otevření dveří také ovlivňuje energetické ztráty

Uzavření mezer kolem přívěsu je pouze částí řešení.

Čím déle zůstane otvor skladu odkrytý, tím déle se může vnitřní a venkovní vzduch vyměňovat.

Dobrá strategie nakládacího doku proto musí vzít v úvahu obě:

Jak velké jsou zbývající mezery?

a

Jak dlouho zůstane budova otevřena?

Těsnění a ovládání dveří řeší různé problémy

Nakládací límec zmenšuje otevřený prostor kolem přívěsu při nakládání.

Průmyslová vrata zavírají budovu, když neprobíhá nakládka.

Tyto produkty plní různé funkce a měly by být plánovány společně, spíše než od přístřešku, který bude řídit veškerou výměnu vzduchu nakládací rampy.

Co je to mechanický dokovací kryt?

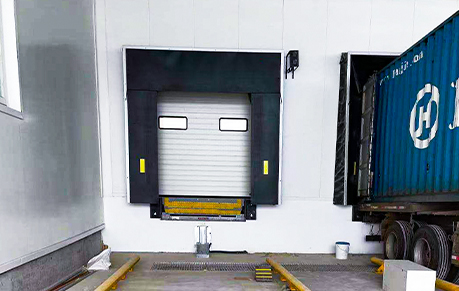

Mechanický kryt doku je instalován kolem vnější části otvoru nakládací rampy.

Typický systém zahrnuje nosný rám, dva flexibilní boční závěsy a horní závěs.

Když přívěs couvá do doku, závěsy se dotýkají a překrývají karoserii vozidla.

Mechanické dokovací přístřešky používají spíše překrytí záclon než pěnovou kompresi

Na rozdíl od Foam Dock Seal není mechanický kryt závislý na silných pěnových podložkách, které jsou stlačovány přímo přívěsem.

Místo toho se pružné závěsy rozprostírají do dráhy vozidla a odklánějí se proti bokům a horní části přívěsu.

To dává systému větší flexibilitu, když sklad přijímá přívěsy s určitou šířkou a výškou.

Mechanický kryt není vzduchotěsný systém

Účelem mechanického nakládacího límce je snížit nekontrolované vystavení vzduchu a počasí , nikoli vytvořit zcela vzduchotěsné spojení mezi přívěsem a skladem.

Malé mezery mohou stále zůstat v závislosti na tvaru přívěsu, závěsech dveří, vyrovnání vozidla, horní geometrii a designu závěsu.

Zařízení vyžadující mnohem silnější oddělení prostředí mohou potřebovat vyhodnotit nafukovací kryt doku nebo jinou konfiguraci těsnění.

Curtain Contact Určuje skutečný výkon

Přístřešek může mít pevný rám a odolnou tkaninu, ale stále poskytuje špatné těsnění, pokud se závěsy nedotýkají vozidla správně.

Nejdůležitější otázka tedy nezní jednoduše:

Jakou velikost má límec doku?

To je:

Kde se závěsy dotknou skutečných přívěsů poté, co se zastaví o nárazníky v doku?

Tento vztah určuje, zda nainstalovaný systém poskytuje užitečné pokrytí.

Šířka přívěsu je výchozím bodem pro boční těsnění

Otevření dveří skladu vám neřekne, jak široký je přívěs.

Šířka přívěsu by měla být měřena samostatně, protože určuje, do jaké míry je k dispozici překrytí bočního závěsu.

Boční závěsy potřebují dostatečný kontakt s přívěsem

Když přívěs dosáhne nakládací polohy, oba boční závěsy by měly dostatečně překrývat vozidlo, aby se zmenšily otevřené boční mezery.

Příliš široký přístřešek může špatně těsnit

Širší přístřešek není automaticky lepší.

Pokud je vzdálenost mezi bočními plachtami příliš velká vzhledem k přívěsu, mohou se plachty sotva dotýkat vozidla.

Přístřešek může vypadat dostatečně velký na to, aby zakryl dveře, přičemž vedle přívěsu zůstaly značné mezery.

Příliš úzký přístřešek může způsobit nadměrný kontakt

Pokud je otvor přístřešku příliš úzký, může přívěs nadměrně vychylovat závěsy nebo se dotýkat nosné konstrukce.

To může zvýšit otěr, poškození závěsu, náraz rámu a problémy s vůlí nakládky.

Správná šířka přístřešku by proto měla odpovídat běžnému dosahu přívěsu při zachování užitečného přesahu závěsu.

Smíšené flotily přívěsů potřebují definovaný rozsah šířky

Pokud několik nosičů používá stejný dok, nekonstruujte pouze z jednoho nákladního vozidla.

Sbírejte:

• Minimální běžná šířka přívěsu

• Maximální běžná šířka přívěsu

• Nejběžnější šířka přívěsu

Přístřešek by měl fungovat zvláště dobře pro vozidla zodpovědná za většinu nakládací činnosti.

Snaha vyhovět vzácným extrémním vozidlům může ohrozit výkon běžného vozového parku.

Řízení výšky přívěsu Špičkový těsnící výkon

Horní část doku je další hlavní oblastí úniku.

Mechanické nakládací límce běžně používají flexibilní horní závěs, který se táhne dolů přes horní zadní část přívěsu.

Horní závěs musí odpovídat rozsahu výšky přívěsu

Pokud mají přívěsy relativně podobnou výšku, může konfigurace s pevným horním závěsem zajistit konzistentní pokrytí.

Když se výška vozidla výrazně mění, návrh se stává náročnější.

Horní závěs, který je příliš krátký, zanechává horní mezeru

Pokud přijede nižší přívěs a horní plachta na něj nedosáhne, může zbývajícím prostorem nad vozidlem procházet venkovní vzduch.

To může snížit mnoho výhod dosažených dobrým bočním těsněním.

Nadměrná délka horního závěsu může ovlivnit přístup k nakládání

Prodloužit závěs není vždy správným řešením.

Závěs visící příliš daleko do otvoru vozidla může snížit viditelnost, zažít větší kontakt s dveřmi nebo nákladem a zvýšit opotřebení.

Cílem je adekvátní přesah bez zbytečného ucpání nakládacího otvoru.

Velké rozdíly ve výšce přívěsu mohou vyžadovat jiné řešení

Mechanický dokovací kryt má praktickou řadu vozidel.

Pokud sklad potřebuje utěsnit návěsy s velmi rozdílnými výškami při zachování většího oddělení od okolního prostředí, standardní pevná horní plachta nemusí poskytovat konzistentní výkon v celém vozovém parku.

V takové situaci může být nutné zvážit nastavitelný nebo nafukovací dokovací kryt.

Projekce nárazníku doku přímo ovlivňuje utěsnění krytu

Dokovací nárazníky jsou často považovány pouze za produkty ochrany proti nárazu.

Zjišťují však také, jak blízko se může přívěs pohybovat směrem k budově.

Díky tomu je výstupek nárazníku důležitým těsnícím rozměrem.

Přístřešek musí dosáhnout přívěsu v jeho konečné poloze zastavení

Přívěs neparkuje přímo u zdi.

Zastaví se o dokovací nárazníky.

Rám přístřešku proto potřebuje dostatečný výčnělek pro boční a horní závěsy, aby dosáhly zamýšleného kontaktu poté, co vozík dosáhne této konečné polohy.

Příliš malá projekce může opustit přístřešek za přívěsem

Pokud silné nárazníky udržují přívěs dále od budovy, ale výstupek krytu je příliš krátký, závěsy nemusí účinně dosáhnout na přívěs.

V této situaci nemusí samotné zvětšení šířky závěsu problém vyřešit, protože základní vzdálenost přívěsu od stěny je nesprávná.

Nadměrná projekce může zvýšit expozici nárazu

Přístřešek, který vyčnívá dále, než je nutné, se může stát zranitelnější vůči kontaktu s nesprávně nastavenými přívěsy.

Projekce by proto měla být koordinována s:

• Tloušťka nárazníku

• Pozice zastavení přívěsu

• Seřízení vozidla

• Geometrie rámu přístřešku

• Kontaktní oblast závěsu

Nárazník a přístřešek by měly být považovány za jeden systém.

Seřízení nákladního auta může způsobit, že dobrý přístřešek nebude fungovat dobře

Dokonce ani správně dimenzované vybavení nemůže kompenzovat vážně nesouosá vozidla.

Přívěs umístěný mimo střed mění kontaktní vztah na obou stranách krytu.

Nerovnoměrný kontakt vytváří nerovnoměrný únik

Když je přívěs posunutý na jednu stranu, může se jeden závěs silně vychýlit, zatímco protilehlý závěs se vozidla sotva dotýká.

Výsledkem může být jak špatné těsnění, tak nerovnoměrné opotřebení závěsu.

Opakované jednostranné poškození je diagnostickým signálem

Pokud se stejná boční záclona opakovaně trhá nebo se opotřebovává mnohem rychleji než druhá strana, nemusí být jediným problémem samotný přístřešek.

Kontrola:

• Nájezdový úhel řidiče

• Parkovací značení

• Dokovací nárazníky

• Geometrie dvorku

• Vedení kol

• Centrování přístřešku

• Rozměry vozového parku přívěsů

Opakovaná výměna stejného závěsu bez opravy polohy vozíku může způsobit pouze stejnou poruchu.

Navádění vozidla může zlepšit konzistenci těsnění

Jasné parkovací značení, pokyny pro řidiče a vhodná opatření pro navádění vozidla mohou pomoci zlepšit vyrovnání přívěsu.

Cílem není pouze usnadnit parkování.

Konzistentní poloha přívěsu také pomáhá přístřešku vytvořit podobný závěsový kontakt od jednoho nakládacího cyklu k dalšímu.

Velikost otvoru dveří musí být sladěna s přístřeškem

Nakládací rampa potřebuje jak oddělení prostředí, tak dostatek volného prostoru pro vlastní nakládku.

Zlepšení těsnění by nemělo vytvořit dveře, které jsou příliš omezující pro vysokozdvižné vozíky a náklad.

Šířka dveří by měla odpovídat vysokozdvižnému vozíku a nákladu

Když jsou vrata skladu již poměrně úzká, stává se umístění bočních závěsů důležitější.

Návrh by měl vzít v úvahu:

• Šířka vysokozdvižného vozíku

• Šířka palety

• Nákladní převis

• Zadní otevírání přívěsu

• Požadovaná provozní vůle

Nezlepšujte těsnění obětováním potřebné vůle

Větší přesah závěsu může snížit boční mezery, ale závěsy by neměly zbytečně překážet pracovnímu otvoru.

Úspěšný design doku vyvažuje pokrytí životního prostředí praktickým pohybem materiálu.

Výška dveří a výška přívěsu by měly být vyhodnoceny společně

Velmi vysoký stavební otvor v kombinaci s mnohem nižším přívěsem může vytvořit podstatnou horní mezeru.

Horní část přístřešku musí tento vztah řešit, aniž by bránila načítání.

To je další důvod, proč by se dveře skladu a přístřešek měly vybírat společně, nikoli nezávisle.

Jak průmyslová vrata a přístřešek spolupracují

Mechanický dokovací kryt funguje hlavně při nakládání přívěsu.

Průmyslová vrata řídí otevírání před a po nakládací operaci.

Sekční vrata podporují izolaci uzavřeného doku

Izolovaná průmyslová sekční vrata mohou zajistit pevné uzavření, když se nakládací poloha nepoužívá.

Jeho panely a obvodové těsnění pomáhají oddělit sklad od venkovních podmínek, když je zavřený.

Výkon zavřených dveří a těsnění nakládky se liší

Dobře izolovaná sekční vrata nemohou zastavit pronikání vzduchu kolem přívěsu, když jsou vrata otevřená.

Stejně tak límec nemůže nahradit dveře skladu po odjezdu kamionu.

Při hodnocení vlivu na životní prostředí je třeba vzít v úvahu obě části zatěžovacího cyklu.

Postupy načítání ovlivňují celkovou dobu otevření

Otevření dveří skladu dlouho předtím, než je přívěs připraven, vytváří zbytečnou expozici.

Ponechání otevřené po dokončení načítání má stejný účinek.

Dobré provozní pořadí může snížit zbytečnou otevřenou dobu bez změny samotného krytu.

Jak vyhodnotit, zda přístřešek skutečně dobře těsní

Mnoho zařízení instaluje přístřešek a pak předpokládá, že funguje správně, protože produkt vypadá neporušený.

Lepší přístup je zkontrolovat přístřešek, zatímco reprezentativní přívěsy jsou skutečně zaparkované v přístavišti.

Zkontrolujte boční kontakt

Postavte se na bezpečné místo a vyhodnoťte, zda se oba boční závěsy konzistentně dotýkají přívěsu.

Hledat:

• Velké viditelné mezery

• Slabý přesah závěsu

• Přílišné skládání

• Jednostranná komprese

• Roztrhané okraje

• Kontakt s hardwarem přívěsu

Prohlédněte si více než jeden přívěs

Jedno správně namontované vozidlo nedokazuje, že přístřešek pasuje do vozového parku.

Zkontrolujte reprezentativní nízká, vysoká, úzká, široká a běžně používaná vozidla.

Zkontrolujte horní kontakt

Zkontrolujte, zda horní plachta nepřekrývá běžnou plochu střechy přívěsu bez nadměrných překážek.

Hledejte volné plochy v horních rozích, zvláště když dok používají kratší přívěsy.

Dodržujte podmínky uvnitř doku

Možné známky špatného těsnění mohou zahrnovat:

• Znatelné průvany

• Pronikání deště

• Opakovaně vlhké oblasti

• Hromadění prachu v blízkosti otvoru

• Kondenzace kolem doku

• Velké kolísání teploty v blízkosti místa plnění

Tato pozorování sama o sobě neměří přesné úspory energie, ale mohou identifikovat problémy s těsněním, které vyžadují další zkoumání.

Porovnejte před a po provozních změnách

Při nastavování rozměrů závěsu, vyčnívání nárazníku nebo postupů vyrovnání přívěsu sledujte, zda se zlepšily viditelné mezery a podmínky nakládací plochy.

To je užitečnější než předpokládat, že se výkon zlepšil jednoduše proto, že byla nainstalována nová součást.

Mechanický dokovací kryt vs pěnové těsnění doku pro kontrolu energie

Oba produkty používají různé principy těsnění.

Mechanický dokovací kryt využívá flexibilní překrytí závěsů.

Foam Dock Seal využívá přímou kompresi pěny proti přívěsu.

Pěnové těsnění doku funguje nejlépe s konzistentnějšími vozidly

Pokud šířka, výška, zadní otevření a parkovací poloha zůstanou předvídatelné, lze pěnové podložky dimenzovat kolem stabilní kontaktní plochy.

To může zajistit těsné stlačení kolem vozidla.

Komprese pěny může snížit nakládací vůli

Boční podložky zabírají prostor kolem zadního otvoru přívěsu.

Před výběrem pěnového dokovacího těsnění by měla být zbývající volná plocha zkontrolována podle rozměrů vysokozdvižného vozíku a nákladu.

Mechanický dokovací kryt poskytuje větší flexibilitu vozového parku

Tam, kde několik běžných velikostí přívěsů používá stejnou dokovací stanici, mohou flexibilní závěsy pojmout více variant, aniž by vyžadovaly stejný stupeň komprese.

Kompromisem je, že standardní mechanický kryt obecně nevytváří stejný typ těsně přiléhajícího těsnění jako dobře sladěný pěnový systém.

Lepší volba závisí na konzistenci vozidla a požadované úrovni těsnění.

Mechanický přístavní přístřešek vs nafukovací přístřešek doku

Nafukovací dokovací kryt používá poháněné airbagy nebo nafukovací sekce, které zůstávají zataženy během přiblížení vozidla a vysunou se poté, co nákladní vozidlo dosáhne své parkovací polohy.

To poskytuje jinou úroveň kontroly těsnění.

Nafukovací systémy jsou relevantnější tam, kde jsou požadavky na těsnění vyšší

Lze je zvážit pro aplikace, jako je nakládání s řízenou teplotou, kde je vyžadován silnější kontakt kolem řady přívěsů.

Nafukovací systémy však přidávají dmychadlo, ovládací prvky, airbagy a provozní sekvenci, která musí být zachována.

Vyšší těsnící výkon neznamená neomezený dojezd vozidel

Nafukovací boční a horní části mají stále definované pracovní rozměry.

Před projektováním musí být potvrzena minimální a maximální šířka a výška přívěsu.

Pokud je dojezd vozidel příliš velký, jeden přístřešek nemusí realisticky utěsnit každé vozidlo.

Mechanické přístřešky zůstávají praktické pro mnoho obecných skladů

Tam, kde je hlavním cílem snížení vystavení povětrnostním vlivům a obecná výměna vzduchu kolem smíšeného, ​​ale kontrolovaného vozového parku přívěsů, nemusí být další složitost nafukovacího systému nutná.

Úroveň těsnění by měla odpovídat skutečným požadavkům na prostředí.

Kdy mechanický přístřešek v doku nestačí?

Mechanické kryty jsou užitečné, ale neměly by být prezentovány jako správné řešení pro každé zařízení s řízenou teplotou.

Velmi přísné teplotní oddělení může vyžadovat silnější utěsnění

Zařízení s velkými rozdíly vnitřní a venkovní teploty mohou potřebovat agresivněji omezit výměnu vzduchu.

Pokud mechanický kryt ponechává nevyhnutelné mezery kvůli variaci přívěsu, mělo by být vyhodnoceno jiné řešení těsnění.

Extrémní variace vozidel mohou překročit rozsah krytu

Pokud musí stejný dok manipulovat s velmi malými i velmi velkými vozidly, jeden pevný mechanický kryt nemusí udržovat konzistentní kontakt.

Oddělené pozice v docích mohou být někdy lepší než jeden univerzální přístřešek

Pokus o vytvoření jedné nakládací rampy pro každý možný přívěs může způsobit špatný výkon pro většinu vozidel.

Tam, kde je variace vozového parku neobvykle velká, může přiřazení různých skupin vozidel k různým pozicím doků poskytnout předvídatelnější utěsnění.

Údržba má přímý vliv na energetickou náročnost

Přístavní límec, který byl správně dimenzován, když nový, může postupně ztrácet výkon, jak se opotřebovávají závěsy a konstrukce.

Výkon související s energií proto závisí na zachování původní geometrie kontaktu.

Zkontrolujte boční a horní závěsy

Zkontrolujte:

• Slzy

• Oděr

• Volné okraje

• Poškozené prošívání

• Trvalá deformace

• Snížený přesah závěsu

• Poškození kontaktu od hardwaru přívěsu

Malé poškození může vytvořit velkou místní mezeru

Trhlina v blízkosti oblasti s vysokým kontaktem se může otevřít více, když přívěs odkloní závěs.

Poškozený materiál by proto měl být hodnocen podle toho, jak ovlivňuje skutečný kontakt s přívěsem, nejen podle jeho vizuální velikosti, když je dokovací stanice prázdná.

Zkontrolujte rám a montážní konstrukci

Ohnutý nebo uvolněný rám mění polohu závěsu.

Kontrola:

• Upevňovací body na stěnu

• Závorky

• Spojovací materiál

• Zarovnání rámu

• Boční projekce

• Známky nárazu přívěsu

Zkontrolujte dokovací nárazníky

Opotřebené nebo poškozené nárazníky mohou změnit polohu zastavení přívěsu.

Vzhledem k tomu, že projekce krytu je založena na této poloze, opotřebení nárazníku může nepřímo změnit těsnicí výkon, i když samotný kryt zůstane nepoškozen.

Problémy s těsněním mohou začít mimo přístřešek

Když výkon klesá, zkontrolujte celé rozhraní:

Přívěs → nárazník → přístřešek → otevírání dveří

Soustředění se pouze na výměnu záclon může uniknout skutečnému zdroji problému.

Jak zlepšit stávající těsnění nakládací rampy

Špatné utěsnění nemusí vždy znamenat, že je nutné vyměnit celý nakládací límec.

Nejprve zjistěte, proč se mezery objevují.

Pokud boční závěsy nedosahují na přívěs

Kontrola:

• Šířka přívěsu

• Šířka otvoru přístřešku

• Šířka závěsu

• Projekce přístřešku

• Projekce nárazníku

Problémem mohou být nesprávné rozměry výrobku nebo vozový park, který se od instalace změnil.

Pokud je horní mezera příliš velká

Kontrola:

• Nejnižší běžná výška přívěsu

• Nejvyšší běžná výška přívěsu

• Poloha horního závěsu

• Výška dveří

• Výška montáže přístřešku

Revidovaný horní závěs může vyřešit mírný problém pokrytí, zatímco velmi široký rozsah výšky může vyžadovat jiný design přístřešku.

Pokud jedna strana těsní lépe než druhá

Před úpravou přístřešku zkontrolujte vyrovnání vozidla.

Problém může pocházet z úhlu parkování, opotřebovaných nárazníků, uspořádání dvorku nebo nesprávně vycentrované instalace.

Pokud je těsnění dobré, ale energetické ztráty zůstávají vysoké

Podívejte se za úkryt.

Mezi další faktory mohou patřit:

• Dveře se otevřely příliš brzy

• Po naložení zůstaly dveře otevřené

• Poškozené těsnění průmyslových dveří

• Velké mezery kolem nakládacího můstku

• Stavební tlak

• Dlouhá doba načítání

• Časté změny přívěsů

Úspora energie vyžaduje diagnostiku na úrovni systému

Kryt doku řeší pouze prostor kolem přívěsu.

Nakládací rampa by měla být hodnocena jako kompletní rozhraní, spíše než očekávat, že jeden těsnicí produkt opraví každý zdroj tepla nebo výměny vzduchu.

Jaké informace by měli kupující poskytnout před objednáním mechanického přístaviště?

Spolehlivé doporučení vyžaduje skutečné rozměry vozidla a místa.

Informace o přívěsu

Poskytnout:

• Minimální běžná šířka přívěsu

• Maximální běžná šířka přívěsu

• Typická šířka přívěsu

• Minimální výška přívěsu

• Maximální výška přívěsu

• Typická výška přívěsu

• Výška ložné plochy přívěsu

• Rozměry zadního otvoru

• Zadní fotografie

• Speciální zadní stavby

Identifikujte nejčastěji používané přívěsy

Přístřešek by měl být optimalizován kolem vozidel odpovědných za většinu nakládacích operací.

Extrémní vozidla používaná pouze příležitostně by měla být identifikována samostatně.

Informace o dveřích skladu

Poskytnout:

• Šířka otevírání dveří

• Výška otevírání dveří

• Boční prostor

• Horní prostor

• Konstrukce stěny

• Vzdálenost od otvoru k čelu doku

Informace o vybavení doku

Poskytnout:

• Výška doku

• Tloušťka nárazníku doku

• Projekce nárazníku

• Typ dokovacího můstku

• Velikost dokovacího můstku

• Brzdná dráha přívěsu

• Pokud je to možné, zádržná poloha vozidla

Projekce nárazníku je zásadní informace o nabídce

Bez znalosti toho, kde se přívěs skutečně zastaví, nemůže dodavatel přesně určit vztah mezi výstupkem přístřešku a vozidlem.

Tato dimenze by neměla být v datech projektu vynechána.

Informace o životním prostředí

Vysvětlete, zda je zařízení:

• Obecný suchý sklad

• Vytápěné nebo klimatizované

• Teplotně řízené

• Chlazené úložiště

• Mražené skladování

• Logistika potravin

• Jiné prostředí se specifickými požadavky na těsnění

Uveďte také očekávané vnitřní a venkovní teploty, kde je teplotní oddělení důležité.

Jak vybrat správný přístřešek pro úsporu energie

Mechanický dokovací kryt je obecně dobrým kandidátem, když:

• Sklad disponuje přiměřeným rozsahem velikostí přívěsů

• Je nutné obecné snížení výměny vzduchu

• Důležitá je ochrana proti dešti, větru a prachu

• Upřednostňuje se flexibilní kompatibilita vozidel

• Zařízení nevyžaduje extrémně těsné těsnění mezi přívěsem a budovou

• Nakládací vůle musí zůstat relativně otevřená

• Upřednostňuje se jednoduchý pasivní závěsový systém

Nevybírejte pouze podle tvrzení o úsporách energie

Skutečný výsledek závisí na tom, jak dobře přístřešek pasuje na vozidlo a jak funguje nakládací rampa.

Špatně dimenzovaný 'energeticky úsporný' přístřešek může fungovat hůře než jednodušší produkt správně sladěný s přívěsem.

Správná geometrie má přednost před vlastnostmi produktu

Před porovnáním síly látky, konstrukce rámu nebo volitelného příslušenství si ověřte:

Velikost přívěsu → Otevírání dveří → Výška doku → Projekce nárazníku → Zastavovací poloha kamionu → Přesah závěsu

Pokud jsou tyto vztahy nesprávné, další funkce produktu nemohou problém těsnění plně vyřešit.

Závěr

A Mechanical Dock Shelter může pomoci snížit energetické ztráty nakládací rampy omezením nekontrolovaného proudění vzduchu po stranách a v horní části zaparkovaného přívěsu.

Jeho účinnost však mnohem více závisí na správné aplikaci, než na pouhé instalaci přístřešku kolem dveří skladu.

Šířka přívěsu určuje překrytí bočního závěsu. Výška přívěsu určuje horní pokrytí. Dokovací nárazníky určují konečnou polohu vozidla. Projekce přístřešku určuje, zda se závěsy mohou dostat k přívěsu. Rozměry dveří ovlivňují ložnou světlost, zatímco provozní postupy určují, jak dlouho zůstane budova otevřená.

Pro běžné sklady a logistická zařízení může mechanický dokovací kryt správně dimenzovat praktickou rovnováhu mezi flexibilitou vozidla, ochranou proti povětrnostním vlivům a sníženou výměnou vzduchu.

Tam, kde jsou požadavky na regulaci teploty mnohem přísnější, nebo tam, kde se rozměry přívěsu liší nad praktický rozsah mechanického systému, může být vhodnější nafukovací dokovací kryt nebo jiná konfigurace těsnění.

Nejúčinnější strategií úspory energie je proto nevybírat nejsložitější těsnicí produkt. Má odpovídat přístřešku, přívěsu, dveřím, nárazníkům a provozní sekvenci tak, aby nakládací rampa udržovala konzistentní kontakt s minimálním zbytečným vystavením.
