적절한 도크 레벨러 설치는 장비가 로딩 베이에 배치되기 훨씬 전에 시작됩니다.

설치를 시작하기 전에 콘크리트 구덩이, 내장된 강철, 전기 도관, 도크 높이, 전원 공급 장치 및 주변 로딩 도크 장비를 모두 조정해야 합니다.

피트의 치수 오류로 인해 레벨러가 올바르게 장착되지 않을 수 있습니다. 전기 준비가 잘못되면 시운전이 지연될 수 있습니다. 레벨러, 산업용 도어, 도크 범퍼 및 트럭 위치 간의 조정이 제대로 이루어지지 않으면 도크 레벨러 자체가 올바르게 제조된 경우에도 작동 문제가 발생할 수 있습니다.

따라서 새로운 창고 프로젝트의 경우, 하역장이 이미 완료된 후가 아니라 토목 건설 단계에서 설치 요구 사항을 검토해야 합니다.

개조 프로젝트의 경우 교체용 도크 레벨러를 주문하기 전에 기존 구덩이와 건물 구조를 주의 깊게 측정해야 합니다.

이 가이드에서는 피트 치수, 내장 강철, 전기 준비, 유압 연결, 시운전 및 최종 안전 점검을 포함하여 도크 레벨러 설치에 대한 주요 요구 사항을 설명합니다.

도크 레벨러 설치 도면으로 시작

제작사의 설치도면은 토목공사 및 장비설치의 주요 참고자료가 되어야 한다.

도크 레벨러는 위에서 보면 비슷해 보일 수 있지만 모델마다 피트 크기, 지지점, 전기 경로 및 장착 세부 사항이 필요할 수 있습니다.

먼저 도크 레벨러 모델을 확인하세요.

구덩이를 건설하기 전에 다음을 확인하십시오.

• 도크 레벨러 유형

• 플랫폼 폭

• 플랫폼 길이

• 정격 용량

• 립타입

• 전원 장치 구성

• 컨트롤 박스 위치

일반 차원에서 구덩이를 만들지 마십시오.

모든 도크 레벨러에 적용되는 단일 피트 치수는 없습니다.

피트 치수는 실제 모델 및 구조에 따라 다릅니다.

콘크리트 시공을 시작하기 전에 항상 최종 승인된 설치 도면을 사용하십시오.

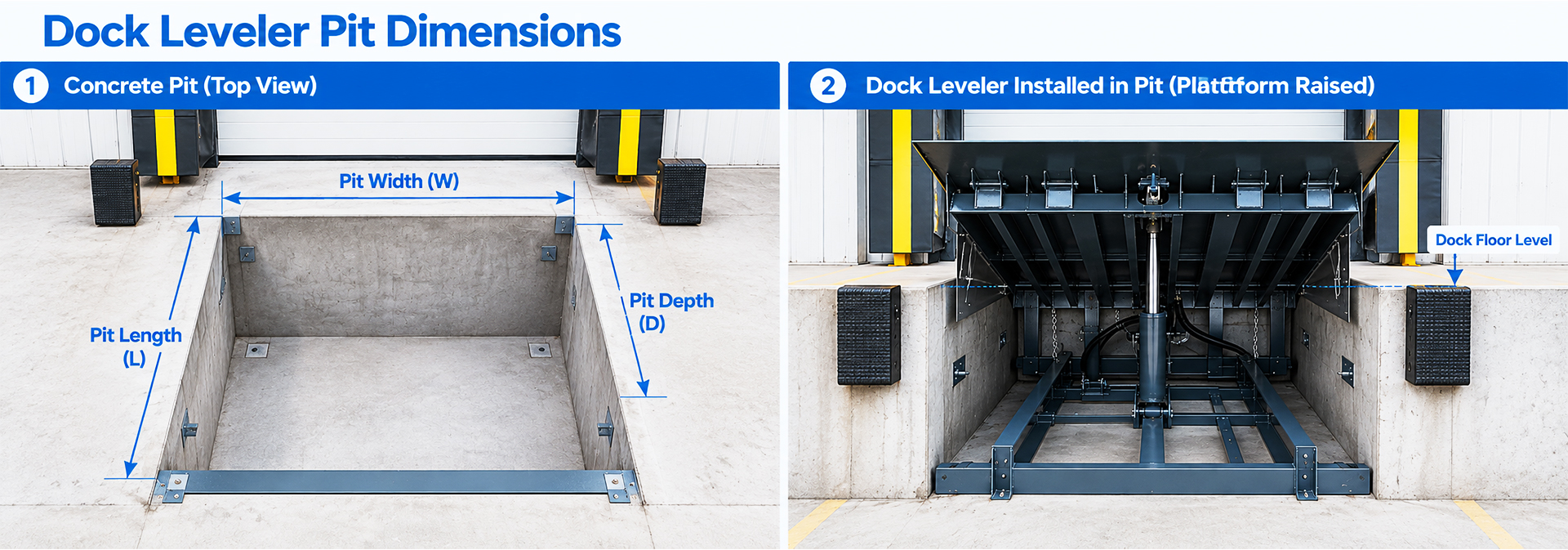

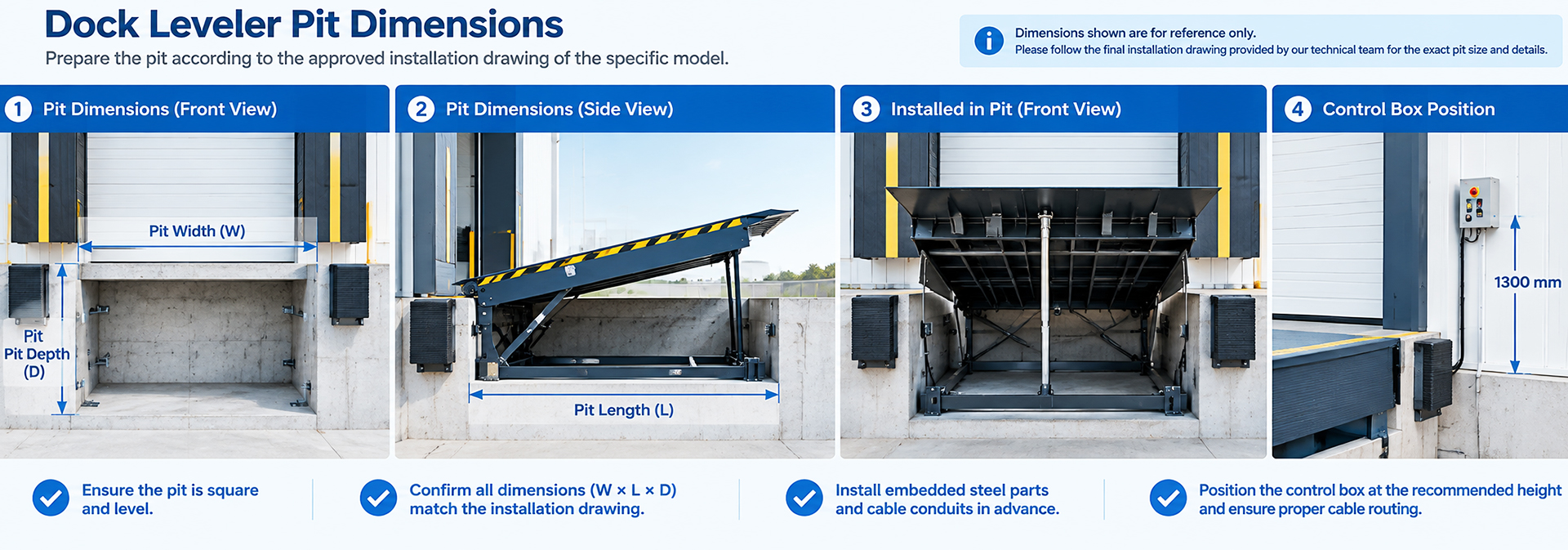

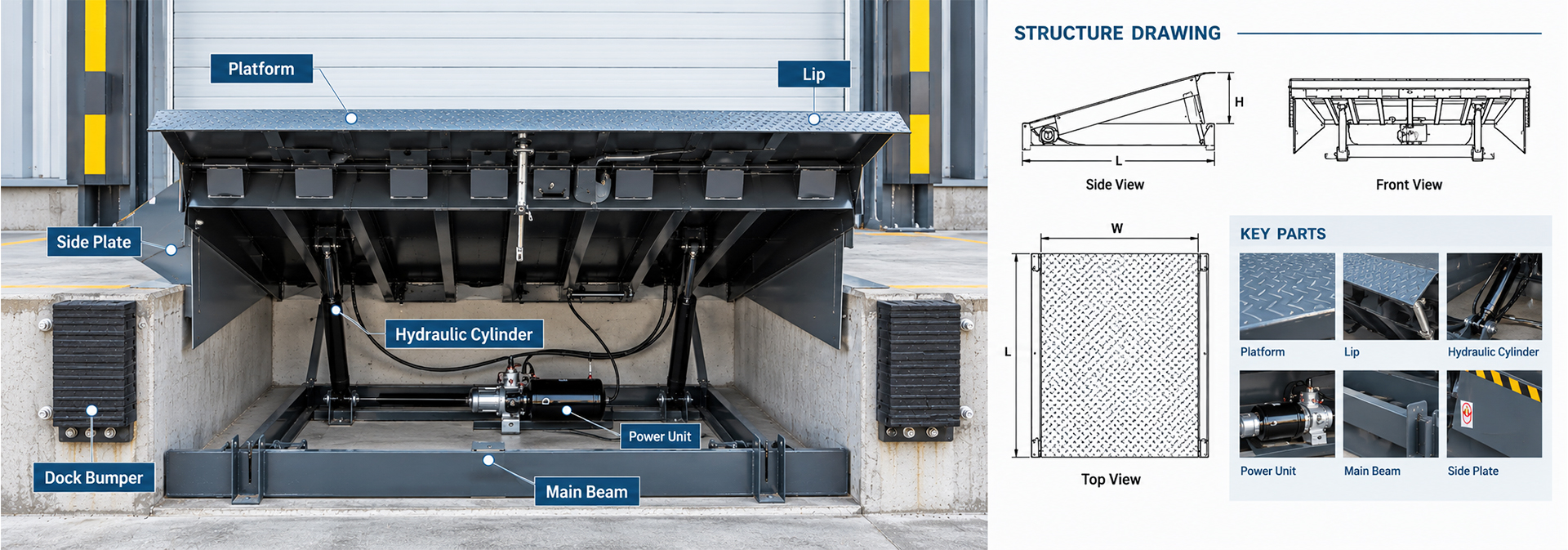

도크 레벨러 피트 치수

기존 피트 장착형 도크 레벨러의 경우 콘크리트 피트가 플랫폼 아래 설치 공간을 형성합니다.

세 가지 차원이 특히 중요합니다.

• 구덩이 폭

• 구덩이 길이

• 구덩이 깊이

구덩이 폭

피트 폭은 장비를 올바르게 배치하고 고정할 수 있도록 도크 레벨러 프레임을 수용해야 합니다.

너비가 잘못되면 정렬 문제가 발생하거나 플랫폼 주위에 과도한 간격이 생길 수 있습니다.

구덩이 길이

피트 길이는 일반적으로 전체 플랫폼 구조 및 후면 장착 배열과 관련됩니다.

레벨러는 전면 도크 가장자리와 올바른 관계를 유지하면서 준비된 피트 내부에 완전히 맞아야 합니다.

구덩이 깊이

피트 깊이는 레벨러의 최종 저장 위치를 ​​결정합니다.

제대로 설치되면 기존 도크 레벨러는 주변 창고 바닥과 조화를 이루는 보관 위치로 복귀해야 합니다.

콘크리트 작업 전 3차원을 모두 헤아려라

콘크리트를 붓기 전에 다음을 확인하십시오.

구덩이 폭 × 구덩이 길이 × 구덩이 깊이

최근 승인된 도면을 기준으로 합니다.

콘크리트 구덩이는 건설 중에 항상 완벽하게 정사각형을 유지하지 않을 수 있으므로 여러 위치에서 측정을 확인해야 합니다.

구덩이의 직각도와 레벨을 확인하세요.

정확한 공칭 치수로는 충분하지 않습니다.

구덩이도 적절하게 형성되어야합니다.

두 대각선 모두 측정

대각선 치수를 확인하면 구덩이가 정사각형인지 확인하는 데 도움이 됩니다.

한쪽 끝이 더 넓거나 사각형이 크게 벗어난 구덩이는 설치를 어렵게 만들 수 있습니다.

마감된 바닥 레벨 확인

주변 창고 바닥과 부두 가장자리도 점검해야 합니다.

도크 레벨러는 설치 후 완성된 로딩 플랫폼과 올바르게 정렬되어야 합니다.

장비 설치 전 토목 오류 수정

레벨러를 설치하기 전에 심각한 콘크리트 치수 문제를 해결해야 합니다.

장비 설치 중 주요 피트 오류를 ​​보상하려고 하면 정렬 및 장기적인 작동에 영향을 미칠 수 있습니다.

도크 레벨러 피트 주변에 강철 내장

내장된 강철은 일반적으로 피트 주변에 사용되어 적절한 장착 및 구조적 연결 지점을 제공합니다.

정확한 구성은 도크 레벨러 설계에 따라 다릅니다.

전면 가장자리 보강

로딩 도크의 전면 가장자리는 도크 레벨러 립, 범퍼 및 트럭 인터페이스에 가깝기 때문에 중요한 구조적 영역입니다.

매립강은 승인된 토목 도면에 따라 설치되어야 합니다.

후면 및 측면 설치 영역

후면 및 측면 장착 지점에는 내장 강철 또는 기타 구조적 준비가 필요할 수도 있습니다.

콘크리트를 붓기 전에 매립된 강철을 조정하십시오.

시공 후 피트를 수정하는 것보다 콘크리트 작업 전에 내장된 구성 요소를 올바르게 배치하는 것이 훨씬 쉽습니다.

콘크리트를 붓기 전에 다음을 확인하십시오.

• 내장된 강철 치수

• 위치

• 높이

• 용접 부위

• 앵커 요구 사항

PVC 도관 및 케이블 경로 계획

전기적 준비는 피트 건설에 통합되어야 합니다.

PVC 도관 또는 기타 적절한 케이블 경로는 일반적으로 전원 및 제어 배선이 적재 영역을 가로지르는 노출된 케이블 없이 도크 레벨러에 도달할 수 있도록 준비됩니다.

케이블 경로를 조기에 결정

도관을 연결해야 할 수도 있습니다.

도크 레벨러 피트 → 제어 상자 → 전기 공급 장치.

정확한 경로는 제어판과 유압 동력 장치의 위치에 따라 다릅니다.

공사 중 도관을 깨끗하게 유지하세요

설치하기 전에 도관이 다음과 같은지 확인하십시오.

• 콘크리트로 막히지 않음

• 내부 공간이 충분함

• 의도한 제어 위치에 도달함

• 케이블 설치를 어렵게 만드는 날카로운 굴곡을 만들지 않습니다.

도관 내부에 풀 와이어를 제공하면 나중에 전기 작업을 단순화할 수도 있습니다.

도크 레벨러 전원 요구 사항

전원 공급 도크 레벨러에는 올바른 전기 공급이 필요합니다.

필요한 전압은 선택한 모터, 유압 동력 장치, 제어 시스템 및 대상 시장에 따라 다릅니다.

생산 전 전기 사양 확인

중요한 정보는 다음과 같습니다.

• 전압

• 단계

• 빈도

• 제어 전압

• 사용 가능한 전기 공급

국제 프로젝트의 경우 창고가 장비 공급업체의 국내 시장과 동일한 전압을 사용한다고 가정하지 마십시오.

컨트롤 박스 위치 계획

컨트롤 박스는 운전자가 편리하게 접근할 수 있는 곳에 설치해야 하며 가능한 경우 로딩 베이를 명확하게 볼 수 있어야 합니다.

다음 사항을 방해해서는 안 됩니다.

• 산업용 도어 트랙

• 도크 쉘터 구조

• 지게차 운동

• 기타 벽걸이형 장비

장비가 도착하기 전에 전력 조정

이상적으로는 설치 전에 전기 공급 장치, 케이블 도관, 절연체 및 제어 위치를 준비해야 합니다.

이렇게 하면 전기 작업이 완료되지 않아 장비를 사용할 수 없는 동안 기계 설치가 완료되는 것을 방지할 수 있습니다.

산업용 도어에 맞춰 도크 레벨러 조정

도크 레벨러와 산업용 단면 도어는 동일한 로딩 베이 내에서 작동합니다.

따라서 치수와 작동 동작을 함께 검토해야 합니다.

도어 여유 공간 확인

다음 사항을 확인하세요.

• 도어 트랙은 도크 장비와 충돌하지 않습니다.

• 하단 도어 섹션은 적재 영역을 정리합니다.

• 컨트롤 박스가 겹치지 않습니다.

• 필요한 헤드룸을 사용할 수 있습니다.

도어와 레벨러 연동 고려

프로젝트에 따라 산업용 도어가 필요한 열림 위치에 도달한 후에만 도크 레벨러가 활성화되도록 제어 장치를 구성할 수 있습니다.

이는 보다 제어된 로딩 순서를 설정하는 데 도움이 됩니다.

도크 범퍼를 올바른 위치에 설치

도크 범퍼는 차량이 로딩 베이를 향해 후진할 때 도크 구조를 보호합니다.

또한 트럭과 부두 사이의 최종 거리도 결정합니다.

범퍼 위치가 립 오버랩에 영향을 미침

범퍼가 도크에서 너무 멀리 돌출되면 트레일러가 더 멀리 떨어져 있게 됩니다.

이렇게 하면 도크 레벨러 립과 트럭 베드 사이의 효과적인 중첩을 줄일 수 있습니다.

트럭이 너무 가까이 있으면 다른 장비의 여유 공간이 충분하지 않을 수 있습니다.

트럭, 범퍼, 립을 함께 검토하세요.

최종 설치 전에 다음을 평가하십시오.

트럭 후면 구조 → 도크 범퍼 → 레벨러 립 → 트레일러 베드.

이는 차량에 특이한 후방 범퍼, 언더라이드 가드 또는 테일 리프트 구조가 있는 경우 특히 중요합니다.

도크 레벨러를 피트에 배치

토목 및 전기 준비가 확인되면 레벨러를 피트에 배치할 수 있습니다.

장비는 적절한 리프팅 장비를 사용하고 제조업체의 설치 절차에 따라 취급해야 합니다.

레벨 및 정렬 확인

최종 체결 또는 용접 전에 레벨러가 다음과 같은지 확인하십시오.

• 구덩이 중앙에 위치

• 도크 가장자리에 올바르게 정렬됨

• 필요한 고도에서

• 모든 지지점에서 안정적

레벨러 구조 확보

모델에 따라 설치에는 용접, 고정 또는 구조적 부착 방법의 조합이 포함될 수 있습니다.

승인된 설치 도면은 이러한 연결이 필요한 위치를 정의해야 합니다.

유압 시스템 설치

유압 도크 레벨러에는 일반적으로 전원 장치, 실린더, 호스 및 제어 구성 요소가 포함됩니다.

이러한 부품은 시운전 전에 점검해야 합니다.

유압 연결 검사

다음 사항을 확인하세요.

• 호스가 올바르게 연결되어 있습니다.

• 연결이 단단함

• 호스가 꼬이지 않음

• 구성요소는 움직이는 구조물로부터 보호됩니다.

• 눈에 보이는 누수는 없습니다

유압 호스를 핀치 지점에서 멀리 유지하십시오.

플랫폼 작동 중에 유압 호스가 날카로운 모서리나 움직이는 구성품에 닿아서는 안 됩니다.

레벨러의 전체 작동 동작을 통해 라우팅을 확인해야 합니다.

전기 연결 및 제어 테스트

전기 작업은 제조업체의 배선도 및 해당 지역 전기 요구 사항에 따라 자격을 갖춘 인력이 완료해야 합니다.

모터 방향 및 제어 확인

전체 작동 전에 제어 장치가 의도한 순서대로 장비를 작동하는지 확인하십시오.

확인하다:

• 주전원

• 제어 버튼

• 제공된 경우 비상 정지

• 모터 작동

• 제한 또는 위치 신호

• 해당되는 경우 인터록

전기 접지 및 보호 확인

전기 보호는 장비 및 현지 설치 요구 사항과 일치해야 합니다.

손상된 케이블, 노출된 도체 또는 임시 배선이 최종 설치 시 남아 있어서는 안 됩니다.

초기 도크 레벨러 시운전

기계, 유압 및 전기 설치가 완료된 후 일반적인 창고 사용 전에 도크 레벨러를 시운전해야 합니다.

차량 없이 플랫폼 테스트

초기 테스트를 통해 플랫폼과 립이 방해 없이 올바르게 움직이는지 확인할 수 있습니다.

관찰하다:

• 플랫폼 리프팅

• 입술의 움직임

• 플랫폼 하강

• 저장된 위치로 돌아가기

• 이상한 소음

• 유압 누출

실제 차량으로 테스트

기본 작동 확인 후, 대표 트럭을 통해 레벨러 점검을 실시해야 합니다.

입술 접촉 및 작동 범위 확인

다음 사항을 확인하세요.

• 립이 차량에 정확하게 닿습니다.

• 적절한 중첩이 달성됩니다.

• 플랫폼은 예상되는 트럭 높이를 따릅니다.

• 전환 각도는 의도한 지게차에 적합합니다.

• 장비가 로드된 후 올바르게 반환됩니다.

실제 차량으로 테스트하는 것은 트럭 후면 구조나 범퍼 배열이 특이한 경우에 특히 유용합니다.

지게차 전환 점검

레벨러는 모든 지게차에 대해 올바른 전환을 제공하지 않고도 기계적으로 작동할 수 있습니다.

지상고 확인

시운전 중에 지게차의 다음 사항을 고려하십시오.

• 지상고

• 휠베이스

• 부하 치수

• 최대 작동 중량

창고 바닥에서 레벨러로, 레벨러에서 트럭 적재함으로의 전환을 평가해야 합니다.

과도한 전환 각도 방지

도크 높이와 트럭 적재함 높이의 차이가 크면 작동 각도가 더 가파르게 될 수 있습니다.

이는 장비 선택 시 고려되어야 하며 시운전 시 확인되어야 합니다.

도크를 사용하기 전 안전 점검

도크 레벨러가 정상 작동에 들어가기 전에 안전 점검을 완료해야 합니다.

OSHA의 현재 도크보드 요구 사항에는 도크보드가 최대 의도된 하중을 지지할 수 있어야 하며 사용 중에 차량이나 도크보드가 안전한 위치에서 벗어나는 것을 방지하는 것과 관련된 요구 사항이 포함되어 있다고 명시되어 있습니다.

장비 구조 확인

검사:

• 플랫폼

• 말뿐인

• 경첩

• 용접 연결

• 앵커 포인트

• 유압 부품

• 안전 지원

• 전기 제어

차량 통제 절차 확인

도크 레벨러를 사용하는 동안 트럭은 올바른 위치에 있어야 합니다.

현장에 따라 여기에는 차량 구속, 바퀴 제어 절차, 신호등 또는 기타 작동 제어가 포함될 수 있습니다.

전체 로딩 순서 확인

정상적으로 사용하기 전에 의도한 순서를 테스트하십시오.

트럭 배치 → 차량 고정 → 도어 열림 → 도크 레벨러 배치 → 적재 → 레벨러 보관 → 도어 닫힘 → 차량 해제.

정확한 순서는 장비 구성 및 해당 현장 안전 요구 사항을 따라야 합니다.

지원되지 않는 플랫폼 아래에 들어가지 마십시오

올려진 도크 레벨러 아래에서 유지 관리를 수행하면 플랫폼이 기계적으로 고정되지 않은 경우 심각한 위험이 발생합니다.

유지보수 지원 시스템을 활용하세요

올려진 플랫폼에 들어가거나 아래에서 작업하기 전에 제조업체의 유지보수 지원 장치 또는 지정된 기계적 지원 절차를 사용해야 합니다.

유압만 유지보수 지원으로 취급해서는 안 됩니다.

유지보수 전 에너지 분리

장비를 정비하기 전에 해당 현장 유지 관리 절차에 따라 전기 및 유압 에너지를 제어해야 합니다.

숙련된 인력만이 유지보수 작업을 수행해야 합니다.

최종 설치 체크리스트

도크 레벨러를 정상 작동을 위해 인도하기 전에 최종 검사를 완료하십시오.

토목 및 기계 점검

확인하다:

• 올바른 구덩이 치수

• 플랫폼 정렬

• 안전한 장착

• 올바른 도크 높이 관계

• 범퍼 위치

• 입술 오버랩

전기 및 유압 점검

확인하다:

• 올바른 전압

• 제어작동

• 케이블 보호

• 유압 연결

• 눈에 보이는 누출 없음

• 올바른 플랫폼 및 입술 움직임

운영 점검

확인하다:

• 도크 도어 정리

• 트럭 호환성

• 지게차 전환

• 안전장치

• 해당되는 경우 장비 연동

• 저장된 위치로 올바른 복귀

시운전 결과 기록

시운전 기록을 보관하면 향후 검사, 유지 관리 및 문제 해결에 유용한 참고 자료가 될 수 있습니다.

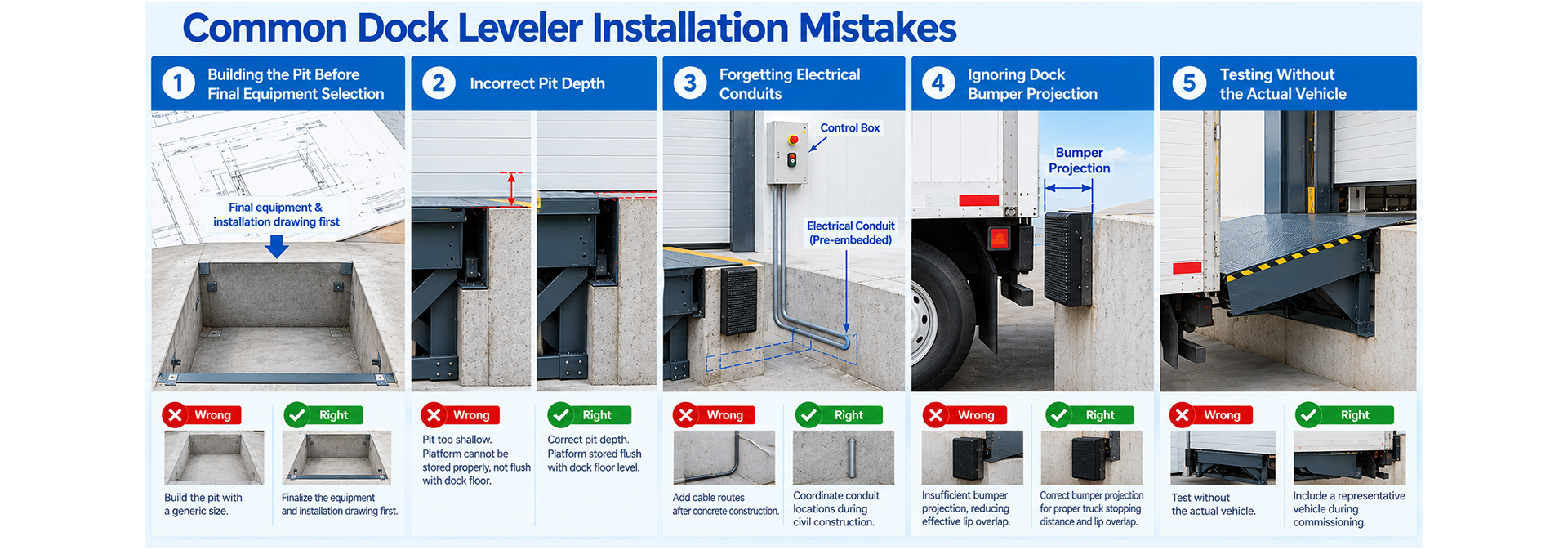

일반적인 도크 레벨러 설치 실수

더 잘 준비하면 몇 가지 일반적인 문제를 피할 수 있습니다.

최종 장비 선택 전 구덩이 건설

일반 구덩이는 최종 도크 레벨러와 일치하지 않을 수 있습니다.

더 나은 접근 방식: 먼저 장비 및 설치 도면을 마무리합니다.

잘못된 구덩이 깊이

깊이가 잘못되면 저장된 플랫폼 위치와 설치 정렬에 영향을 미칠 수 있습니다.

더 나은 접근 방식: 콘크리트를 붓기 전에 높이를 확인하세요.

전기 도관을 잊어버림

콘크리트 시공 후 케이블 경로를 추가하면 불필요한 작업이 발생할 수 있습니다.

더 나은 접근 방식: 토목 공사 중 도관 위치를 조정합니다.

도크 범퍼 투영 무시

잘못된 차량 정지 거리로 인해 효과적인 립 오버랩이 줄어들 수 있습니다.

더 나은 접근 방식: 트럭, 범퍼 및 레벨러를 하나의 시스템으로 검토합니다.

실제 차량 없이 테스트하기

레벨러는 정상적으로 작동할 수 있지만 여전히 현장 트럭과의 호환성 문제가 있습니다.

더 나은 접근 방식: 가능할 때마다 시운전 중에 대표 차량을 포함합니다.

신축 공사와 기존 도크 설치 비교

설치 계획은 신규 창고와 기존 창고에 따라 다릅니다.

새로운 창고 프로젝트

신축의 경우 완료하기 전에 도크 레벨러를 확인하십시오.

• 콘크리트 구덩이

• 내장형 강철

• PVC 도관

• 문 개구부

• 도크 범퍼

• 전기 준비

이는 최고의 유연성을 제공하고 이후 수정을 줄여줍니다.

기존 창고 개조

교체 프로젝트의 경우 다음을 측정합니다.

• 기존 구덩이 폭

• 구덩이 길이

• 구덩이 깊이

• 도크 높이

• 문 치수

• 범퍼 프로젝션

• 사용 가능한 전원

부두에 위치한 실제 트럭을 보여주는 사진도 생산 전에 호환성 문제를 식별하는 데 도움이 될 수 있습니다.

자주 묻는 질문

도크 레벨러에는 어떤 피트 크기가 필요합니까?

보편적인 구덩이 크기는 없습니다.

피트 폭, 길이 및 깊이는 도크 레벨러 모델, 플랫폼 치수, 용량 및 구조 설계에 따라 달라집니다.

항상 승인된 설치 도면에 따라 피트를 제작하십시오.

유압 도크 레벨러에는 어떤 전원 공급 장치가 필요합니까?

전력 요구 사항은 모터 및 제어 시스템에 따라 다릅니다.

표준 전기 공급을 가정하기보다는 생산 전에 전압, 위상 및 주파수를 확인하십시오.

콘크리트 작업 전에 전기 도관을 설치해야 합니까?

네, 가능할 때마다요.

토목 공사 중 케이블 도관을 계획하면 일반적으로 이후의 전기 설치가 단순화됩니다.

기존 피트에 새로운 도크 레벨러를 설치할 수 있습니까?

흔히 그렇습니다. 그러나 기존 피트 크기와 구조를 먼저 새 장비의 요구 사항과 비교해야 합니다.

도크 레벨러를 트럭으로 테스트해야 합니까?

예, 대표적인 차량으로 시운전하는 것은 립 오버랩, 작업 높이 및 실제 하중 전환을 확인하는 데 유용합니다.

도크 레벨러와 산업용 도어를 연동할 수 있나요?

예, 제어 구성에 따라 다릅니다.

인터로킹은 산업용 도어, 도크 레벨러, 차량 구속 장치 및 교통 신호기 간의 작동 순서를 조정하는 데 도움이 될 수 있습니다.

결론

성공적인 도크 레벨러 설치는 장비 자체만큼이나 준비가 중요합니다.

설치를 시작하기 전에 가장 중요한 요구 사항을 확인해야 합니다.

• 구덩이 너비, 길이 및 깊이

• 내장형 강철

• 도크 플랫폼 높이

• PVC 도관 및 케이블 경로

• 전원공급장치

• 컨트롤 박스 위치

• 산업용 도어 정리

• 도크 범퍼 위치

• 트럭 구성

• 유압 연결

• 안전장치

새로운 창고 프로젝트의 경우 피트, 내장 강철, 전기 준비 및 하역장 레이아웃을 처음부터 조정할 수 있도록 콘크리트 건설 전에 도크 레벨러를 선택하는 것이 이상적입니다.

개조 프로젝트의 경우 교체 장비를 제조하기 전에 기존 치수를 주의 깊게 조사해야 합니다.

설치 후, 장비를 정상 서비스에 투입하기 전에 기계적 정렬, 유압 작동, 전기 제어, 립 오버랩, 차량 호환성, 지게차 전환 및 안전 시스템을 모두 테스트해야 합니다.

가장 중요한 것은 항상 제조업체가 승인한 설치 도면과 지침을 구성 및 설치에 대한 최종 참조로 사용하는 것입니다.

올바르게 준비된 피트와 적절하게 조정된 로딩 도크는 설치 문제를 크게 줄이고 도크 레벨러가 안정적인 장기 작동을 제공하는 데 도움이 됩니다.
