Thích hợp Quá trình cài đặt Sàn nâng dock bắt đầu từ rất lâu trước khi thiết bị được đặt vào khoang tải.
Hố bê tông, thép nhúng, ống dẫn điện, chiều cao bến tàu, nguồn điện và thiết bị bến tải xung quanh đều cần phải được phối hợp trước khi bắt đầu lắp đặt.
Lỗi kích thước trong hố có thể khiến máy san lấp mặt bằng không thể lắp chính xác. Chuẩn bị điện không đúng có thể trì hoãn việc vận hành. Sự phối hợp kém giữa máy san, cửa công nghiệp, Các đệm chống va dock bốc dỡ và vị trí xe tải có thể gây ra sự cố vận hành ngay cả khi bản thân Sàn nâng dock được sản xuất chính xác.
Do đó, đối với các dự án nhà kho mới, các yêu cầu lắp đặt cần được xem xét trong giai đoạn xây dựng dân dụng thay vì sau khi bến bốc hàng đã hoàn thành.
Đối với các dự án cải tạo, cấu trúc hố và tòa nhà hiện có phải được đo lường cẩn thận trước khi đặt hàng thay thế Sàn nâng dock .
Hướng dẫn này giải thích các yêu cầu chính cho việc lắp đặt Sàn nâng dock , bao gồm kích thước hố, thép nhúng, chuẩn bị điện, kết nối thủy lực, vận hành và kiểm tra an toàn lần cuối.
Bản vẽ lắp đặt của nhà sản xuất phải là tài liệu tham khảo chính cho việc lắp đặt thiết bị và xây dựng dân dụng.
Dock Leveler có thể trông giống nhau khi nhìn từ trên xuống, nhưng các mẫu khác nhau có thể yêu cầu kích thước hố, điểm hỗ trợ, tuyến điện và chi tiết lắp đặt khác nhau.
Trước khi thi công hố, hãy xác nhận:
Loại Dock Leveler
Chiều rộng nền tảng
Chiều dài nền tảng
Công suất định mức
Kiểu môi
Cấu hình đơn vị năng lượng
Vị trí hộp điều khiển
Không có kích thước hố duy nhất nào áp dụng cho mọi Sàn nâng dock .
Kích thước hố phụ thuộc vào mô hình và cấu trúc thực tế.
Luôn sử dụng bản vẽ lắp đặt đã được phê duyệt cuối cùng trước khi bắt đầu thi công bê tông.
Đối với hố đào thông thường Sàn nâng dock , hố bê tông tạo thành không gian lắp đặt bên dưới bệ.
Ba chiều đặc biệt quan trọng:
Chiều rộng hố
Chiều dài hố
Độ sâu hố
Chiều rộng của hố phải vừa với khung Sàn nâng dock đồng thời cho phép thiết bị được định vị và cố định chính xác.
Chiều rộng không chính xác có thể gây ra vấn đề về căn chỉnh hoặc để lại khoảng trống quá mức xung quanh sàn.
Chiều dài hố thường liên quan đến cấu trúc tổng thể của bệ và cách bố trí lắp đặt phía sau.
Máy san bằng phải nằm hoàn toàn bên trong hố đã chuẩn bị sẵn trong khi vẫn duy trì mối quan hệ chính xác với cạnh đế phía trước.
Độ sâu hố xác định vị trí lưu trữ cuối cùng của máy san lấp mặt bằng.
Khi được lắp đặt đúng cách, Sàn nâng dock thông thường sẽ trở về vị trí được lưu trữ phối hợp với sàn kho xung quanh.

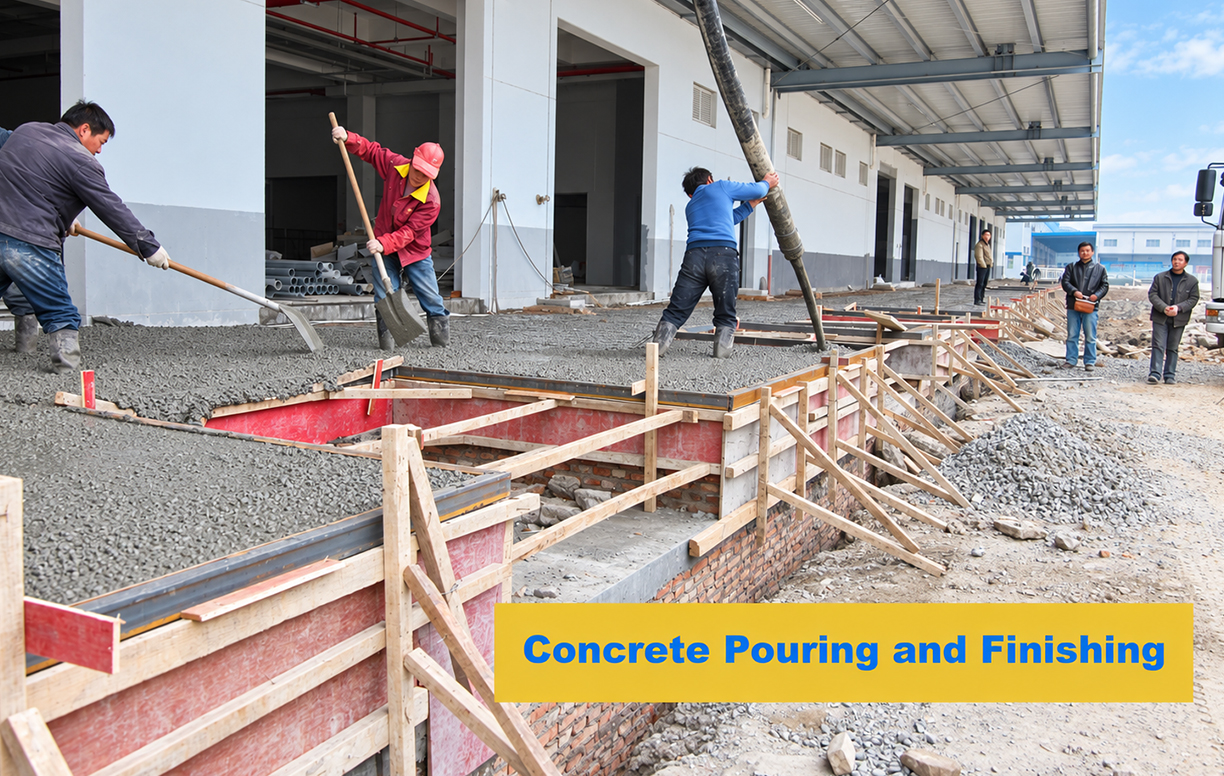

Trước khi đổ bê tông phải kiểm tra:
Chiều rộng hố × Chiều dài hố × Độ sâu hố
so với bản vẽ được phê duyệt mới nhất.
Các phép đo phải được kiểm tra ở một số vị trí vì hố bê tông không phải lúc nào cũng vuông vức hoàn hảo trong quá trình thi công.
Kích thước danh nghĩa chính xác là không đủ.
Hố cũng phải được hình thành đúng cách.
Kiểm tra kích thước đường chéo giúp xác định xem hố có hình vuông hay không.
Hố rộng hơn ở một đầu hoặc không vuông vắn có thể gây khó khăn cho việc lắp đặt.
Sàn kho xung quanh và mép bến tàu cũng cần được kiểm tra.
Sàn nâng dock phải căn chỉnh chính xác với nền tảng tải đã hoàn tất sau khi cài đặt.
Các vấn đề đáng kể về kích thước bê tông cần được khắc phục trước khi lắp đặt máy san phẳng.
Việc cố gắng khắc phục những lỗi lớn trong hố trong quá trình lắp đặt thiết bị có thể ảnh hưởng đến việc căn chỉnh và vận hành lâu dài.
Thép nhúng thường được sử dụng xung quanh hố để cung cấp các điểm kết nối và lắp đặt phù hợp.
Cấu hình chính xác của nó phụ thuộc vào thiết kế Sàn nâng dock .
Mép trước của bến xếp hàng là khu vực kết cấu quan trọng vì nó nằm sát mép Sàn nâng dock , phần cản và giao diện của xe tải.
Thép nhúng phải được lắp đặt theo bản vẽ dân dụng đã được phê duyệt.
Các điểm lắp phía sau và bên cạnh cũng có thể yêu cầu thép nhúng hoặc sự chuẩn bị kết cấu khác.
Việc định vị chính xác các bộ phận nhúng trước khi đổ bê tông sẽ dễ dàng hơn nhiều so với việc sửa đổi hố sau khi thi công.
Trước khi đổ bê tông phải xác nhận:
Kích thước thép nhúng
Chức vụ
Độ cao
Khu vực hàn
Yêu cầu neo
Việc chuẩn bị điện nên được đưa vào quá trình thi công hố.
Ống dẫn PVC hoặc tuyến cáp phù hợp khác thường được chuẩn bị để hệ thống dây điện và điều khiển có thể đến Sàn nâng dock mà không để lộ cáp đi qua khu vực tải.
Ống dẫn có thể cần kết nối:
Hố san lấp mặt bằng → hộp điều khiển → nguồn điện.
Lộ trình chính xác phụ thuộc vào vị trí đặt bảng điều khiển và bộ nguồn thủy lực.
Trước khi lắp đặt, hãy kiểm tra ống dẫn:
Không bị chặn bởi bê tông
Có đủ không gian bên trong
Đạt đến vị trí kiểm soát dự định
Không tạo ra những khúc cua gấp gây khó khăn cho việc lắp đặt cáp
Cung cấp một dây kéo bên trong ống dẫn cũng có thể đơn giản hóa công việc điện sau này.
Hỗ trợ Các sàn nâng dock yêu cầu nguồn điện chính xác.
Điện áp yêu cầu phụ thuộc vào động cơ, bộ nguồn thủy lực, hệ thống điều khiển và thị trường đích được chọn.
Thông tin quan trọng bao gồm:
Điện áp
Giai đoạn
Tính thường xuyên
Điện áp điều khiển
Nguồn điện sẵn có
Đối với các dự án quốc tế, đừng bao giờ cho rằng nhà kho sử dụng cùng điện áp với thị trường nội địa của nhà cung cấp thiết bị.
Hộp điều khiển phải được lắp đặt ở nơi người vận hành có thể tiếp cận nó một cách thuận tiện trong khi vẫn duy trì tầm nhìn rõ ràng về khoang chất hàng nếu có thể.
Nó không nên can thiệp vào:
Đường ray cửa công nghiệp
Cấu trúc nơi trú ẩn bến tàu
Phong trào xe nâng
Thiết bị treo tường khác
Lý tưởng nhất là nên chuẩn bị nguồn điện, ống dẫn cáp, bộ cách ly và vị trí điều khiển trước khi lắp đặt.
Điều này tránh việc hoàn thành việc lắp đặt cơ khí trong khi thiết bị vẫn chưa sẵn sàng do công việc điện chưa hoàn thành.
Sàn nâng dock và cửa phân đoạn công nghiệp hoạt động trong cùng một khoang chứa hàng.
Do đó, kích thước và chuyển động vận hành của chúng cần được xem xét cùng nhau.
Xác nhận rằng:
Đường ray cửa không xung đột với thiết bị dock
Phần cửa phía dưới dọn dẹp khu vực chất hàng
Các hộp điều khiển không chồng lên nhau
Khoảng không cần thiết có sẵn
Tùy thuộc vào dự án, các bộ điều khiển có thể được cấu hình để Sàn nâng dock chỉ được bật sau khi cửa công nghiệp đạt đến vị trí mở cần thiết.
Điều này giúp thiết lập trình tự tải được kiểm soát tốt hơn.
Tấm cản va đập bảo vệ kết cấu bến tàu khi xe lùi về phía khu vực bốc hàng.
Họ cũng xác định khoảng cách cuối cùng giữa xe tải và bến tàu.
Nếu tấm cản nhô ra quá xa bến tàu thì xe moóc vẫn ở xa hơn.
Điều này có thể làm giảm sự chồng chéo hiệu quả giữa mép Sàn nâng dock và thùng xe tải.
Nếu xe tải ngồi quá gần, các thiết bị khác có thể không có đủ khoảng trống.
Trước khi cài đặt lần cuối, hãy đánh giá:
Cấu trúc phía sau xe tải → cản trước → mép nâng → bệ xe kéo.
Điều này đặc biệt quan trọng khi xe có cản sau, tấm bảo vệ gầm hoặc cấu trúc nâng đuôi bất thường.
Khi việc chuẩn bị dân dụng và điện đã được xác minh, máy san lấp mặt bằng có thể được định vị vào hố.
Thiết bị phải được xử lý bằng thiết bị nâng thích hợp và theo quy trình lắp đặt của nhà sản xuất.
Trước khi buộc chặt hoặc hàn lần cuối, hãy xác nhận rằng máy san bằng là:
Tập trung vào hố
Căn chỉnh chính xác với cạnh dock
Ở độ cao yêu cầu
Ổn định ở mọi điểm hỗ trợ
Tùy thuộc vào kiểu máy, việc lắp đặt có thể bao gồm hàn, neo hoặc kết hợp các phương pháp gắn kết cấu.
Bản vẽ lắp đặt đã được phê duyệt phải xác định nơi cần thực hiện các kết nối này.
Thủy lực Các sàn nâng dock thường bao gồm bộ nguồn, xi lanh, ống mềm và các bộ phận điều khiển.
Những bộ phận này phải được kiểm tra trước khi vận hành.
Xác nhận rằng:
Ống được kết nối chính xác
Các kết nối chặt chẽ
Ống không bị xoắn
Các thành phần được bảo vệ khỏi các cấu trúc chuyển động
Không có rò rỉ có thể nhìn thấy
Ống thủy lực không được cọ xát với các cạnh sắc hoặc các bộ phận chuyển động trong quá trình vận hành sàn nâng.
Việc định tuyến phải được kiểm tra thông qua chuyển động vận hành đầy đủ của máy san lấp mặt bằng.
Công việc về điện phải được hoàn thành bởi nhân viên có trình độ theo sơ đồ nối dây của nhà sản xuất và các yêu cầu hiện hành về điện của địa phương.
Trước khi vận hành hoàn toàn, hãy xác nhận rằng các bộ điều khiển vận hành thiết bị theo trình tự đã định.
Kiểm tra:
Nguồn điện chính
Nút điều khiển
Dừng khẩn cấp ở nơi được cung cấp
Vận hành động cơ
Tín hiệu giới hạn hoặc vị trí
Khóa liên động nếu có
Bảo vệ điện phải phù hợp với thiết bị và yêu cầu lắp đặt tại địa phương.
Cáp bị hư hỏng, dây dẫn bị hở hoặc hệ thống dây điện tạm thời không được giữ lại trong quá trình lắp đặt cuối cùng.
Sau khi hoàn tất lắp đặt cơ khí, thủy lực và điện, Sàn nâng dock phải được vận hành thử trước khi sử dụng kho hàng thông thường.
Thử nghiệm ban đầu có thể xác nhận xem nền và môi có di chuyển chính xác mà không bị cản trở hay không.
Quan sát:
Nâng nền tảng
Chuyển động môi
hạ thấp nền tảng
Trở về vị trí đã lưu
Tiếng ồn bất thường
Rò rỉ thủy lực
Sau khi xác nhận vận hành cơ bản, máy san phải được kiểm tra bằng xe tải đại diện.
Kiểm tra xem:
Môi chạm vào xe một cách chính xác
Đạt được sự chồng chéo thích hợp
Nền tảng tuân theo chiều cao xe tải dự kiến
Góc chuyển tiếp phù hợp với xe nâng dự định
Thiết bị trở lại chính xác sau khi tải
Việc thử nghiệm với một chiếc xe thực tế đặc biệt hữu ích khi kết cấu phía sau xe tải hoặc cách bố trí cản va không bình thường.
Máy san lấp mặt bằng có thể hoạt động cơ học mà không nhất thiết phải cung cấp sự chuyển tiếp chính xác cho mọi xe nâng.
Trong quá trình vận hành, hãy xem xét xe nâng:
Giải phóng mặt bằng
Chiều dài cơ sở
Kích thước tải
Trọng lượng vận hành tối đa
Cần đánh giá quá trình chuyển đổi từ sàn kho sang sàn san lấp mặt bằng và từ sàn san lấp mặt bằng sang sàn xe tải.
Sự khác biệt lớn giữa chiều cao bến tàu và chiều cao sàn xe tải có thể tạo ra góc vận hành dốc hơn.
Điều này cần được xem xét trong quá trình lựa chọn thiết bị và được xác nhận trong quá trình vận hành thử.
Việc kiểm tra an toàn phải được hoàn tất trước khi Sàn nâng dock đi vào hoạt động bình thường.
Các yêu cầu hiện tại về dockboard của OSHA nêu rõ rằng dockboard phải có khả năng hỗ trợ tải trọng dự kiến tối đa và bao gồm các yêu cầu liên quan đến việc ngăn chặn các phương tiện hoặc dockboard di chuyển ra khỏi vị trí an toàn trong quá trình sử dụng.
Thanh tra:
Nền tảng
Môi
Bản lề
Kết nối hàn
Điểm neo
Linh kiện thủy lực
Hỗ trợ an toàn
Điều khiển điện
Xe tải phải ở đúng vị trí trong khi sử dụng Sàn nâng dock .
Tùy thuộc vào trang web, điều này có thể liên quan đến Các thiết bị cố định xe , quy trình điều khiển bánh xe, đèn giao thông hoặc các điều khiển vận hành khác.
Trước khi sử dụng bình thường, hãy kiểm tra trình tự dự định:
Xe tải được định vị → xe được cố định → cửa mở → Sàn nâng dock được triển khai → tải → cất giữ xe nâng → cửa đóng → xe được thả ra.
Trình tự chính xác phải tuân theo cấu hình thiết bị và các yêu cầu an toàn hiện hành tại địa điểm.
Việc bảo trì bên dưới Sàn nâng dock được nâng cao sẽ tạo ra mối nguy hiểm nghiêm trọng nếu nền tảng không được bảo đảm về mặt cơ học.
Trước khi vào hoặc làm việc bên dưới sàn nâng, phải sử dụng thiết bị hỗ trợ bảo trì của nhà sản xuất hoặc quy trình hỗ trợ cơ học được chỉ định.
Chỉ áp suất thủy lực không nên được coi là hỗ trợ bảo trì.
Năng lượng điện và thủy lực phải được kiểm soát theo quy trình bảo trì hiện trường trước khi bảo trì thiết bị.
Chỉ những nhân viên được đào tạo mới được thực hiện công việc bảo trì.
Trước khi bàn giao Sàn nâng dock để hoạt động bình thường, hãy hoàn tất bước kiểm tra cuối cùng.
Xác nhận:
Kích thước hố chính xác
Căn chỉnh nền tảng
Gắn an toàn
Mối quan hệ chiều cao bến tàu chính xác
Vị trí cản
Chồng môi
Xác nhận:
Điện áp chính xác
Kiểm soát hoạt động
Bảo vệ cáp
Kết nối thủy lực
Không có rò rỉ nhìn thấy được
Nền tảng và chuyển động môi chính xác
Xác nhận:
Khoảng trống cửa bến tàu
Khả năng tương thích của xe tải
Chuyển tiếp xe nâng
Thiết bị an toàn
Khóa liên động thiết bị nếu có
Trở về đúng vị trí đã lưu
Việc lưu giữ hồ sơ vận hành có thể cung cấp tài liệu tham khảo hữu ích cho việc kiểm tra, bảo trì và khắc phục sự cố trong tương lai.
Một số vấn đề phổ biến có thể tránh được nếu có sự chuẩn bị tốt hơn.
Hố chung có thể không khớp với Sàn nâng dock cuối cùng.
Cách tiếp cận tốt hơn: hoàn thiện thiết bị và bản vẽ lắp đặt trước.
Độ sâu không chính xác có thể ảnh hưởng đến vị trí bệ được lưu trữ và căn chỉnh lắp đặt.
Cách tiếp cận tốt hơn: xác minh độ cao trước khi đổ bê tông.
Việc thêm các tuyến cáp sau khi thi công bê tông có thể tạo ra những công việc không cần thiết.
Cách tiếp cận tốt hơn: phối hợp các vị trí ống dẫn trong quá trình xây dựng dân dụng.
Khoảng cách dừng xe không chính xác có thể làm giảm sự chồng chéo môi hiệu quả.
Cách tiếp cận tốt hơn: xem xét xe tải, thanh cản và máy san bằng như một hệ thống.
Máy san có thể hoạt động bình thường nhưng vẫn gặp vấn đề về khả năng tương thích với xe tải của công trường.
Cách tiếp cận tốt hơn: đưa xe đại diện vào quá trình vận hành thử bất cứ khi nào thực tế.
Kế hoạch lắp đặt khác nhau giữa kho mới và kho hiện có.
Đối với công trình mới, hãy xác nhận Sàn nâng dock trước khi hoàn thành:
Hố bê tông
Thép nhúng
PVC ống dẫn
Cửa mở
Miếng đệm bến tàu
Chuẩn bị điện
Điều này mang lại sự linh hoạt lớn nhất và giảm bớt những sửa đổi sau này.
Đối với các dự án thay thế, hãy đo:
Chiều rộng hố hiện tại
Chiều dài hố
Độ sâu hố
Chiều cao bến tàu
Kích thước cửa
Chiếu bội thu
Nguồn điện có sẵn
Các bức ảnh chụp xe tải thực tế được đặt tại bến tàu cũng có thể giúp xác định các vấn đề về tính tương thích trước khi sản xuất.
Không có kích thước hố phổ quát.
Chiều rộng, chiều dài và chiều sâu của hố phụ thuộc vào mô hình Sàn nâng dock , kích thước nền, công suất và thiết kế kết cấu.
Luôn xây dựng hố theo bản vẽ lắp đặt đã được phê duyệt.
Yêu cầu về điện năng phụ thuộc vào động cơ và hệ thống điều khiển.
Xác nhận điện áp, pha và tần số trước khi sản xuất thay vì giả định nguồn điện tiêu chuẩn.
Có, bất cứ khi nào có thể.
Lập kế hoạch ống dẫn cáp trong quá trình xây dựng dân dụng thường đơn giản hóa việc lắp đặt điện sau này.
Thường thì có, nhưng kích thước và cấu trúc hố hiện tại trước tiên phải được so sánh với yêu cầu của thiết bị mới.
Có, việc vận hành thử một phương tiện đại diện sẽ rất hữu ích trong việc xác nhận độ chồng mép, chiều cao làm việc và quá trình chuyển tải thực tế.
Có, tùy thuộc vào cấu hình điều khiển.
Khóa liên động có thể giúp phối hợp trình tự vận hành giữa cửa công nghiệp, Sàn nâng dock , thiết bị hạn chế phương tiện và tín hiệu giao thông.
Thành công Việc cài đặt Sàn nâng dock phụ thuộc vào việc chuẩn bị cũng như bản thân thiết bị.
Các yêu cầu quan trọng nhất cần được xác nhận trước khi bắt đầu cài đặt:
Chiều rộng, chiều dài và chiều sâu của hố
Thép nhúng
Chiều cao nền tảng dock
PVC tuyến ống dẫn và cáp
Nguồn điện
Vị trí hộp điều khiển
Khoảng cách cửa công nghiệp
Vị trí cản dock
Cấu hình xe tải
Kết nối thủy lực
Thiết bị an toàn
Đối với các dự án nhà kho mới, lý tưởng nhất là nên chọn Sàn nâng dock trước khi thi công bê tông để hố, thép nhúng, chuẩn bị điện và bố trí bến tải có thể được phối hợp ngay từ đầu.
Đối với các dự án cải tạo, kích thước hiện tại cần được khảo sát cẩn thận trước khi sản xuất thiết bị thay thế.
Sau khi lắp đặt, căn chỉnh cơ khí, vận hành thủy lực, điều khiển điện, chồng mép, khả năng tương thích của xe, chuyển tiếp xe nâng và hệ thống an toàn đều phải được kiểm tra trước khi thiết bị được đưa vào sử dụng bình thường.
Quan trọng nhất, luôn sử dụng bản vẽ và hướng dẫn lắp đặt đã được phê duyệt của nhà sản xuất làm tài liệu tham khảo cuối cùng cho việc xây dựng và lắp đặt.
Một hố được chuẩn bị đúng cách và bến tải được phối hợp phù hợp có thể giảm đáng kể các vấn đề lắp đặt và giúp Sàn nâng dock vận hành lâu dài đáng tin cậy.
