Aufrufe: 0 Autor: Site-Editor Veröffentlichungszeit: 15.09.2026 Herkunft: Website
Richtig Überladebrücke Die Installation beginnt lange bevor die Ausrüstung in die Laderampe gestellt wird.
Die Betongrube, der eingebettete Stahl, die elektrischen Leitungen, die Dockhöhe, die Stromversorgung und die umgebende Laderampenausrüstung müssen vor Beginn der Installation koordiniert werden.
Ein Maßfehler in der Grube kann dazu führen, dass die Planiermaschine nicht richtig passt. Eine falsche elektrische Vorbereitung kann die Inbetriebnahme verzögern. Eine schlechte Koordination zwischen Nivellierer, Industrietor, Laderampenpuffer und LKW-Position kann zu Betriebsproblemen führen, selbst wenn das Überladebrücke selbst korrekt hergestellt wurde.
Bei neuen Lagerhausprojekten sollten die Installationsanforderungen daher bereits in der Bauphase überprüft werden und nicht erst, nachdem die Laderampe bereits fertiggestellt ist.
Bei Renovierungsprojekten sollten die bestehende Grube und die Gebäudestruktur sorgfältig vermessen werden, bevor ein Ersatz bestellt wird Überladebrücke .
In diesem Leitfaden werden die wichtigsten Anforderungen für Überladebrücke Installation erläutert, einschließlich Grubenabmessungen, eingebettetem Stahl, elektrischer Vorbereitung, hydraulischen Anschlüssen, Inbetriebnahme und abschließenden Sicherheitsprüfungen.
Die Installationszeichnung des Herstellers sollte die Hauptreferenz für den Bau und die Installation von Geräten sein.
Überladebrücken sehen von oben vielleicht ähnlich aus, aber unterschiedliche Modelle können unterschiedliche Grubenabmessungen, Stützpunkte, elektrische Leitungen und Montagedetails erfordern.
Bestätigen Sie vor dem Bau der Grube Folgendes:
Typ Überladebrücke
Plattformbreite
Plattformlänge
Nennkapazität
Lippentyp
Konfiguration der Leistungseinheit
Standort des Steuerkastens
Es gibt keine einzelne Pit-Dimension, die für jedes Überladebrücke gilt.
Die Abmessungen der Grube hängen vom tatsächlichen Modell und der Struktur ab.
Verwenden Sie immer die endgültige genehmigte Installationszeichnung, bevor Sie mit dem Betonbau beginnen.
Bei einem herkömmlichen grubenmontierten Überladebrücke bildet die Betongrube den Installationsraum unter der Plattform.
Drei Dimensionen sind besonders wichtig:
Grubenbreite
Grubenlänge
Grubentiefe
Die Grubenbreite muss für den Überladebrücke Rahmen ausgelegt sein und gleichzeitig eine korrekte Positionierung und Sicherung der Ausrüstung ermöglichen.
Eine falsche Breite kann Ausrichtungsprobleme verursachen oder zu große Lücken rund um die Plattform hinterlassen.
Die Grubenlänge hängt normalerweise von der gesamten Plattformstruktur und der hinteren Montageanordnung ab.
Die Planiermaschine muss vollständig in die vorbereitete Grube passen und dabei die richtige Beziehung zur vorderen Kante des Docks beibehalten.
Die Grubentiefe bestimmt die endgültige gespeicherte Position der Planiermaschine.
Bei ordnungsgemäßer Installation sollte ein herkömmlicher Überladebrücke in eine Lagerposition zurückkehren, die auf den umgebenden Lagerboden abgestimmt ist.

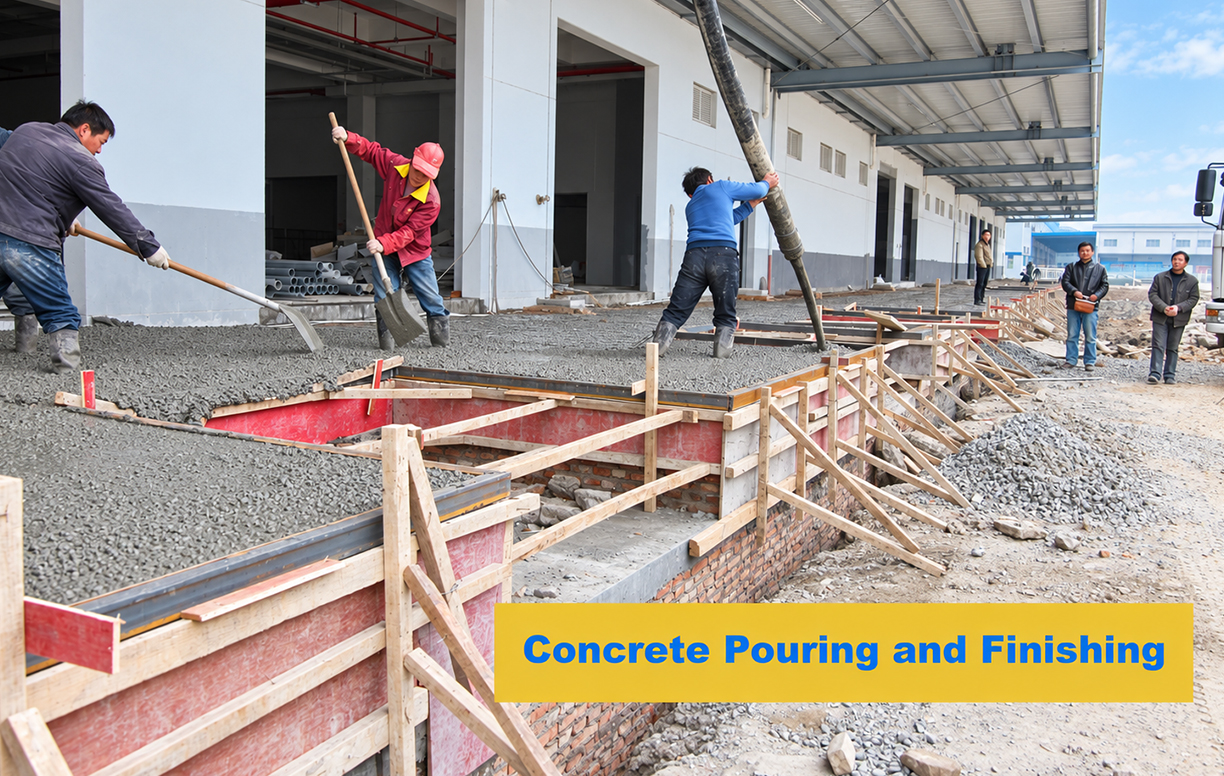

Überprüfen Sie vor dem Betonieren Folgendes:
Grubenbreite × Grubenlänge × Grubentiefe
gegen die letzte genehmigte Zeichnung.
Die Messungen sollten an mehreren Stellen überprüft werden, da Betongruben während des Baus möglicherweise nicht immer perfekt gerade bleiben.
Richtige Nennmaße reichen nicht aus.
Auch die Grube sollte richtig geformt sein.
Durch die Überprüfung der Diagonalmaße lässt sich feststellen, ob die Grube quadratisch ist.
Eine Grube, die an einem Ende breiter ist oder deutlich außerhalb des Quadrats liegt, kann die Installation erschweren.
Der umliegende Lagerboden und die Dockkante sollten ebenfalls überprüft werden.
Der Überladebrücke muss nach der Installation korrekt zur fertigen Ladeplattform ausgerichtet sein.
Erhebliche Betonabmessungsprobleme sollten vor der Installation der Richtmaschine behoben werden.
Der Versuch, größere Grubenfehler während der Geräteinstallation zu kompensieren, kann sich auf die Ausrichtung und den langfristigen Betrieb auswirken.
Rund um die Grube wird üblicherweise eingebetteter Stahl verwendet, um geeignete Montage- und strukturelle Verbindungspunkte bereitzustellen.
Seine genaue Konfiguration hängt vom Überladebrücke Design ab.
Die Vorderkante der Laderampe ist ein wichtiger struktureller Bereich Überladebrücke da sie nahe an der Lippe, den Stoßstangen und der LKW-Schnittstelle liegt.
Der eingebettete Stahl sollte gemäß der genehmigten Bauzeichnung installiert werden.
Hintere und seitliche Befestigungspunkte erfordern möglicherweise auch eingebetteten Stahl oder andere strukturelle Vorbereitungen.
Es ist viel einfacher, eingebettete Bauteile vor dem Betonieren richtig zu positionieren, als die Grube nach dem Bau zu modifizieren.
Bestätigen Sie vor dem Betonieren Folgendes:
Abmessungen des eingebetteten Stahls
Position
Elevation
Schweißbereiche
Ankeranforderungen
Die elektrische Vorbereitung sollte in den Grubenbau integriert werden.
Üblicherweise wird ein PVC -Kabelkanal oder eine andere geeignete Kabelroute vorbereitet, damit die Strom- und Steuerkabel bis zum Überladebrücke reichen können, ohne dass freiliegende Kabel den Ladebereich kreuzen.
Die Leitung muss möglicherweise Folgendes verbinden:
Überladegrube → Steuerkasten → Stromversorgung.
Die genaue Route hängt davon ab, wo sich das Bedienfeld und das Hydraulikaggregat befinden.
Überprüfen Sie vor der Installation, ob die Leitung:
Wird nicht durch Beton blockiert
Verfügt über ausreichend Innenraum
Erreicht den vorgesehenen Kontrollort
Es entstehen keine scharfen Biegungen, die die Kabelinstallation erschweren
Das Anbringen eines Zugdrahts im Inneren des Kabelkanals kann auch spätere elektrische Arbeiten vereinfachen.
Angetrieben Überladebrücken erfordern die richtige Stromversorgung.
Die erforderliche Spannung hängt vom gewählten Motor, Hydraulikaggregat, Steuerungssystem und Zielmarkt ab.
Zu den wichtigen Informationen gehören:
Stromspannung
Phase
Frequenz
Steuerspannung
Verfügbare Stromversorgung
Gehen Sie bei internationalen Projekten niemals davon aus, dass das Lager die gleiche Spannung wie der Inlandsmarkt des Ausrüstungslieferanten verwendet.
Der Steuerkasten sollte so installiert werden, dass der Bediener bequem darauf zugreifen kann und gleichzeitig, sofern möglich, eine freie Sicht auf die Laderampe behält.
Es sollte Folgendes nicht beeinträchtigen:
Industrielle Türschienen
Dock-Shelter-Struktur
Bewegung des Gabelstaplers
Andere wandmontierte Geräte
Die Stromversorgung, Kabelkanäle, Isolatoren und Steuerpositionen sollten idealerweise vor der Installation vorbereitet werden.
Dadurch wird vermieden, dass die mechanische Installation abgeschlossen wird, während die Ausrüstung aufgrund noch nicht abgeschlossener elektrischer Arbeiten nicht verfügbar ist.
Das Überladebrücke und das Industrie-Sektionaltor arbeiten in derselben Laderampe.
Ihre Abmessungen und Betriebsbewegungen sollten daher gemeinsam überprüft werden.
Bestätigen Sie Folgendes:
Türschienen stehen nicht im Widerspruch zur Dockausrüstung
Der untere Türbereich gibt den Ladebereich frei
Die Steuerfelder überlappen sich nicht
Erforderliche Kopffreiheit ist vorhanden
Je nach Projekt kann die Steuerung so konfiguriert werden, dass der Überladebrücke erst dann aktiviert wird, wenn das Industrietor die erforderliche Öffnungsposition erreicht.
Dies trägt dazu bei, eine kontrolliertere Ladesequenz zu etablieren.
Dockstoßstangen schützen die Dockstruktur, wenn Fahrzeuge rückwärts in Richtung Laderampe fahren.
Sie bestimmen auch den endgültigen Abstand zwischen LKW und Dock.
Stehen die Stoßstangen zu weit von der Laderampe weg, bleibt der Anhänger weiter entfernt.
Dies kann die effektive Überlappung zwischen der Überladebrücke Lippe und der Ladefläche des LKW verringern.
Wenn der Stapler zu nahe steht, haben andere Geräte möglicherweise nicht genügend Freiraum.
Bewerten Sie vor der endgültigen Installation Folgendes:
LKW-Heckstruktur → Rampenstoßstange → Planierlippe → Anhängerpritsche.
Dies ist besonders wichtig, wenn Fahrzeuge über ungewöhnliche Heckstoßfänger, Unterfahrschutz oder Ladebordwandkonstruktionen verfügen.
Nachdem die bautechnische und elektrische Vorbereitung überprüft wurde, kann die Planiermaschine in der Grube positioniert werden.
Die Ausrüstung sollte mit geeigneter Hebeausrüstung und gemäß den Installationsverfahren des Herstellers gehandhabt werden.
Vergewissern Sie sich vor dem endgültigen Befestigen oder Schweißen, dass die Richtmaschine:
Zentriert in der Grube
Korrekt an der Dockkante ausgerichtet
Auf der erforderlichen Höhe
Stabil an allen Auflagepunkten
Je nach Modell kann die Installation Schweißen, Verankern oder eine Kombination struktureller Befestigungsmethoden umfassen.
In der genehmigten Installationszeichnung sollte festgelegt werden, wo diese Anschlüsse erforderlich sind.
Hydraulik Überladebrücken umfasst normalerweise ein Antriebsaggregat, Zylinder, Schläuche und Steuerkomponenten.
Diese Teile sollten vor der Inbetriebnahme überprüft werden.
Bestätigen Sie Folgendes:
Schläuche sind korrekt angeschlossen
Die Verbindungen sind eng
Schläuche sind nicht verdreht
Komponenten werden vor beweglichen Strukturen geschützt
Es gibt keine sichtbaren Lecks
Hydraulikschläuche dürfen während des Plattformbetriebs nicht an scharfen Kanten oder beweglichen Bauteilen reiben.
Die Verlegung sollte während der gesamten Arbeitsbewegung der Richtmaschine überprüft werden.
Elektrische Arbeiten sollten von qualifiziertem Personal gemäß dem Schaltplan des Herstellers und den geltenden örtlichen elektrischen Anforderungen durchgeführt werden.
Vergewissern Sie sich vor dem vollständigen Betrieb, dass die Bedienelemente das Gerät in der vorgesehenen Reihenfolge bedienen.
Überprüfen:
Hauptstrom
Steuertasten
Not-Aus, sofern vorhanden
Motorischer Betrieb
Grenz- oder Positionssignale
Gegebenenfalls Verriegelungen
Der elektrische Schutz sollte der Ausrüstung und den örtlichen Installationsanforderungen entsprechen.
Beschädigte Kabel, freiliegende Leiter oder provisorische Verkabelungen sollten nicht in der endgültigen Installation verbleiben.
Nachdem die mechanische, hydraulische und elektrische Installation abgeschlossen ist, sollte der Überladebrücke vor der normalen Nutzung im Lager in Betrieb genommen werden.
Durch erste Tests kann bestätigt werden, dass sich Plattform und Lippe korrekt und ohne Behinderung bewegen.
Beobachten:
Heben der Plattform
Lippenbewegung
Absenken der Plattform
Rückkehr zur gespeicherten Position
Ungewöhnlicher Lärm
Hydraulikleckage
Nachdem der grundlegende Betrieb bestätigt wurde, sollte die Richtmaschine mit einem repräsentativen LKW überprüft werden.
Prüfen Sie, ob:
Die Lippe erreicht das Fahrzeug korrekt
Es wird eine ausreichende Überlappung erreicht
Die Plattform folgt der erwarteten LKW-Höhe
Der Übergangswinkel ist für den vorgesehenen Gabelstapler geeignet
Das Gerät kehrt nach dem Laden ordnungsgemäß zurück
Tests mit einem realen Fahrzeug sind besonders nützlich, wenn die Heckstrukturen oder Stoßstangenanordnungen von Lkws ungewöhnlich sind.
Eine Überladebrücke kann mechanisch betrieben werden, ohne unbedingt für jeden Gabelstapler den richtigen Übergang bereitzustellen.
Berücksichtigen Sie bei der Inbetriebnahme des Gabelstaplers Folgendes:
Bodenfreiheit
Radstand
Abmessungen laden
Maximales Betriebsgewicht
Der Übergang vom Lagerboden zur Überladebrücke und von der Überladebrücke zur LKW-Ladefläche sollte bewertet werden.
Große Unterschiede zwischen der Rampenhöhe und der Höhe der LKW-Ladefläche können zu einem steileren Arbeitswinkel führen.
Dies sollte bei der Geräteauswahl berücksichtigt und bei der Inbetriebnahme bestätigt werden.
Sicherheitsprüfungen sollten abgeschlossen sein, bevor der Überladebrücke in den Normalbetrieb übergeht.
Die aktuellen Dockboard-Anforderungen der OSHA besagen, dass Dockboards in der Lage sein müssen, die maximal vorgesehene Belastung zu tragen, und enthalten Anforderungen im Zusammenhang mit der Verhinderung, dass sich Fahrzeuge oder Dockboards während des Gebrauchs aus einer sicheren Position bewegen.
Überprüfen:
Plattform
Lippe
Scharniere
Schweißverbindungen
Ankerpunkte
Hydraulikkomponenten
Sicherheitsstützen
Elektrische Steuerungen
Während der Verwendung des Überladebrücke sollte der Stapler in der richtigen Position bleiben.
Je nach Standort kann es sich dabei um Fahrzeugrückhaltevorrichtungen , Radkontrollverfahren, Ampeln oder andere Bedienelemente handeln.
Testen Sie vor dem normalen Gebrauch den vorgesehenen Ablauf:
LKW positioniert → Fahrzeug gesichert → Tür geöffnet → Überladebrücke ausgefahren → Beladen → Überladebrücke eingelagert → Tür geschlossen → Fahrzeug freigegeben.
Die genaue Reihenfolge sollte der Gerätekonfiguration und den geltenden Sicherheitsanforderungen vor Ort entsprechen.
Wartungsarbeiten unter einem erhöhten Überladebrücke stellen eine ernsthafte Gefahr dar, wenn die Plattform nicht mechanisch gesichert ist.
Bevor Sie eine erhöhte Plattform betreten oder darunter arbeiten, sollten Sie die Wartungsunterstützungsvorrichtung des Herstellers oder das angegebene mechanische Unterstützungsverfahren verwenden.
Hydraulikdruck allein sollte nicht als Wartungsunterstützung betrachtet werden.
Die elektrische und hydraulische Energie sollte vor der Wartung der Ausrüstung gemäß den geltenden Wartungsverfahren vor Ort kontrolliert werden.
Wartungsarbeiten dürfen nur von geschultem Personal durchgeführt werden.
Führen Sie vor der Übergabe des Überladebrücke an den Normalbetrieb eine Endkontrolle durch.
Bestätigen:
Korrekte Grubenabmessungen
Plattformausrichtung
Sichere Montage
Korrektes Dockhöhenverhältnis
Stoßstangenposition
Lippenüberlappung
Bestätigen:
Richtige Spannung
Kontrollieren Sie den Betrieb
Kabelschutz
Hydraulische Anschlüsse
Keine sichtbare Leckage
Richtige Plattform- und Lippenbewegung
Bestätigen:
Freiraum für die Docktür
LKW-Kompatibilität
Übergang zum Gabelstapler
Sicherheitsvorrichtungen
Ggf. Geräteverriegelung
Korrekte Rückkehr in die gespeicherte Position
Das Führen von Aufzeichnungen über die Inbetriebnahme kann eine nützliche Referenz für zukünftige Inspektionen, Wartungen und Fehlerbehebungen sein.
Durch eine bessere Vorbereitung können mehrere häufige Probleme vermieden werden.
Eine generische Grube stimmt möglicherweise nicht mit dem endgültigen Überladebrücke überein.
Besserer Ansatz: Stellen Sie zuerst die Geräte- und Installationszeichnung fertig.
Eine falsche Tiefe kann sich auf die gespeicherte Plattformposition und Installationsausrichtung auswirken.
Besserer Ansatz: Überprüfen Sie die Höhe, bevor Sie Beton gießen.
Das Hinzufügen von Kabeltrassen nach dem Betonbau kann unnötigen Aufwand verursachen.
Besserer Ansatz: Koordinieren Sie die Leitungsstandorte während des Baus.
Ein falscher Bremsweg des Fahrzeugs kann die effektive Lippenüberlappung verringern.
Besserer Ansatz: Betrachten Sie den Stapler, die Stoßstange und die Planiermaschine als ein System.
Die Planiermaschine funktioniert möglicherweise normal, weist jedoch immer noch Kompatibilitätsprobleme mit den LKWs der Baustelle auf.
Besserer Ansatz: Wann immer möglich, bei der Inbetriebnahme ein repräsentatives Fahrzeug einbeziehen.
Die Installationsplanung unterscheidet sich zwischen neuen und bestehenden Lagern.
Bestätigen Sie bei Neubauten das Überladebrücke , bevor Sie Folgendes abschließen:
Betongruben
Eingebetteter Stahl
PVC Leitungen
Türöffnungen
Dockstoßstangen
Elektrische Vorbereitung
Dies bietet höchste Flexibilität und reduziert spätere Modifikationen.
Bei Ersatzprojekten messen Sie:
Vorhandene Grubenbreite
Grubenlänge
Grubentiefe
Dockhöhe
Türabmessungen
Stoßstangenüberstand
Verfügbare Stromversorgung
Fotos, die den tatsächlich am Dock positionierten LKW zeigen, können auch dabei helfen, Kompatibilitätsprobleme vor der Produktion zu erkennen.
Es gibt keine universelle Grubengröße.
Breite, Länge und Tiefe der Grube hängen vom Überladebrücke Modell, den Plattformabmessungen, der Kapazität und dem strukturellen Design ab.
Bauen Sie die Grube immer gemäß der genehmigten Einbauzeichnung.
Der Leistungsbedarf hängt vom Motor und dem Steuerungssystem ab.
Bestätigen Sie Spannung, Phase und Frequenz vor der Produktion, anstatt von einer Standardstromversorgung auszugehen.
Ja, wann immer möglich.
Die Planung von Kabelkanälen im Tiefbau vereinfacht in der Regel die spätere Elektroinstallation.
Oft ja, aber zunächst müssen die vorhandenen Grubenabmessungen und -strukturen mit den Anforderungen der neuen Ausrüstung verglichen werden.
Ja, die Inbetriebnahme mit einem repräsentativen Fahrzeug ist sinnvoll, um die Überlappung der Lippe, die Arbeitshöhe und den tatsächlichen Ladeübergang zu bestätigen.
Ja, abhängig von der Steuerungskonfiguration.
Die Verriegelung kann dabei helfen, den Betriebsablauf zwischen Industrietor, Überladebrücke , Fahrzeugrückhaltesystem und Verkehrssignalen zu koordinieren.
Erfolgreich Die Installation Überladebrücke hängt ebenso von der Vorbereitung wie von der Ausrüstung selbst ab.
Die wichtigsten Anforderungen sollten vor Beginn der Installation bestätigt werden:
Breite, Länge und Tiefe der Grube
Eingebetteter Stahl
Höhe der Dockplattform
PVC Leitungs- und Kabeltrassen
Stromversorgung
Position des Steuerkastens
Freiraum für Industrietore
Position der Dockstoßstange
LKW-Konfiguration
Hydraulische Anschlüsse
Sicherheitsvorrichtungen
Bei neuen Lagerprojekten sollte der Überladebrücke idealerweise vor dem Betonbau ausgewählt werden, damit die Grube, der eingebettete Stahl, die elektrische Vorbereitung und die Anordnung der Laderampe von Anfang an koordiniert werden können.
Bei Renovierungsprojekten sollten die vorhandenen Abmessungen sorgfältig überprüft werden, bevor Ersatzgeräte hergestellt werden.
Nach der Installation sollten mechanische Ausrichtung, hydraulischer Betrieb, elektrische Steuerung, Lippenüberlappung, Fahrzeugkompatibilität, Gabelstaplerübergang und Sicherheitssysteme getestet werden, bevor das Gerät in den normalen Betrieb genommen wird.
Am wichtigsten ist, dass Sie immer die vom Hersteller genehmigten Installationszeichnungen und Anweisungen als endgültige Referenz für Konstruktion und Installation verwenden.
Eine richtig vorbereitete Grube und eine richtig koordinierte Laderampe können Installationsprobleme erheblich reduzieren und dazu beitragen, dass Überladebrücke einen zuverlässigen Langzeitbetrieb gewährleistet.
