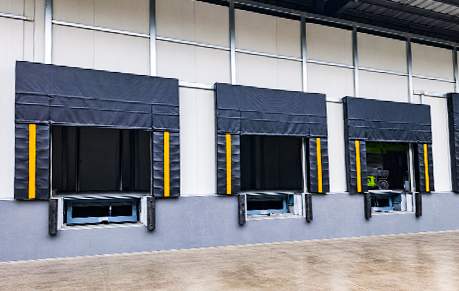

UM A doca de carga não é simplesmente um local onde um caminhão para ao lado de um armazém. É uma interface de trabalho entre o prédio, reboque, empilhadeira, carga, funcionários e diversos equipamentos de carregamento.
Uma doca mal planejada ainda pode parecer aceitável em um desenho, mas criará problemas quando as operações diárias começarem. A doca pode ser muito alta para alguns reboques, a abertura da porta pode ser muito estreita para empilhadeiras carregadas, o nivelador da doca pode operar em um ângulo excessivo ou o abrigo da doca pode não corresponder à frota real de veículos.
Esses problemas são difíceis e caros de corrigir após a conclusão do armazém.
Uma abordagem melhor é tratar a doca de carga como um sistema completo. As dimensões do caminhão, a altura da doca, o tamanho da porta, o tipo de nivelador de doca, a capacidade, a construção do poço, o equipamento de vedação, o posicionamento do reboque e os dispositivos de segurança devem ser considerados em conjunto antes do pedido do equipamento final.
Um dos erros mais comuns no planejamento de docas de carga é selecionar os equipamentos antes de entender os veículos que realmente utilizarão a doca.
As informações do caminhão afetam quase todas as outras decisões.
A altura do leito influencia o deslocamento do nivelador de doca. A largura do veículo afeta a abertura da porta e o abrigo da doca. A construção do reboque traseiro pode afetar o posicionamento da borda do nivelador de doca e a compatibilidade do sistema de retenção do veículo.
Não projete a doca em torno de apenas um “caminhão padrão”.
Um armazém que recebe veículos de diversas transportadoras pode lidar com reboques com alturas de caçamba significativamente diferentes, dependendo do tipo de veículo, suspensão, condição de carga e design do reboque.
A informação mais útil é, portanto:
Altura mais baixa esperada da base do reboque
Altura mais alta esperada da base do trailer
Altura da base do reboque usada com mais frequência
Largura do veículo
Dimensões do reboque traseiro
Posição do pára-choque e da proteção contra impacto traseiro
Estruturas traseiras especiais
Frequência de cada tipo de veículo
A diferença entre a altura do piso da doca e a altura da base do reboque determina o ângulo de trabalho do nivelador de doca.
Se o reboque estiver muito mais baixo que a doca, a plataforma inclina-se para baixo. Se o reboque for consideravelmente mais alto, a plataforma inclina-se para cima.
Uma grande diferença pode criar uma transição mais acentuada para empilhadeiras, especialmente quando transportam paletes longos, equipamentos com pouco espaço livre ou carga instável.
O objetivo, portanto, não é fazer com que o nivelador de cais compense todos os veículos imagináveis. É projetar a doca em torno da frota real de veículos.
Um armazém que manuseia reboques padrão, caminhões refrigerados, veículos de entrega menores e outras configurações de veículos pode não ser capaz de atender todos os caminhões com eficiência a partir de uma posição de doca idêntica.
Nessas situações, diversas abordagens podem ser consideradas.
Diferentes docas podem ser atribuídas a diferentes grupos de veículos. Um nivelador de doca com uma faixa de trabalho utilizável mais ampla pode ser selecionado. Onde for necessário um posicionamento mais preciso dos lábios, um nivelador de doca telescópico pode ser considerado.
O ponto importante é identificar a variação do veículo antes do início da construção.
A altura da doca é a distância vertical entre o piso do armazém acabado e a área externa de aproximação do veículo.
É uma das dimensões mais importantes no projeto de cais de carga porque estabelece a relação básica entre o edifício e o reboque.
Quanto mais próximo o piso do armazém estiver da altura típica da base do reboque, menos correção vertical o nivelador de doca precisará fornecer.
Isto cria uma transição mais suave para empilhadeiras e reduz inclinações desnecessárias durante o carregamento.
Uma doca projetada muito acima ou abaixo da frota normal força o nivelador de doca a compensar durante quase todas as operações.
As dimensões padrão publicadas podem fornecer um ponto de partida útil, mas não devem substituir os dados reais do projeto.
Um armazém de distribuição de alimentos que manuseia reboques refrigerados pode ter uma frota diferente de uma instalação de fabricação que recebe veículos de carga padrão.
Para novas construções, coletar medições representativas dos veículos antes do início da obra civil é muito mais fácil do que corrigir a altura da doca após a conclusão da construção.
Os caminhões de entrega menores geralmente têm caçambas mais baixas do que os reboques de armazém de tamanho normal.
Tentar fazer com que uma doca de carga de altura padrão acomode uma faixa de altura muito grande pode criar ângulos desconfortáveis no nivelador da doca.
Quando os veículos mais pequenos constituem uma parte significativa da operação, uma posição de carga inferior dedicada ou outra solução de carga adequada pode ser mais prática do que forçar uma doca para servir todos os veículos.
As dimensões da porta da doca de carga não devem basear-se apenas na largura do reboque.
O objeto real que passa pela porta geralmente é uma empilhadeira carregando um palete ou outra carga.
A largura da porta deve permitir espaço suficiente para a combinação normal de empilhadeira e carga, sem tornar a abertura desnecessariamente grande.
Fatores importantes incluem:
Largura total da empilhadeira
Largura do palete
Saliência do produto
Forma de carga
Ângulo de aproximação do veículo
Visibilidade do motorista
Posição do abrigo da doca
Uma empilhadeira que se aproxima da porta em linha reta pode exigir menos espaço lateral do que uma que precisa virar imediatamente antes de entrar no trailer.
Uma abertura estreita pode fazer com que os operadores diminuam a velocidade sempre que cruzam o limite. Com o tempo, também pode aumentar a probabilidade de contato com a moldura da porta, abrigo ou carga.
Porém, simplesmente tornar a abertura muito mais larga nem sempre é a melhor solução.
Uma abertura maior aumenta a área exposta às condições externas quando a porta está aberta e pode exigir uma porta maior e um sistema de abrigo.
O tamanho correto da porta deve fornecer espaço prático sem sobredimensionamento desnecessário.
A altura da porta deve ser verificada em relação à combinação normal mais alta de empilhadeira, posição do mastro e carga.
Verificar apenas a altura do produto pode não ser suficiente.
Um palete pode passar pela abertura enquanto parte do mastro da empilhadeira ou da estrutura de proteção requer maior espaço livre.
A alteração posterior de uma abertura industrial acabada pode exigir modificação estrutural e substituição do sistema de porta.
Se o armazém tiver um plano realista para lidar com produtos mais altos no futuro, isso deverá ser considerado durante o projeto.
No entanto, a preparação para o futuro deve basear-se em necessidades operacionais plausíveis, em vez de tornar cada porta o maior possível.
As dimensões e o tipo de porta são decisões separadas.
A porta industrial apropriada depende da frequência do tráfego, dos requisitos de isolamento, do pé-direito disponível, das condições ambientais e de como a doca funciona quando um reboque está em posição.
As portas seccionais industriais são comumente usadas em docas de carga porque fornecem um fechamento rígido ao usar o espaço vertical e superior do edifício.
Quando nenhum reboque está sendo carregado, a porta pode fechar a abertura do armazém. Durante o carregamento, ele sai do caminho da empilhadeira.
Painéis sanduíche isolados e vedações perimetrais também podem suportar uma melhor separação ambiental em portas fechadas.
As portas seccionais podem utilizar diferentes disposições de elevação, dependendo do pé-direito disponível.
Antes de selecionar o sistema de trilhos, verifique:
Vigas de telhado
Tubulação
Iluminação
Bandejas de cabos
Sistemas de sprinklers
Colunas estruturais
Outros equipamentos acima da abertura
A porta correta não pode ser projetada apenas com base na largura e na altura.
Quando a porta é usada repetidamente em vez de permanecer aberta durante uma longa sequência de carregamento, uma porta rápida pode ser mais apropriada.
Ciclos operacionais mais curtos podem reduzir a espera da empilhadeira e a exposição desnecessária nas portas.
Isto é especialmente relevante para rotas logísticas internas ou outras aberturas onde a frequência de tráfego é muito maior do que em um compartimento de caminhões convencional.
O nivelador de doca cria a ponte de trabalho entre o piso do armazém e a base do reboque.
Escolher o tipo correto envolve mais do que selecionar uma plataforma que se ajuste fisicamente ao poço.
A variação do caminhão, a frequência de carregamento, o peso da empilhadeira, a carga, os requisitos da borda, o método de controle e as condições de construção existentes devem ser considerados.
Os niveladores de doca hidráulicos usam um sistema hidráulico motorizado para mover a plataforma e a borda.
A operação por botão reduz o manuseio físico e fornece uma sequência operacional repetível.
Para armazéns com atividade regular ou frequente de caminhões, a operação hidráulica pode simplificar o uso diário da doca.
Os niveladores de doca hidráulicos são particularmente relevantes onde:
O carregamento ocorre regularmente ao longo do dia
O tráfego de empilhadeiras é significativo
A operação por botão é preferida
Vários funcionários usam a mesma doca
É necessária integração com outros controles de dock
A instalação quer uma sequência de carregamento padronizada
O método operacional ainda deve ser selecionado independentemente da capacidade nominal. Um mecanismo hidráulico não significa automaticamente que o nivelador tenha maior capacidade estrutural.
Os niveladores de doca mecânicos usam um mecanismo de operação assistido por mola ou contrabalançado sem unidade de energia hidráulica.
Eles podem ser práticos onde a doca de carga é usada com menos frequência e onde a operação motorizada proporciona um valor adicional limitado.
Os sistemas mecânicos podem ser considerados quando:
A frequência de carregamento é relativamente baixa
O fornecimento elétrico na doca é limitado
É preferível um sistema não hidráulico mais simples
A integração extensiva de equipamentos é desnecessária
O projeto precisa controlar o investimento inicial
A decisão deve basear-se na utilização real da doca, em vez de assumir que todos os armazéns modernos requerem automaticamente operação hidráulica.
Um nivelador de doca telescópico usa uma borda extensível em vez de apenas uma borda articulada.
O operador tem maior controle sobre até que ponto a borda se projeta na base do trailer.
Isto pode ser útil quando as configurações do reboque variam ou onde é necessário um posicionamento mais preciso.
Vale a pena considerá-los para frotas mistas de veículos, logística refrigerada, carregamento relacionado a contêineres ou aplicações onde o contato disponível entre reboque e caçamba precisa ser gerenciado com mais precisão.
O controle adicional do lábio deve resolver um requisito real de carregamento, em vez de ser selecionado apenas porque o sistema é mais avançado.
Um nivelador Edge-of-Dock é instalado na borda da doca, em vez de dentro de uma cava completa convencional.
Ele pode fornecer uma opção prática de modernização para armazéns existentes onde a construção de grandes poços é indesejável.
No entanto, sua faixa de trabalho disponível é normalmente mais limitada do que um nivelador montado em poço de tamanho normal.
Portanto, deve ser selecionado somente após confirmar a altura da doca, o alcance da base do reboque, os requisitos da empilhadeira e a operação de carregamento pretendida.
Um dos erros mais importantes na seleção do nivelador de doca é considerar apenas o peso da carga.
Durante o carregamento, a plataforma suporta muito mais que o palete.
A condição de carregamento pode incluir:
Empilhadeira
Operador
Palete
Carga
Anexos
Movimento dinâmico em toda a plataforma
Uma empilhadeira em si pode representar uma proporção substancial da carga.
Por esta razão, um nivelador de doca não deve ser especificado simplesmente porque um cliente afirma que a carga pesa um determinado número de toneladas.
Uma empilhadeira não permanece parada no centro da plataforma.
As cargas das rodas se movem pelo convés. Pode acelerar, frear e mudar de direção.
Estas ações criam forças que diferem da simples colocação de uma carga estacionária no nivelador.
A capacidade nominal e o projeto estrutural devem, portanto, ser avaliados para o veículo real e o processo de carregamento.
Para operações mais pesadas, os compradores também devem considerar a construção da plataforma, vigas de suporte, dobradiças, estrutura labial, qualidade da soldagem e a estrutura de suporte completa.
Escolher um número mais alto na especificação de capacidade sem revisar o projeto estrutural não cria automaticamente um sistema de carregamento adequado para serviços pesados.
Para equipamentos montados em poço, o nivelador de poço e de doca devem ser projetados juntos.
Construir primeiro o poço e selecionar o equipamento depois é uma fonte comum de problemas de instalação.
As dimensões do poço influenciam se o nivelador assenta corretamente no piso do armazém e se a plataforma tem espaço suficiente para operar.
O modelo selecionado deverá ser confirmado antes da emissão do desenho civil final.
O comprimento da plataforma afeta o ângulo de transição entre a doca e os reboques em diferentes alturas.
Onde a faixa de altura do veículo for maior, a geometria necessária da plataforma deverá ser avaliada cuidadosamente.
Quando o nivelador for armazenado, sua plataforma deverá estar alinhada corretamente com o piso do armazém ao redor.
Um poço construído incorretamente pode deixar o convés muito alto ou muito baixo, criando uma transição irregular mesmo antes da chegada do trailer.
Substituir um nivelador de doca existente é diferente de elaborar um novo projeto.
O poço existente pode ter sido construído para outro fabricante ou modelo.
Medições precisas, fotografias, detalhes da viga frontal e condições do concreto circundante devem ser revisadas antes que o equipamento de substituição seja produzido.
Os abrigos de doca e as vedações de doca reduzem a área aberta entre o edifício e o reboque durante o carregamento.
A sua eficácia depende fortemente das dimensões do veículo e da posição de estacionamento.
Um abrigo de doca mecânico utiliza cortinas laterais e superiores flexíveis ao redor da abertura do trailer.
Sua configuração relativamente flexível o torna adequado para muitos armazéns gerais e instalações logísticas que lidam com veículos de diversos tamanhos.
Um abrigo não deve ser selecionado apenas pelo tamanho da porta do edifício.
A largura do trailer, a altura do trailer, a altura da doca, a projeção do pára-choque e a sobreposição necessária da cortina influenciam as dimensões finais.
Um abrigo muito grande pode proporcionar contato insuficiente, enquanto um abrigo muito pequeno pode sofrer interferência excessiva do reboque.
Os abrigos de doca infláveis usam seções laterais e superiores cheias de ar que se estendem em direção ao trailer depois de estacionado.
Eles são particularmente úteis onde é importante melhorar a vedação em torno de diferentes dimensões do reboque.
Isso pode incluir áreas de carregamento de cadeia de frio, alimentos, produtos farmacêuticos e outras áreas de carregamento com temperatura controlada.
Uma vedação de espuma é comprimida contra a parte traseira do trailer.
Pode fornecer uma solução eficaz onde a frota de veículos é relativamente consistente.
Contudo, quando as dimensões do reboque variam muito, a quantidade e a posição da compressão da espuma podem mudar significativamente.
A variação da frota deve, portanto, ser verificada antes de selecionar este tipo de sistema.
Muitos os componentes da doca de carga dependem de onde o trailer finalmente para.
Esta posição influencia o nivelador de cais, abrigo, pára-choques, abertura de portas e retenção do veículo.
Os amortecedores da doca absorvem o contato quando o trailer dá ré em direção ao prédio e estabelecem a distância de trabalho entre o trailer e a face da doca.
A sua projeção não deve, portanto, ser tratada como uma dimensão acessória isolada.
Se o para-choque se projetar mais longe da doca, o trailer também para mais longe.
Isso pode mudar:
Sobreposição da borda do nivelador de doca
Contato de abrigo
Distância do trailer ao prédio
Geometria de engate da restrição do veículo
Os pára-choques devem, portanto, ser considerados durante o layout original da doca, em vez de selecionados após todos os outros equipamentos terem sido finalizados.
O movimento do reboque durante o carregamento pode afetar a relação entre o nivelador de doca e o veículo.
Quando a operação de carregamento exigir maior controle da posição do reboque, um sistema de retenção do veículo pode tornar-se parte do sistema de segurança da doca.
O nivelador de doca preenche a altura e a distância entre o edifício e o reboque.
A retenção do veículo ajuda a controlar o movimento do reboque.
Um não substitui o outro.
Os semáforos internos e externos podem comunicar se o carregamento está ocorrendo ou se o veículo pode partir.
No entanto, as próprias luzes não protegem fisicamente o trailer.
Quando for necessário o controle físico do reboque, o sistema de retenção e de comunicação deverá ser tratado como funções separadas, mas coordenadas.
Em docas de carga mais integradas, os equipamentos podem seguir uma sequência estruturada.
O reboque chega, o posicionamento é confirmado, a retenção é acionada quando aplicável, o acesso de carga é ativado, o nivelador de doca é acionado, o carregamento ocorre e a sequência é invertida antes da partida do reboque.
A lógica de controle exata depende da instalação e do equipamento selecionado, mas o objetivo é sempre o mesmo: deixar clara a condição de operação tanto para os funcionários do armazém quanto para o motorista.
Não existe um pacote de equipamentos único que seja ideal para todos os setores.
O melhor sistema de doca de carga depende do tráfego, das condições ambientais, da variação dos veículos, da carga e das prioridades operacionais.
Os armazéns gerais geralmente precisam de equipamentos de carregamento práticos com capacidade adequada, fechamento confiável de portas, proteção básica contra intempéries e procedimentos operacionais claros.
Uma configuração típica pode combinar um nivelador hidráulico de doca, porta seccional industrial, abrigo mecânico de doca, amortecedores de doca e equipamento de comunicação apropriado.
As docas de carga para armazenamento refrigerado dão maior importância ao controle da interface entre o edifício refrigerado e o reboque.
O isolamento das portas, a vedação do abrigo, a posição do reboque e a sequência de carregamento tornam-se cada vez mais importantes.
Em vez de avaliar a porta ou o abrigo de forma independente, considere quanto tempo a abertura do armazém permanece exposta e onde o ar pode entrar ao redor do reboque.
Dependendo do projeto, uma porta isolada, um abrigo de cais inflável, um nivelador de cais telescópico ou vertical e um sistema de retenção de veículos podem fazer parte da solução.
A maior frequência do caminhão torna a conveniência operacional e a coordenação do equipamento mais importantes.
Niveladores de doca hidráulicos, portas industriais apropriadas, restrições de veículos, abrigos de doca, pára-choques e comunicação de tráfego podem ajudar a criar um processo de carregamento mais consistente.
O equipamento final ainda deve corresponder ao número real de reboques e empilhadeiras, em vez de presumir que todos os centros logísticos tenham os mesmos requisitos.
Os erros mais caros nas docas de carga geralmente começam antes de qualquer equipamento ser instalado.
Escolher a porta, o nivelador, os pára-choques, o abrigo e a restrição a partir de suposições distintas pode criar conflitos dimensionais.
A posição de carregamento completa deve ser revisada em conjunto.
Um único veículo não pode representar uma frota mista.
Use as dimensões reais mais baixas, mais altas e mais comuns do trailer sempre que possível.
A empilhadeira e as condições de carregamento dinâmico também precisam ser consideradas.
Os desenhos da cava devem seguir o modelo do equipamento confirmado, e não o contrário.
Mais espaço livre é útil apenas quando o tráfego real precisa dele.
Aberturas superdimensionadas aumentam o tamanho do equipamento e a exposição ambiental.
O planeamento futuro é útil quando a expansão é realista.
No entanto, a preparação para o futuro deverá significar proporcionar capacidade e flexibilidade razoáveis, e não simplesmente seleccionar o maior equipamento possível para cada doca.
Um fornecedor pode fornecer uma recomendação muito mais útil quando as informações do projeto descrevem a operação completa de carregamento.
Fornecer:
Tipos de trailer
Alturas de cama mais baixas e mais altas
Largura e altura típicas do reboque
Fotografias do trailer traseiro
Informações sobre pára-choques ou proteção contra impacto traseiro
Frequência do veículo
Fornecer:
Modelo ou peso da empilhadeira
Peso máximo da empilhadeira carregada
Dimensões da palete
Dimensões máximas de carga
Peso típico da carga
Frequência de carregamento
Uma solicitação como “Precisamos de um nivelador de doca de 10 toneladas” não explica como essa capacidade foi calculada.
Fornecer informações sobre empilhadeiras e cargas permite que o fornecedor do equipamento analise se a capacidade solicitada é adequada para a condição real de carregamento.
Fornecer:
Altura da doca
Dimensões de abertura da porta
Espaço de instalação disponível
Dimensões do poço para instalações existentes
Estrutura de parede e concreto
Nível do piso acabado
Fonte de energia
Fotografias internas e externas
Explique também se a instalação exige:
Controle de temperatura
Vedação de doca mais forte
Contenção de veículo
Semáforos
Barreiras de segurança
Proteção especial contra corrosão
Integração entre equipamentos de doca
Isso permite que a doca de carga completa seja avaliada em vez de citar produtos individuais sem entender como eles funcionarão juntos.
Antes de confirmar o projeto, verifique quatro grupos de informações.
A altura da doca, a faixa de trabalho do nivelador, o abrigo, os pára-choques e a retenção correspondem à frota real de reboques?
A abertura fornece folga suficiente e a capacidade do nivelador reflete a condição da empilhadeira totalmente carregada?
O poço, o suporte estrutural, a altura livre, o piso, a alimentação elétrica e as posições dos equipamentos estão confirmados?
A frequência de carregamento, os requisitos ambientais, o controle do reboque, a comunicação do motorista e o acesso para manutenção correspondem à configuração selecionada?
A verificação final não deve perguntar apenas se cada componente atende às suas próprias especificações.
Deve perguntar se todos os componentes podem operar juntos na mesma posição de carregamento sem conflito dimensional ou uma sequência operacional pouco clara.
Essa revisão em nível de sistema é muitas vezes o que separa uma doca de carga que apenas cabe no desenho daquela que funciona de forma confiável nas operações diárias do armazém.
Um bom planejamento da doca de carga começa com os veículos e o processo de carga, e não com um catálogo de produtos.
As alturas da caçamba do caminhão determinam a geometria da doca necessária e o alcance do nivelador. As dimensões da empilhadeira e da carga influenciam a abertura da porta e a capacidade do nivelador. Os pára-choques da doca estabelecem a posição do reboque. Abrigos e vedações dependem da relação entre o trailer e o edifício. As restrições dos veículos e os sinais de trânsito suportam uma sequência de carregamento mais controlada.
Para novas construções, estas decisões devem ser tomadas antes da finalização da doca e da cava. Para armazéns existentes, medições precisas do local e informações representativas do veículo devem ser coletadas antes de solicitar o equipamento de substituição.
Quando a altura da doca, o tamanho da porta, o nivelador da doca, o equipamento de vedação, a posição do reboque e os sistemas de segurança são planejados em conjunto, a doca de carga se torna um sistema de trabalho coordenado, em vez de uma coleção de produtos individuais.
