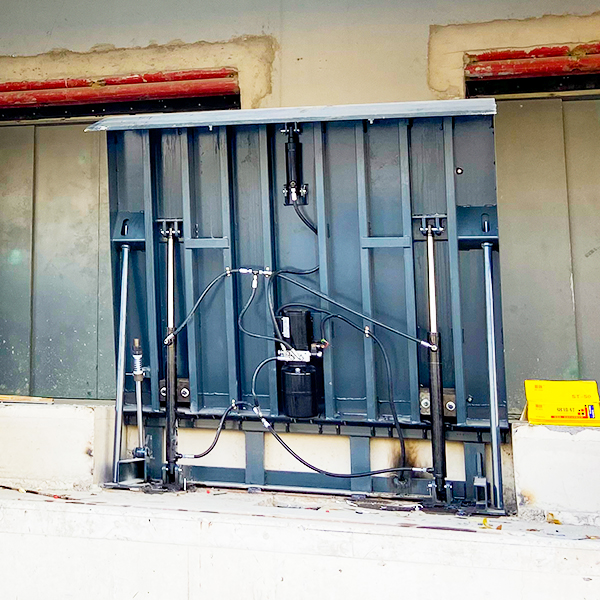

Vertikale Überladebrücke

Vertikal lagernde Docklösung für die Kühllagerung

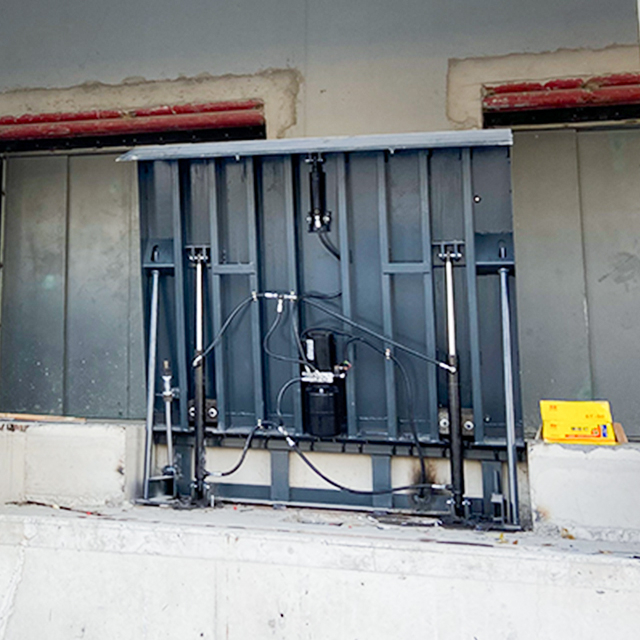

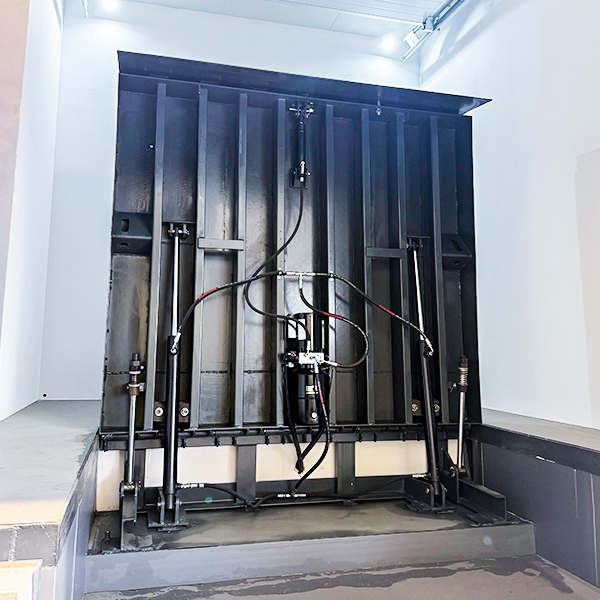

Die vertikale Überladebrücke von EVERBESTEN lässt sich bei Nichtgebrauch aufrecht im Gebäude lagern.

Durch dieses Design kann die Docktür dicht am Boden der Grube anliegen, was dazu beiträgt, den Luftaustausch, das Eindringen von Schmutz und den Temperaturverlust zu reduzieren. Es ist ideal für Kühllager, Lebensmittellager und temperaturkontrollierte Verladerampen.

Was ist eine vertikale Überladebrücke?

So funktioniert eine vertikale Überladebrücke

Wenn die Laderampe inaktiv ist, bleibt die Plattform aufrecht und die Laderampentür schließt bis zum Boden.

Beim Beladen wird der LKW am Dock positioniert, die Tür öffnet sich und das Hydrauliksystem senkt die Plattform ab. Die Lippe ruht dann auf der Ladefläche des LKW und schafft so einen stabilen Durchgang für Gabelstapler.

Nach dem Beladen kehrt die Plattform in ihre vertikale Position zurück und die Docktür schließt sich.

Warum vertikale Überladebrücken anders sind

Vertikale Überladebrücken bieten:

• Bessere Dichtungsleistung

• Sauberere Laderampenbereiche

• Verbesserte Energieeffizienz

• Bessere Kompatibilität mit Kühllagern

Warum vertikale Überladebrücken verwendet werden

Vertikale Überladebrücken werden dort eingesetzt, wo Hygiene, Sicherheit und Energieeffizienz von entscheidender Bedeutung sind. Wenn die Plattform aufrecht gehalten wird, können die Docktüren vollständig geschlossen werden, wodurch die Umweltkontrolle und die Sicherheit verbessert werden.

Sie eignen sich besonders für die Lebensmittelverarbeitung, Kühllagerung und Hochsicherheitsladerampen.

Hauptstruktur und Funktionen

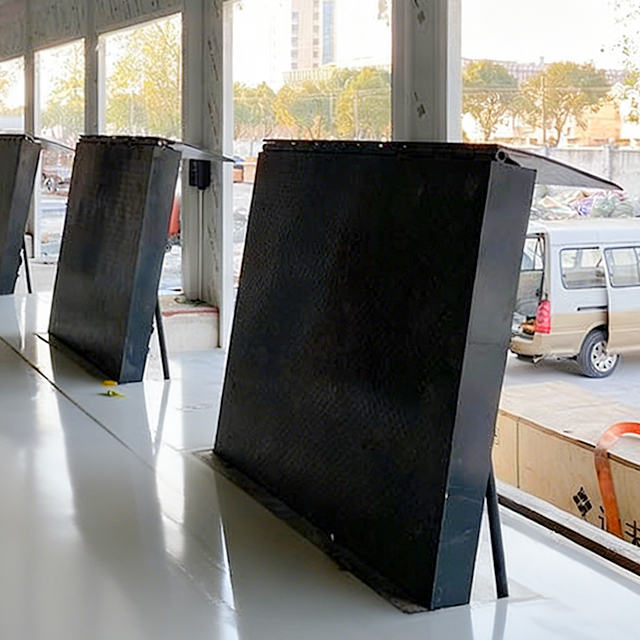

Vertikales Aufbewahrungsdesign

Die aufrechte Lagerposition hält die Dockgrube zugänglich und ermöglicht das Schließen der Tür hinter der Überladebrücke.

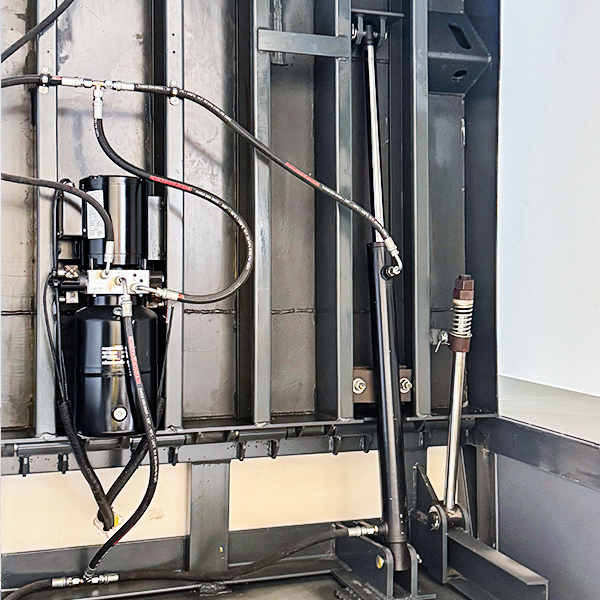

Hydraulischer Betrieb

Das hydraulische Antriebssystem sorgt für kontrolliertes Heben und Senken per Knopfdruck.

Rutschfeste Stahlplattform

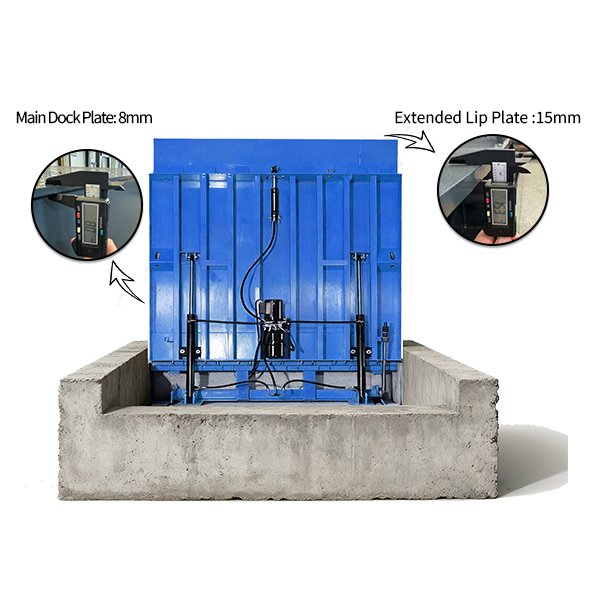

Das Hauptdeck besteht aus einer 6–8 mm starken, rutschfesten Q235-Stahlplatte für eine stabile Bewegung des Gabelstaplers.

Verstärkte Lippenplatte

Die 12–15 mm starke Q235-Stahllippe sorgt für eine starke Verbindung zwischen Dock und LKW-Ladefläche.

Verbesserte Dockabdichtung

In Kombination mit einer isolierten Tortür und Torabdichtung trägt das vertikale Design dazu bei, das Eindringen von Außenluft, Staub und Schmutz in die Anlage zu reduzieren.

Technische Spezifikationen

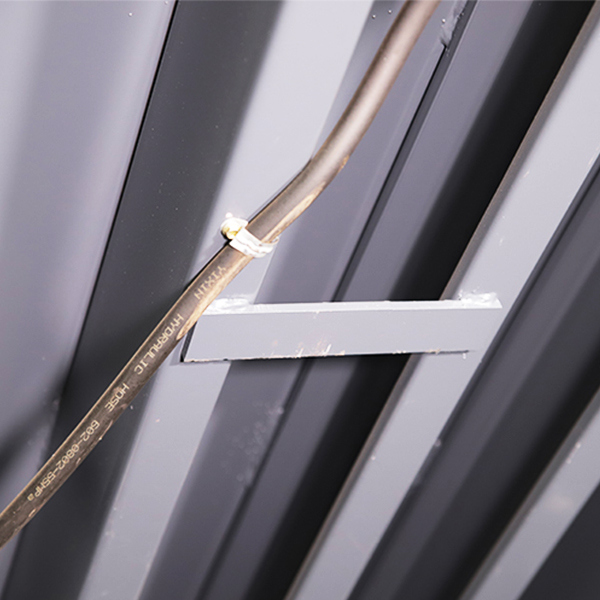

Struktur	Robuster, verstärkter Rahmen
Nennkapazität	8–20 Tonnen (anpassbar)
Plattformgröße	Standard 2000×2500 mm (anpassbar)
Plattformmaterial	Hochfeste, rutschfeste Stahlplatte
Lippenlänge	400 mm (anpassbar)
Arbeitsbereich	Grubenmontiert mit vertikalem Lagerdesign

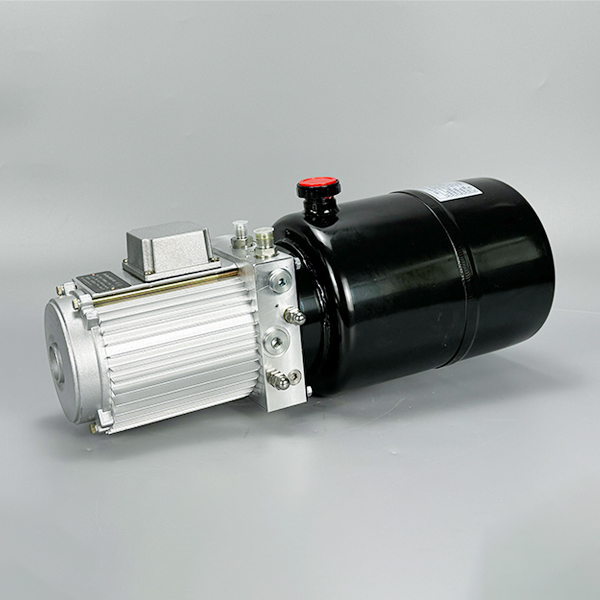

Netzteil	Hydraulikaggregat mit Einzel- oder Doppelzylinder
Material	Hochfester Stahl, rutschfeste Oberfläche
Stromspannung	380V / 220V (anpassbar)
Kontrollsystem	Steuerung per Knopfdruck
Lagerposition	Vollständig vertikal, die Tür schließt bis zum Boden
Hydrauliksystem	Sanftes Heben, wartungsarmes Design
Beenden	Pulverbeschichtet, Farbe anpassbar
Betrieb	Reibungsloses hydraulisches Heben und Senken
Optionen	Lippengröße, Plattformgröße, Spannung, Farbe und Logo sind alle anpassbar

Anwendungen von vertikalen Überladebrücken

Vertikale Überladebrücken werden häufig verwendet in:

• Lebensmittel- und Getränkeeinrichtungen und Lebensmittelverarbeitungslager

• Pharmazeutische Logistikzentren

• Temperaturkontrollierte Lager

• Saubere Industrieanlagen

• Energieeffiziente Verladedocks

Betriebs- und Sicherheitsfunktionen

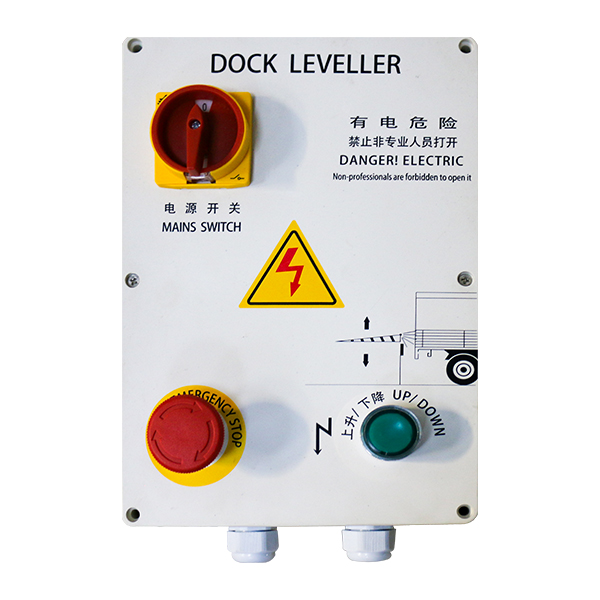

Vertikale Überladebrücken werden typischerweise hydraulisch betrieben und über eine Docksteuerbox gesteuert. Zu den Sicherheitsfunktionen können Not-Aus-Funktionen, Sicherheitsventile und kontrollierte Plattformbewegungen gehören.

Die vertikale Position trägt außerdem dazu bei, das unbeabsichtigte Einfahren durch den Gabelstapler zu verhindern, wenn das Dock nicht aktiv ist.

Vertikale vs. Standard-Überladebrücke

Integration mit Dockausrüstung

Die vertikale Überladebrücke ist kombinierbar mit:

• Isolierte Sektionaltore

• Schnelllauftore

• Torabdichtungen oder Torabdichtungen

• Fahrzeugrückhaltesysteme

• Dockstoßstangen

• Laderampenbeleuchtung

Eine vollständige Konfiguration trägt zur Verbesserung der Dockabdichtung, der Ladekontrolle und des Kühlkettenbetriebs bei

Warum EVERBESTEN wählen?

EVERBESTEN bietet projektbasierte Laderampenlösungen für Kühllager und Industrieanlagen.

• Produktauswahl basierend auf dem Dock-Layout

• Maßgeschneiderte Plattform- und Lippenabmessungen

• Passende Halterung für Türen und Torabdichtungen

• Verstärkte Stahlkonstruktion

• Werksinspektion vor der Auslieferung

• Einbauzeichnungen und technische Unterlagen

• Exportverpackung und internationale Projektunterstützung

Benutzerdefinierte Konfiguration der vertikalen Überladebrücke

Vertikale Ladebrücken können je nach Größe der Ladegrube, Tragfähigkeit, Plattformabmessungen und Betriebsbedingungen individuell angepasst werden. Benutzerdefinierte Konfigurationen gewährleisten die Kompatibilität mit verschiedenen Dock-Layouts.

Vertikale Dock-Planierzeichnung.pdf

Fordern Sie ein Angebot für eine vertikale Überladebrücke an

Für projektbasierte Preise oder technische Spezifikationen können Sie eine maßgeschneiderte Lösung für vertikale Überladebrücken anfordern. Die Bereitstellung von Docklayout- und Fahrzeuginformationen trägt dazu bei, die korrekte Konfiguration sicherzustellen.

Vertikale Überladebrücke.pdf

FAQ

Was ist eine vertikale Überladebrücke?

Es handelt sich um eine hydraulische Ladeplattform, die bei Nichtgebrauch aufrecht im Gebäude verstaut werden kann.

Warum ist es für die Kühllagerung geeignet?

Durch die vertikale Position kann die Docktür dicht am Boden anliegen, was dazu beiträgt, Kaltluftverluste und das Eindringen von Außenluft zu reduzieren.

Was ist der Unterschied zu einer Standard-Überladebrücke?

Eine Standard-Planiermaschine bleibt horizontal in der Grube. Ein vertikales Modell lässt sich aufrecht lagern, um eine bessere Türabdichtung und einen besseren Zugang zur Grube zu gewährleisten.

Welche Kapazität steht zur Verfügung?

Die bestätigte dynamische Kapazität beträgt 8–15 Tonnen. Die endgültige Auswahl hängt vom Gabelstapler, der Ladung und den Betriebsbedingungen ab.

Funktioniert das mit einer Torabdichtung?

Ja. Für eine vollständigere Ladedockabdichtung kann es mit Torabdichtungen, Torabdichtungen und isolierten Türen kombiniert werden.

Ist es für Lebensmittel- und Pharmalager geeignet?

Ja. Die verbesserte Abdichtung und die zugängliche Grube sorgen für sauberere Ladeumgebungen.

Welche Wartung ist erforderlich?

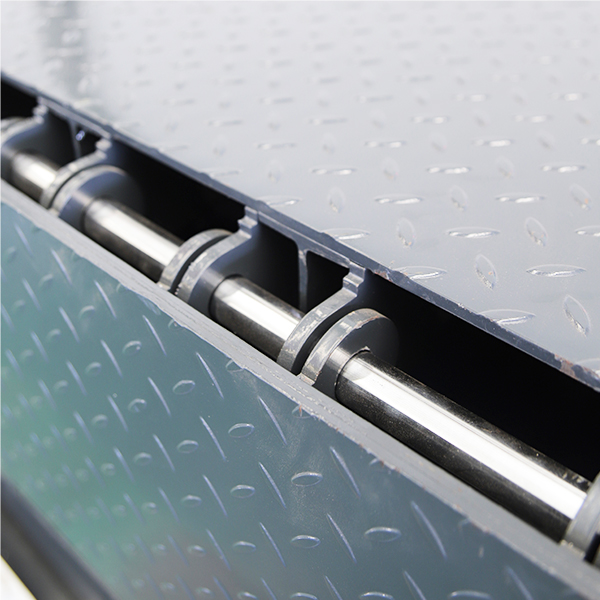

Überprüfen Sie regelmäßig das Hydrauliksystem, die Zylinder, Schläuche, Scharniere, das Steuersystem, die Plattform und die Lippenstruktur.

Welche Informationen werden für ein Angebot benötigt?

Bitte geben Sie die Grubenabmessungen, die Dockhöhe, die Türgröße, den LKW-Höhenbereich, die Nennlast, die Spannung und die erforderliche Betriebssequenz an.

Unterstützen Sie den weltweiten Versand?

Ja. Wir unterstützen den weltweiten Versand mit Exportverpackung und technischem Support.
