Verticale dockleveller

Dockoplossing voor verticale opslag voor koude opslag

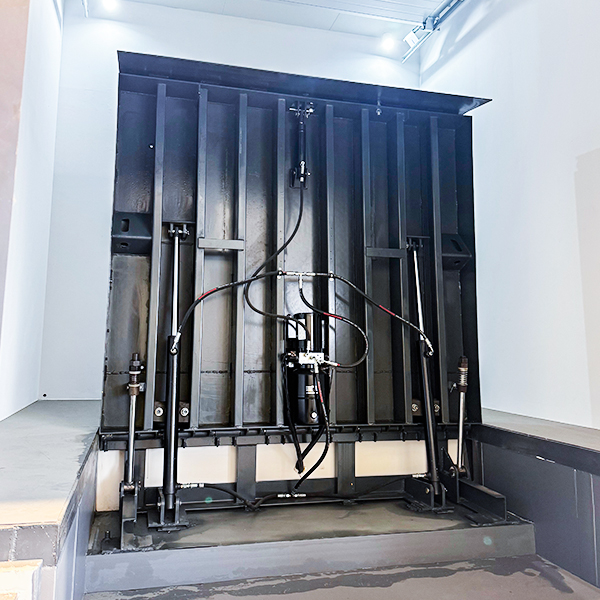

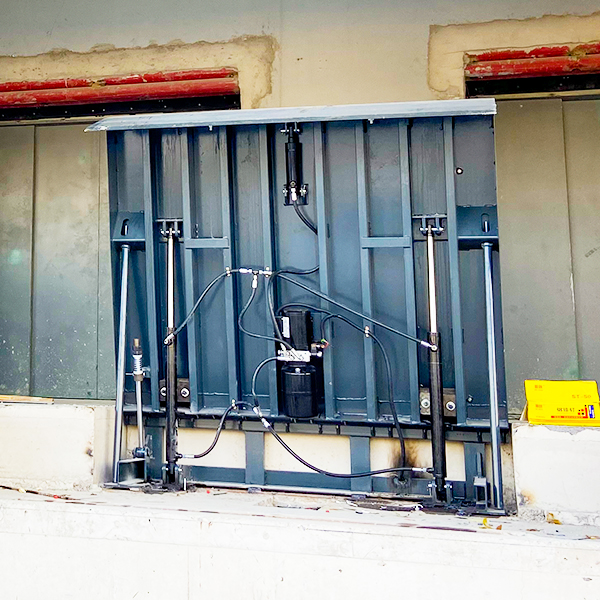

De EVERBESTEEN verticale dockleveller kan rechtop in het gebouw worden opgeborgen wanneer deze niet in gebruik is.

Dankzij dit ontwerp kan de dockdeur dicht bij de putvloer sluiten, waardoor de luchtuitwisseling, het binnendringen van vuil en het temperatuurverlies worden verminderd. Het is ideaal voor koelopslag, voedselmagazijnen en laadkades met temperatuurregeling.

Wat is een verticale dockleveller

Hoe een verticale dockleveller werkt

Wanneer het laaddock inactief is, blijft het platform rechtop staan ​​en sluit de dockdeur tot aan de vloer.

Tijdens het laden wordt de vrachtwagen aan de kade gepositioneerd, gaat de deur open en laat het hydraulische systeem het platform zakken. De lip rust dan op de laadvloer om een ​​stabiele doorgang voor vorkheftrucks te creëren.

Na het laden keert het platform terug naar zijn verticale positie en gaat de dockdeur dicht.

Waarom verticale docklevellers anders zijn

Verticale docklevellers bieden:

• Betere afdichtingsprestaties

• Schonere laadperrons

• Verbeterde energie-efficiëntie

• Betere compatibiliteit met koelopslagfaciliteiten

Waarom verticale docklevelers worden gebruikt

Verticale docklevellers worden geselecteerd wanneer hygiëne, veiligheid en energie-efficiëntie van cruciaal belang zijn. Door het platform rechtop te houden, kunnen de deuren van het dok volledig sluiten, waardoor de omgevingscontrole en veiligheid worden verbeterd.

Ze zijn vooral geschikt voor voedselverwerking, koelopslag en hoogbeveiligde laadkades.

Hoofdstructuur en kenmerken

Verticaal opslagontwerp

Door de rechtopstaande opbergpositie blijft de dockput toegankelijk en kan de deur achter de leveller sluiten.

Hydraulische bediening

Het hydraulische aandrijfsysteem zorgt voor gecontroleerd heffen en dalen door middel van drukknoppen.

Antislip stalen platform

Het hoofddek maakt gebruik van een Q235 antislip stalen plaat van 6–8 mm voor een stabiele beweging van de vorkheftruck.

Versterkte lipplaat

De 12–15 mm stalen Q235-lip zorgt voor een sterke verbinding tussen het dock en de vrachtwagenlaadvloer.

Verbeterde dockafdichting

In combinatie met een geïsoleerde dockdeur en dockshelter zorgt het verticale ontwerp ervoor dat buitenlucht, stof en vuil de faciliteit binnendringen.

Technische specificaties

Structuur	Zwaar versterkt frame
Nominaal vermogen	8–20 ton (aanpasbaar)
Platformgrootte	Standaard 2000×2500 mm (aanpasbaar)
Platformmateriaal	Zeer sterke antislip stalen plaat
Liplengte	400 mm (aanpasbaar)
Werkbereik	Inbouwmontage met verticaal opslagontwerp
Vermogenseenheid	Hydraulisch aggregaat met enkele of dubbele cilinder
Materiaal	Hoogwaardig staal, antislipoppervlak
Spanning	380V / 220V (aanpasbaar)
Controlesysteem	Bediening met drukknop
Opslagpositie	Volledig verticaal, deur sluit tot aan de vloer
Hydraulisch systeem	Soepel heffen, onderhoudsarm ontwerp
Finish	Poedercoating, kleur aanpasbaar
Operatie	Soepel hydraulisch heffen en dalen
Opties	Lipgrootte, platformgrootte, spanning, kleur en logo allemaal aanpasbaar

Toepassingen van verticale docklevellers

Verticale docklevellers worden veel gebruikt in:

• Eet- en drinkgelegenheden en magazijnen voor voedselverwerking

• Farmaceutische logistieke centra

• Temperatuurgecontroleerde magazijnen

• Schone industriële faciliteiten

• Energie-efficiënte laaddocks

Bediening en veiligheidsfuncties

Verticale docklevellers worden doorgaans hydraulisch bediend en bestuurd via een dockbedieningskast. Tot de veiligheidsvoorzieningen kunnen behoren noodstopfuncties, veiligheidskleppen en gecontroleerde platformbeweging.

De verticale positie helpt ook om het per ongeluk betreden van een vorkheftruck te verminderen wanneer het dock niet actief is.

Verticale versus standaard dockleveller

Integratie met Dockapparatuur

De verticale dockleveller is te combineren met:

• Geïsoleerde sectionaaldeuren

• Snelloopdeuren

• Dockshelters of dockshelters

• Voertuigbeperkingen

• Dockbumpers

• Verlichting van laadkade

Een complete configuratie helpt bij het verbeteren van de dockafdichting, de laadcontrole en de werking van de koudeketen

Waarom kiezen voor EVERBESTEN

EVERBESTENEN levert projectmatige laadperronoplossingen voor koel- en industriële installaties.

• Productselectie op basis van dockindeling

• Aangepaste platform- en lipafmetingen

• Bijpassende steun voor deuren en dockshelters

• Versterkte staalconstructie

• Fabrieksinspectie vóór levering

• Installatietekeningen en technische documenten

• Exportverpakkingen en internationale projectondersteuning

Aangepaste verticale Dock Leveler-configuratie

Verticale docklevellers kunnen worden aangepast op basis van de grootte van de dokput, het laadvermogen, de platformafmetingen en de bedrijfsomstandigheden. Aangepaste configuraties zorgen voor compatibiliteit met verschillende dockindelingen.

Verticale Dock Leveller-tekening.pdf

Vraag een offerte voor een verticale dockleveller aan

Voor projectmatige prijzen of technische specificaties kunt u een verticale docklevelleroplossing op maat aanvragen. Door de lay-out van de kade en voertuiginformatie te verstrekken, kunt u een correcte configuratie garanderen.

Verticale Dock Leveler.pdf

Veelgestelde vragen

Wat is een verticale dockleveller?

Het is een hydraulisch laadplatform dat, wanneer het niet in gebruik is, rechtop in het gebouw wordt opgeborgen.

Waarom is het geschikt voor koude opslag?

Door de verticale positie kan de dockdeur dicht bij de vloer sluiten, waardoor het verlies van koude lucht en de infiltratie van buitenlucht worden verminderd.

Wat is het verschil met een standaard dockleveller?

Een standaard leveller blijft horizontaal in de put staan. Een verticaal model kan rechtop worden opgeborgen voor een betere deurafdichting en toegang tot de put.

Welke capaciteit is beschikbaar?

De bevestigde dynamische capaciteit bedraagt ​​8 à 15 ton. De uiteindelijke selectie is afhankelijk van de vorkheftruck, de lading en de bedrijfsomstandigheden.

Kan dit met een dockshelter?

Ja. Voor een completere laadperronafdichting kan het worden gecombineerd met dockshelters, dockshelters en geïsoleerde deuren.

Is het geschikt voor voedsel- en farmaceutische magazijnen?

Ja. De verbeterde afdichting en toegankelijke put ondersteunen schonere laadomgevingen.

Welk onderhoud is nodig?

Inspecteer regelmatig het hydraulische systeem, cilinders, slangen, scharnieren, besturingssysteem, platform en lipstructuur.

Welke gegevens zijn nodig voor een offerte?

Geef de afmetingen van de put, de hoogte van het perron, de deurgrootte, het hoogtebereik van de vrachtwagen, de nominale belasting, de spanning en de vereiste bedieningsvolgorde op.

Ondersteunt u wereldwijde verzending?

Ja. Wij ondersteunen de wereldwijde verzending met exportverpakkingen en technische ondersteuning.
