H7200
EVERBESTEN
002
Entrée industrielle extérieure, entrepôt et centre logistique
Plus de 300 cycles par jour
Panneau d'épaisseur 40-50 mm/acier + mousse de polyester
Panneaux isolés en alliage d'aluminium
Système de servocommande
220 V / Monophasé / 60 Hz, personnalisé
Panneaux rigides avec rail en spirale sans contact
Grande vitesse, isolation thermique et stabilité structurelle
OIN et CE/OIN
Taille et couleur personnalisées
| Couleur : | |
|---|---|
Description du produit

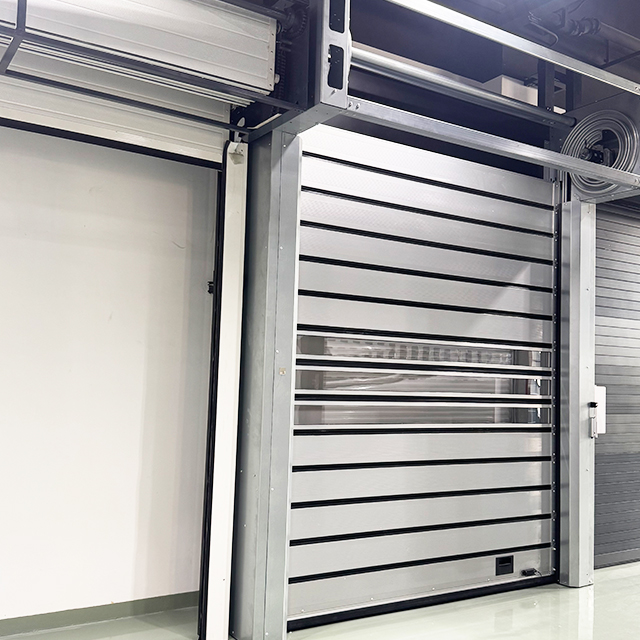

La porte spirale rapide EVERBESTEN H7200 combine un fonctionnement rapide avec des panneaux en aluminium rigides et isolés. Il est conçu pour les ouvertures extérieures très fréquentées où vitesse, sécurité, résistance au vent et contrôle de la température sont requis.
Avec une vitesse d'ouverture allant jusqu'à 2,5 m/s, la porte contribue à réduire le temps d'attente et limite les échanges d'air intérieur lors de trafics fréquents.
Porte spirale à grande vitesse.pdf
Lorsque la porte s'ouvre, les panneaux rigides remontent à travers le rail en spirale sans rouler les uns contre les autres.
Cette conception réduit la friction, le bruit et l’usure de la surface du panneau tout en permettant un fonctionnement rapide et stable.
Système de rail en spirale
Système de rail en spirale
| du composant | Description |
|---|---|
| Panneau de porte | Panneaux rigides isolés en alliage d'aluminium |
| Piste en spirale | Système de guidage du panneau sans contact |
| Système d'entraînement | Moteur et réducteur pour un fonctionnement à grande vitesse |
| Système de contrôle | Servocommande avec démarrage et arrêt en douceur |
| Système d'équilibre | Prend en charge le mouvement stable du panneau |
| Système de sécurité | Photocellule, barre de sécurité et déverrouillage d'urgence |
| Contrôle d'accès | Radar, télécommande, bouton poussoir, tirette ou boucle à induction |
| de l'article | Spécification |
|---|---|
| Modèle | H7200 |
| Vitesse d'ouverture | 1,5 à 2,5 m/s, selon la taille de la porte |
| Vitesse de fermeture | 0,8 à 1,2 m/s, selon la taille de la porte |
| Taille maximale | Jusqu'à 8 000 × 8 000 mm |
| Panneau de porte | Panneaux rigides isolés en alliage d'aluminium |
| Épaisseur du panneau | 40–50 mm, sous réserve de confirmation |
| Système de chenilles | Piste en spirale sans contact |
| Utiliser des cycles | Plus de 300 cycles par jour |
| Système de contrôle | Système de servocommande |
| Alimentation | 220V / Monophasé / 60Hz, personnalisable |
| Méthodes de fonctionnement | Détecteur à bouton-poussoir, radar, télécommande, cordon ou boucle |
| Dispositifs de sécurité | Photocellule, barre de sécurité et déverrouillage d'urgence |
| Protection du boîtier de commande | IP54 |

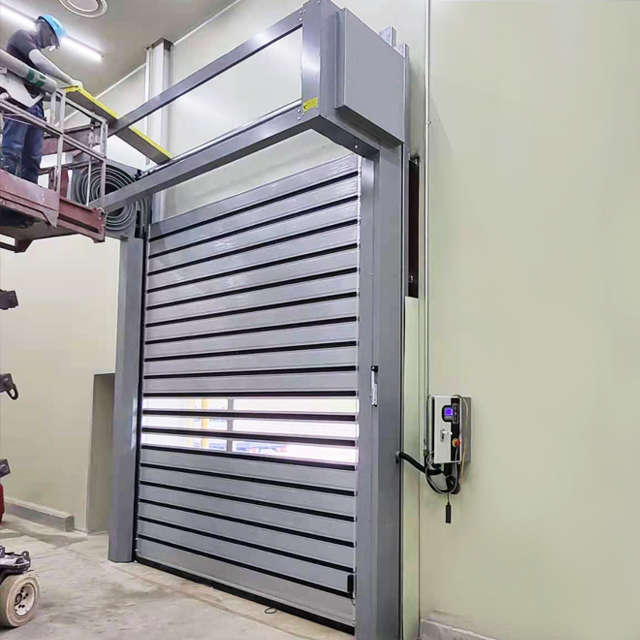

Les portes rapides en spirale sont couramment installées dans les sites industriels et commerciaux qui nécessitent un accès rapide combiné à une résistance structurelle.
Les applications typiques incluent :
Entrepôts et centres logistiques
Installations de fabrication et de production
Plateformes de distribution et zones de chargement
Garages industriels et ouvertures sensibles à la sécurité
Bâtiments commerciaux à fort trafic
Ces portes sont particulièrement adaptées aux environnements où la durabilité et l’apparence sont tout aussi importantes.
Les portes rapides en spirale sont conçues pour allier vitesse, résistance et fiabilité.
Les principales fonctionnalités incluent :
Construction en panneau d'aluminium rigide
Système de rail en spirale empêchant le contact avec le panneau
Vitesse d'ouverture et de fermeture rapide
Fonctionnement fluide et silencieux
Longue durée de vie avec une maintenance réduite
Ces caractéristiques rendent les portes rapides en spirale idéales pour un usage industriel intensif.
Système d'équilibre à ressort
Servomoteur + Réducteur
Panneau de commande de servo unique
Le cœur d’une porte rapide en spirale est sa structure en panneaux d’aluminium et son système de guidage en spirale. Les panneaux sont fabriqués à partir de matériaux en alliage d'aluminium pour offrir résistance, résistance à la corrosion et légèreté.
Lorsque la porte s'ouvre, les panneaux se déplacent le long d'un rail en spirale, garantissant que chaque panneau reste séparé. Cette conception minimise la friction, réduit le bruit et évite les dommages aux surfaces au fil du temps.
La structure rigide améliore également la résistance au vent et la stabilité opérationnelle, en particulier dans les grandes ouvertures de porte.
Système de guidage en spirale
Panneau en alliage d'aluminium
| facteur | Porte en spirale Porte | enroulable en PVC |
|---|---|---|
| Matériau de la porte | Panneaux rigides en aluminium | Rideau en PVC souple |
| Emplacement recommandé | Entrées extérieures ou exigeantes | Ouvertures principalement intérieures |
| Isolation thermique | Plus haut | Modéré |
| Sécurité | Plus haut | Séparation de base |
| Résistance au vent | Structure rigide plus solide | Cela dépend de la conception du rideau |
| Coût initial | Plus haut | Inférieur |
Porte rapide à enroulement
Porte rapide en spirale
Le coût d’une porte rapide en spirale dépend de facteurs tels que la taille de la porte, les spécifications du panneau en aluminium, la vitesse de fonctionnement, le système de contrôle et les conditions d’installation.
Les portes rapides en spirale coûtent généralement plus cher que les portes à enroulement flexibles en raison de leur construction rigide et de leur système de guidage avancé. Cependant, leur longue durée de vie et leurs besoins de maintenance réduits se traduisent souvent par un coût total de possession inférieur.
La plupart des fabricants proposent des devis personnalisés basés sur les exigences du projet.
Les options disponibles incluent :
Taille de la porte et couleur du panneau
Fenêtres de vision
Méthodes de contrôle et d'activation
Dispositifs de sécurité
Intégration du contrôle d'accès
Configuration électrique
Disposition de l'installation
Dessin de porte en spirale à grande vitesse.pdf
Travailler avec un fabricant professionnel de portes rapides en spirale garantit une qualité constante et des performances fiables.
La production en usine prend en charge l'approvisionnement OEM et ODM, l'ingénierie personnalisée et la fabrication basée sur des projets. Les fabricants proposent généralement des services d’approvisionnement en gros et d’exportation pour les projets industriels internationaux.
Le choix d’une usine de fabrication qualifiée permet de garantir des délais de livraison stables, un contrôle qualité et un support technique à long terme.
Sélection de portes basée sur un projet
Taille personnalisée et configuration de contrôle
Inspection des panneaux, des chenilles et du système d'entraînement
Intégration de la sécurité et du contrôle d'accès
Dessins d'installation et conseils techniques
Emballage export et coordination de projet
Nous évaluons la taille de l’ouverture, la fréquence du trafic, l’emplacement d’installation et les conditions environnementales avant de confirmer la configuration de la porte.
Pour obtenir des tarifs spécifiques à un projet ou des informations techniques détaillées, vous pouvez demander un devis personnalisé ou télécharger les spécifications du produit.
Fournir des détails tels que la taille de l’ouverture, l’environnement d’exploitation et la fréquence d’utilisation permet de garantir que la configuration de la porte rapide en spirale répond à vos exigences.
Il s'agit d'une porte industrielle rigide et rapide qui utilise des panneaux isolés et un système de guidage en spirale.
Une porte en spirale utilise des panneaux rigides, offrant une meilleure sécurité, isolation et stabilité structurelle qu'un rideau en PVC flexible.
Oui. Il est conçu pour les entrées extérieures industrielles. Les exigences en matière de charge de vent doivent être confirmées en fonction de la taille de la porte et de l'emplacement du projet.
Oui. Les panneaux d'aluminium isolés et l'étanchéité périmétrique aident à réduire les échanges d'air intérieur et les pertes de chaleur.
La porte peut utiliser un radar, une télécommande, des boutons poussoirs, des tirettes ou des boucles d'induction.
Veuillez fournir la taille de l'ouverture, l'emplacement d'installation, les cycles quotidiens, la vitesse requise, l'alimentation électrique, les conditions de vent et la méthode de contrôle préférée.
