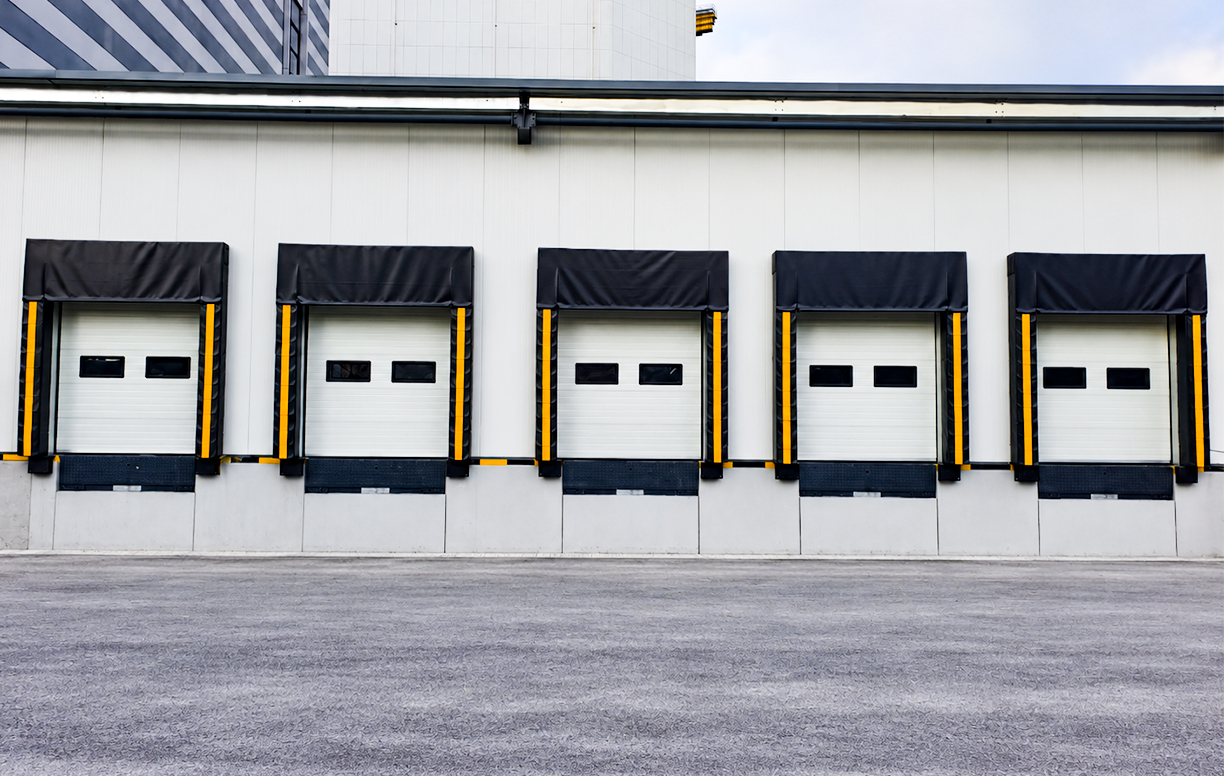

Sebuah yang direka dengan baik dok memuatkan mewujudkan sambungan yang cekap antara gudang, trak, forklift dan operasi pengendalian bahan.
Reka bentuk mungkin kelihatan ringkas dari luar: platform yang dinaikkan, pintu industri dan penyamaratakan dok. Walau bagaimanapun, dalam amalan, beberapa dimensi mesti berfungsi bersama.
Ketinggian dok mempengaruhi sudut penyamakan dok. Dimensi trak mempengaruhi julat kerja yang diperlukan. Dimensi pintu menentukan kelegaan kenderaan, manakala bampar dok mempengaruhi jarak trak boleh sampai ke bangunan.
Atas sebab ini, reka bentuk dok pemuatan harus dimulakan sebelum platform konkrit dan bukaan pintu dimuktamadkan.
Ruang pemuatan biasa mungkin termasuk:
Pintu keratan industri
Dok meratakan
Tempat perlindungan dok atau meterai dok
Bampar dok
Sistem sekatan kenderaan
Lampu isyarat
Sistem kawalan
Panduan ini menerangkan faktor utama yang perlu dipertimbangkan semasa merancang pemuatan dok untuk gudang, pusat pengedaran, kemudahan pembuatan dan bangunan logistik.
Trak harus menjadi salah satu pertimbangan pertama dalam memuatkan reka bentuk dok.
Kenderaan yang berbeza boleh mempunyai ketinggian katil, dimensi badan, struktur belakang, sistem suspensi dan keperluan pemuatan yang berbeza.
Sebelum menentukan ketinggian dok atau dimensi peralatan, sahkan:
Ketinggian katil trak minimum
Ketinggian katil trak maksimum
Lebar badan trak
Ketinggian badan lori
Bampar belakang atau struktur bawah
Konfigurasi pintu belakang
Angkat ekor, jika berkenaan
Ruang pemunggahan boleh menyediakan kenderaan daripada beberapa pembawa atau pembekal.
Mereka bentuk sekitar satu treler standard boleh menimbulkan masalah apabila kenderaan yang dikonfigurasikan lebih rendah, lebih tinggi atau berbeza tiba.
Oleh itu, dok pemuatan harus dirancang sekitar julat kenderaan realistik yang dijangkakan di kemudahan itu.
Ketinggian dok ialah jarak menegak antara platform pemuatan dan paras tanah luaran.
Ia adalah salah satu dimensi tetap yang paling penting dalam dok pemuatan.
Sebaik sahaja bangunan itu dibina, menukar ketinggian dok boleh menjadi sukar dan mahal.
Sebaik-baiknya, platform dok hendaklah agak dekat dengan ketinggian katil trak biasa.
Penyamara dok kemudian mengimbangi perbezaan yang tinggal.
Apabila treler lebih tinggi daripada dok, penyamaratakan beroperasi di atas paras dok.
Apabila treler lebih rendah, ia beroperasi di bawah paras dok.
Jangan gunakan ketinggian purata lori sahaja.
Reka bentuk harus mempertimbangkan:
Katil trak terendah ↔ Ketinggian dok ↔ Katil trak tertinggi
Julat ini membantu menentukan panjang meratakan dok yang diperlukan dan julat pengendalian.
The perata dok mencipta cerun apabila katil trak dan platform gudang berada pada ketinggian yang berbeza.
Cerun itu mempengaruhi pergerakan forklift.
Maklumat penting termasuk:
Jenis forklift
Jarak roda
Pembersihan tanah
Berat maksimum yang dimuatkan
Dimensi beban
Forklift dengan kelegaan tanah yang rendah mungkin lebih sensitif terhadap perubahan sudut berbanding peralatan yang direka dengan kelegaan yang lebih besar.
Peralihan berlaku pada dua titik penting:
Lantai gudang → meratakan dok
dan
Dok meratakan → katil trak.
Ketinggian dok yang sesuai dan panjang penyamaratakan boleh membantu mencipta peralihan yang lebih praktikal.
Pintu dok pemuatan harus memberikan kelegaan yang mencukupi untuk operasi pemuatan tanpa saiz yang terlalu besar.
Dimensi akhir bergantung pada trak, susun atur gudang, tempat perlindungan dok dan proses pemuatan.
Lebar pintu hendaklah diselaraskan dengan:
Lebar lori
Pembukaan tempat perlindungan dok
Lebar meratakan dok
Trafik forklift
Struktur bangunan
Kelegaan yang mencukupi harus disediakan untuk operasi praktikal, tetapi pembukaan yang terlalu luas boleh meningkatkan pendedahan yang tidak perlu antara gudang dan persekitaran luar.
Ketinggian pintu harus mempertimbangkan badan kenderaan dan konfigurasi dok pemuatan.
Pembukaan juga mesti selaras dengan tempat perlindungan dok yang dipilih atau meterai.
Pintu perindustrian mentakrifkan pembukaan bangunan.
Tempat perlindungan dok mentakrifkan antara muka di sekeliling trak.
Jika produk ini dipilih secara bebas, bukaan pemuatan akhir mungkin tidak sesuai dengan julat kenderaan yang dijangkakan dengan betul.
Dimensi pembukaan yang boleh dilihat hanyalah sebahagian daripada keperluan pintu industri.
Pintu juga memerlukan ruang pemasangan di sekeliling bukaan.
Sebelum memuktamadkan struktur bangunan, semak:
Kelegaan sebelah kiri
Kelegaan sebelah kanan
Bilik kepala
Ketinggian siling
Rasuk struktur
Paip
Dulang kabel
Sistem pemercik
Susunan trek pintu keratan yang berbeza memerlukan jumlah ruang pemasangan yang berbeza.
Untuk gudang baharu, kelegaan ini hendaklah diselaraskan sebelum perkhidmatan mekanikal dan elektrikal menduduki kawasan di atas pintu pemuatan.
Setelah ketinggian dok, julat kenderaan dan dimensi bangunan asas difahami, perata dok boleh dipilih.
Tiada satu jenis perata dok yang sesuai untuk setiap ruang pemuatan.
Perata dok hidraulik digunakan secara meluas untuk gudang konvensional dan ruang pemunggahan pusat pengedaran.
Ia menyediakan pergerakan platform terkawal dan sesuai untuk operasi pemuatan forklift biasa.
Perata bibir berengsel hidraulik selalunya merupakan titik permulaan yang praktikal apabila:
Jenis trak agak boleh diramal
Lubang dok konvensional disediakan
Pemuatan forklift tetap diperlukan
Operasi butang tekan mudah lebih disukai
Penyamaratakan dok teleskopik menggunakan bibir boleh dipanjangkan yang bergerak ke arah trak.
Pengendali boleh mengawal sambungan bibir dengan lebih tepat berbanding dengan bibir berengsel konvensional.
Penyamaratakan teleskopik boleh dipertimbangkan apabila:
Jenis trak yang berbeza menggunakan satu dok
Kedudukan trak berbeza-beza
Pertindihan bibir yang tepat adalah penting
Kargo diletakkan berhampiran dengan belakang treler
Kawalan tambahan ke atas sambungan trak diperlukan
Perata dok menegak kekal disimpan tegak di dalam bangunan apabila ia tidak digunakan.
Ini membolehkan pintu gudang kekal tertutup lebih dekat dengan bukaan pemuatan sebelum pemuatan dimulakan.
Penyamaratakan menegak biasanya dipertimbangkan untuk:
Penyimpanan sejuk
Gudang penyejuk beku
Logistik makanan
Kemudahan farmaseutikal
Gudang terkawal suhu
Mereka juga boleh meningkatkan akses kepada lubang pemuatan untuk operasi pembersihan dan penyelenggaraan terpilih.
Saiz perata dok hendaklah ditentukan mengikut operasi pemuatan dan bukannya hanya memilih dimensi platform yang paling biasa.
Lebar harus selaras dengan:
Lebar forklift
Lebar kargo
Lebar treler
Pembukaan pintu
Lebar lubang
Panjang platform mempengaruhi cerun operasi.
Untuk perbezaan ketinggian yang sama, perata yang lebih panjang biasanya mencipta peralihan yang lebih beransur-ansur.
Ini boleh menjadi penting apabila kemudahan itu mengendalikan trak dengan julat ketinggian katil yang lebih luas.
Kapasiti perata dok tidak boleh dipilih menggunakan berat kargo sahaja.
Platform menyokong forklift dan kargo bersama-sama semasa mereka bergerak melintasi peralatan.
Menyediakan:
Berat forklift kosong
Berat kargo maksimum
Berat forklift yang dimuatkan maksimum
Konfigurasi roda
Kekerapan pemuatan harian
Bilangan syif operasi
Perata dok yang dipalang sekali-sekala terdedah kepada keadaan perkhidmatan yang berbeza daripada penyamaratakan yang beroperasi secara berterusan merentasi beberapa syif.
Oleh itu, gudang berkemampuan tinggi harus mempertimbangkan kedua-dua beban maksimum dan kitaran operasi berulang.
Kebanyakan perata dok hidraulik dan teleskopik konvensional dipasang di dalam lubang konkrit.
Lubang harus direka bentuk mengikut peralatan yang dipilih.
Lukisan pemasangan biasanya menyatakan:
Lebar lubang
Panjang lubang
Kedalaman lubang
Keluli tertanam
Kedudukan saluran elektrik
Keperluan pemasangan
Jangan memuktamadkan kerja konkrit menggunakan saiz lubang meratakan dok generik.
Model dan pengeluar yang berbeza mungkin memerlukan dimensi yang berbeza.
Untuk gudang baharu, urutan pilihan ialah:
Reka bentuk dok → Pemilihan peralatan → Lukisan yang diluluskan → Pembinaan lubang.
Membina lubang terlebih dahulu dan cuba mencari peralatan yang sesuai kemudian boleh menyekat pemilihan peralatan.
Bampar dok melindungi bangunan apabila trak berundur ke arah platform pemuatan.
Mereka juga menentukan jarak trak ke dok terakhir.
Bampar yang lebih tebal menjauhkan treler dari penyamaratakan.
Struktur perlindungan belakang kenderaan boleh meningkatkan lagi jarak ini.
Akibatnya, pertindihan bibir sebenar di dalam treler mungkin kurang daripada yang dijangkakan.
Semak perkara berikut bersama-sama:
Struktur belakang trak → Bampar dok → Bibir meratakan → Katil trak
Ini amat penting untuk trak yang dipasang dengan bampar luar biasa, lif ekor atau struktur perlindungan belakang.
Hanya menambah panjang bibir tanpa menilai geometri lengkap bukanlah penyelesaian yang sesuai.
Perata menjembatani lantai, manakala tempat perlindungan atau meterai mengurangkan ruang terbuka di sekeliling kenderaan.
Pemilihan hendaklah berdasarkan dimensi kenderaan dan perlindungan alam sekitar yang diperlukan.
Tempat perlindungan dok mekanikal menggunakan langsir sisi dan atas yang fleksibel.
Ia biasanya digunakan di mana ruang pemunggahan menyediakan pelbagai saiz kenderaan.
Tempat perlindungan kembung mengembang di sekeliling trak selepas ia mencapai kedudukan pemuatan.
Ia boleh menyediakan pengedap kenderaan yang lebih rapat dan amat relevan di mana pengasingan alam sekitar adalah keutamaan yang lebih tinggi.
Pengedap dok menggunakan pad boleh mampat di sekeliling bukaan.
Mereka boleh berfungsi dengan baik apabila armada kenderaan mempunyai dimensi yang agak konsisten.
Prinsip yang paling penting dalam reka bentuk dok memuatkan ialah penyelarasan.
Produk individu semuanya beroperasi dalam ruang terhad yang sama.
Ruang pemuatan lengkap mungkin termasuk:
Pintu keratan industri
Dok meratakan
Tempat perlindungan dok atau meterai dok
Bampar dok
Sekatan kenderaan
Lampu isyarat
Sistem kawalan
Lukisan harus menunjukkan hubungan antara:
bangunan
pintu
Meratakan
Pit
tempat perlindungan
Bampar
Lori
Peralatan kawalan
Ini adalah salah satu cara paling berkesan untuk mengenal pasti konflik dimensi sebelum pembinaan atau pengeluaran bermula.
Pintu berkuasa, perata dok hidraulik, tempat perlindungan, sekatan dan lampu isyarat semuanya mungkin memerlukan sambungan elektrik.
Maklumat penting termasuk:
Voltan
fasa
Kekerapan
Kawalan voltan
Lokasi kotak kawalan
Untuk projek antarabangsa, voltan tapak hendaklah sentiasa disahkan sebelum pengeluaran peralatan.
The kawalan dok memuatkan boleh direka bentuk untuk menyelaraskan peralatan yang berbeza.
Contohnya:
Lori diamankan → Pintu didayakan → Perata dok didayakan → Pemuatan bermula.
Urutan sebenar hendaklah mengikut reka bentuk peralatan, prosedur tapak, dan keperluan keselamatan yang berkenaan.
Keselamatan tidak boleh ditambah hanya selepas ruang pemuatan telah siap.
Reka bentuk harus mempertimbangkan pergerakan trak, trafik forklift, tepi dok, laluan pejalan kaki, jarak penglihatan dan operasi peralatan.
Treler harus kekal dalam kedudukan yang betul semasa penyamara dok sedang digunakan.
Bergantung pada kemudahan, ini boleh melibatkan sekatan kenderaan, prosedur kawalan roda, isyarat lalu lintas dan peraturan operasi.
Perata harus sesuai untuk beban operasi maksimum yang dimaksudkan dan laluan perjalanan forklift harus kekal jelas dan diselenggara dengan baik.
Apabila tiada trak hadir, dok pemuatan mungkin mempunyai tepi terdedah.
Halangan, penandaan, sistem amaran, atau perlindungan lain yang sesuai hendaklah dipertimbangkan mengikut reka bentuk kemudahan dan peraturan yang berkenaan.
Pembinaan baharu memberikan pasukan projek yang paling fleksibel.
Peralatan dok memuatkan sebaiknya dipertimbangkan sebelum dimensi struktur dan sivil dimuktamadkan.
Urutan reka bentuk praktikal ialah:
Kenal pasti jenis kenderaan
Sahkan julat ketinggian katil trak
Tentukan ketinggian dok
Tentukan dimensi pintu
Pilih jenis penyamaratakan dok
Sahkan saiz dan kapasiti platform
Pilih tempat perlindungan dan bampar
Memuktamadkan dimensi lubang
Sahkan keperluan elektrik
Semak lukisan yang diselaraskan
Mengikuti urutan ini membantu mengurangkan pengubahsuaian kemudian.
Dok pemuatan sedia ada memerlukan pendekatan berbeza kerana banyak dimensi bangunan telah ditetapkan.
ukur:
Ketinggian dok
Lubang sedia ada
Pembukaan pintu
Bilik sebelah
Bilik kepala
Unjuran bampar
Bekalan elektrik
Rakam juga trak yang sedang menggunakan ruang pemunggahan.
Untuk projek pengubahsuaian, gambar yang menunjukkan trak sebenar diletakkan sepenuhnya pada dok pemuatan boleh membantu mendedahkan:
Jarak lori ke bangunan
Hubungan bumper
Jangkauan bibir
Kesesuaian tempat perlindungan
Had struktur sedia ada
Hubungan ini mungkin tidak selalu jelas daripada ukuran individu.
Beberapa kesilapan reka bentuk biasa boleh dielakkan semasa peringkat perancangan.
Pendekatan yang lebih baik: kumpulkan dimensi kenderaan minimum dan maksimum.
Pendekatan yang lebih baik: bandingkan ketinggian dok dengan julat ketinggian katil trak penuh.
Pendekatan yang lebih baik: selaraskan pintu dengan trak, tempat perlindungan dan penyamaratakan.
Pendekatan yang lebih baik: hitung cara kedudukan berhenti trak terakhir mempengaruhi pertindihan penyamakan.
Pendekatan yang lebih baik: memuktamadkan lukisan peralatan terlebih dahulu.
Pendekatan yang lebih baik: termasuk berat forklift, kargo, konfigurasi roda dan kekerapan operasi.
Pembekal atau pereka dok pemuatan boleh membuat pengesyoran yang lebih tepat apabila maklumat projek yang lengkap tersedia.
Menyediakan:
Ketinggian platform dok
Dimensi pembukaan pintu
Bilik kepala tersedia
Kelegaan sisi
Dimensi pit sedia ada atau cadangan
Menyediakan:
Ketinggian katil trak minimum
Ketinggian katil trak maksimum
Lebar lori
Ketinggian badan lori
Struktur bampar belakang
Menyediakan:
Berat forklift
Berat kargo maksimum
Kekerapan memuatkan
Bilangan trak setiap hari
Bilangan syif operasi
Menyediakan:
Suhu dalaman
Keadaan luar
Pengedap yang diperlukan
Pendedahan kelembapan
Keperluan penyimpanan sejuk jika berkenaan
Tiada ketinggian dok universal yang sesuai untuk setiap gudang.
Ketinggian yang betul harus ditentukan daripada julat ketinggian katil trak sebenar dan operasi pemuatan.
Lebar pintu yang betul bergantung pada lebar trak, konfigurasi tempat perlindungan, lebar perata dok dan kelegaan operasi yang diperlukan.
Objektifnya adalah untuk memberikan kelegaan praktikal tanpa perlu membesarkan bukaan.
Perata dok hidraulik sesuai untuk kebanyakan ruang pemunggahan gudang konvensional.
Perata teleskopik mungkin memberikan fleksibiliti yang lebih besar untuk kenderaan bercampur, manakala perata menegak amat berguna untuk aplikasi terkawal suhu terpilih.
Ya, bila-bila boleh.
Lukisan penyamaratakan dok akhir hendaklah menentukan lebar lubang, panjang, kedalaman, keluli terbenam dan penyediaan elektrik.
Bampar menentukan sejauh mana trak berhenti dari platform pemuatan.
Jarak itu secara langsung mempengaruhi pertindihan berkesan antara bibir perata dok dan katil trak.
Berkesan reka bentuk dok memuatkan bermula dengan hubungan antara trak, bangunan dan operasi pengendalian bahan.
Parameter reka bentuk yang paling penting termasuk:
Julat ketinggian katil trak
Ketinggian platform dok
Lebar dan ketinggian pintu
Bilik kepala tersedia
Jenis penyamaratakan dok
Dimensi platform
Muatan kapasiti
Jangkauan bibir
Unjuran bampar dok
Konfigurasi tempat perlindungan
Keperluan elektrik dan kawalan
Nilai ini tidak boleh ditentukan secara bebas.
Ketinggian trak mempengaruhi ketinggian dok. Ketinggian dok mempengaruhi julat operasi penyamaratakan. Dimensi pintu mempengaruhi tempat perlindungan dan pelepasan kenderaan. Bampar dok menjejaskan kedudukan trak akhir dan pertindihan bibir meratakan dok.
Untuk projek gudang baharu, perhubungan ini sebaiknya diselesaikan sebelum pembinaan konkrit bermula.
Untuk dok pemuatan sedia ada, ukuran tapak yang tepat, data kenderaan, gambar dan lukisan yang diselaraskan boleh membantu menentukan peralatan yang boleh disepadukan dengan struktur sedia ada.
Dengan mereka bentuk dok pemuatan sebagai satu sistem yang lengkap dan bukannya koleksi produk yang berasingan, gudang boleh mencipta sambungan yang lebih cekap antara trak, forklift dan bangunan sambil mengurangkan konflik dimensi semasa pembinaan dan pemasangan.
