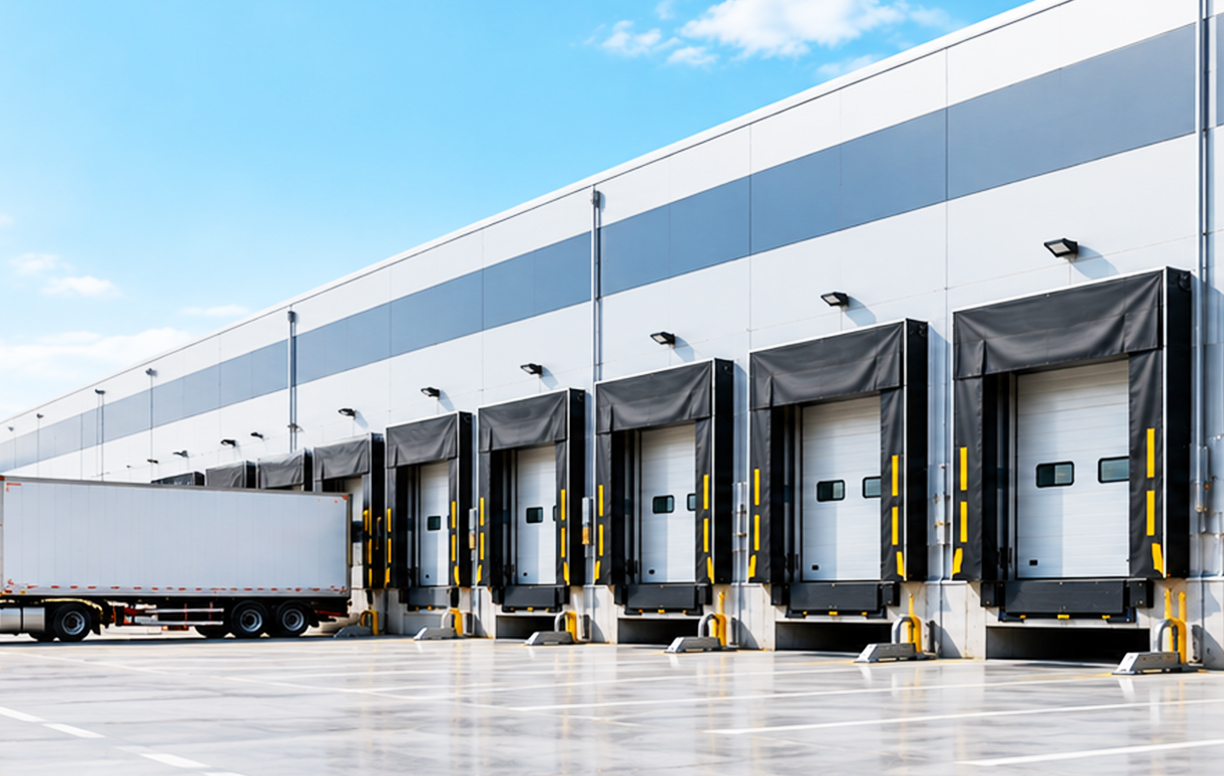

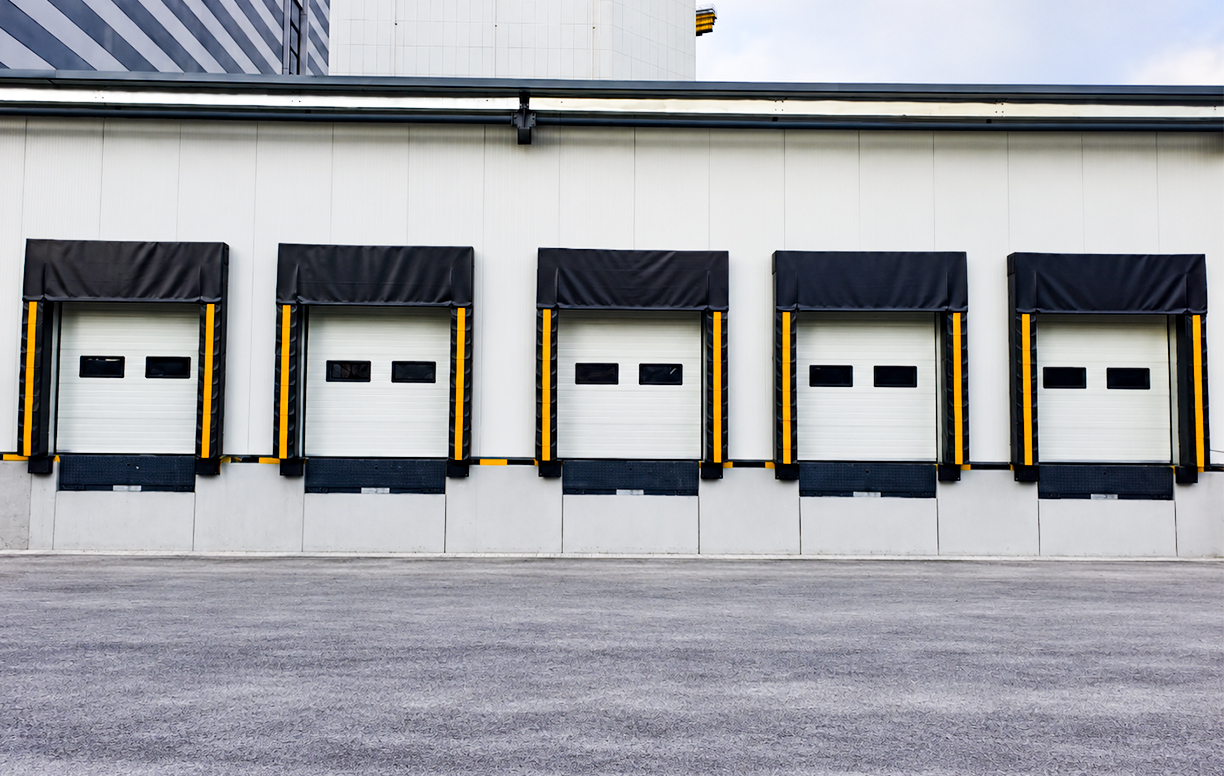

잘 디자인 된 하역장은 창고, 트럭, 지게차 및 자재 취급 작업 간의 효율적인 연결을 생성합니다.
디자인은 외부에서 보면 단순해 보일 수 있습니다. 높은 플랫폼, 산업용 도어, 도크 레벨러 등이 있습니다. 그러나 실제로는 여러 차원이 함께 작동해야 합니다.
도크 높이는 도크 레벨러의 각도에 영향을 미칩니다. 트럭 치수는 필요한 작업 범위에 영향을 미칩니다. 도어 치수는 차량 간격을 결정하는 반면, 도크 범퍼는 트럭이 건물에 얼마나 가까이 도달할 수 있는지에 영향을 미칩니다.
이러한 이유로 하역장 설계는 콘크리트 플랫폼과 문 개구부가 마무리되기 전에 시작되어야 합니다.
일반적인 로딩 베이에는 다음이 포함될 수 있습니다.
산업용 단면 도어
도크 레벨러
도크 쉘터 또는 도크 씰
도크 범퍼
차량 구속 시스템
교통 신호등
제어 시스템
이 가이드에서는 창고, 유통 센터, 제조 시설, 물류 건물의 하역장을 계획할 때 고려해야 할 주요 요소에 대해 설명합니다.
트럭은 하역장 설계에서 가장 먼저 고려해야 할 사항 중 하나입니다.
차량마다 침대 높이, 차체 치수, 후면 구조, 서스펜션 시스템 및 적재 요구 사항이 다를 수 있습니다.
도크 높이나 장비 치수를 결정하기 전에 다음을 확인하십시오.
최소 트럭 침대 높이
최대 트럭 침대 높이
트럭 차체 폭
트럭 본체 높이
리어 범퍼 또는 언더라이드 구조
후면 도어 구성
해당되는 경우 테일 리프트
로딩 베이는 여러 운송업체 또는 공급업체의 차량에 서비스를 제공할 수 있습니다.
하나의 표준 트레일러를 중심으로 설계하면 낮거나 높거나 다르게 구성된 차량이 도착할 때 문제가 발생할 수 있습니다.
따라서 하역장은 시설에서 예상되는 실제 차량 범위를 중심으로 계획되어야 합니다.
도크 높이는 로딩 플랫폼과 외부 지면 사이의 수직 거리입니다.
이는 로딩 도크에서 가장 중요한 고정 치수 중 하나입니다.
일단 건물이 건설되면 도크 높이를 변경하는 것은 어렵고 비용이 많이 들 수 있습니다.
이상적으로, 도크 플랫폼은 일반적인 트럭 적재함 높이에 합리적으로 가까워야 합니다.
그러면 도크 레벨러가 나머지 차이를 보상합니다.
트레일러가 도크보다 높은 경우 레벨러는 도크 높이 위에서 작동합니다.
트레일러가 낮을 때는 도크 높이 아래에서 작동합니다.
평균 트럭 높이만 사용하지 마십시오.
설계에서는 다음 사항을 고려해야 합니다.
가장 낮은 트럭 베드 ⇔ 도크 높이 ⇔ 가장 높은 트럭 베드
이 범위는 필요한 도크 레벨러 길이와 작동 범위를 결정하는 데 도움이 됩니다.
그만큼 도크 레벨러는 트럭 침대와 창고 플랫폼의 높이가 다를 때마다 경사를 만듭니다.
그 경사는 지게차 이동에 영향을 미칩니다.
중요한 정보는 다음과 같습니다.
지게차 유형
휠베이스
지상고
최대 적재 중량
부하 치수
지상고가 낮은 지게차는 더 큰 지상고로 설계된 장비보다 각도 변화에 더 민감할 수 있습니다.
전환은 두 가지 중요한 지점에서 발생합니다.
창고 바닥 → 도크 레벨러
그리고
도크 레벨러 → 트럭 베드.
적절한 도크 높이와 레벨러 길이는 보다 실용적인 전환을 만드는 데 도움이 될 수 있습니다.
하역장 문은 불필요하게 크기가 커지지 않으면서 하역 작업을 위한 충분한 여유 공간을 제공해야 합니다.
최종 치수는 트럭, 창고 레이아웃, 부두 보호소 및 적재 프로세스에 따라 달라집니다.
문 너비는 다음과 같이 조정되어야 합니다.
트럭 폭
부두 대피소 개방
도크 레벨러 폭
지게차 교통
건물 구조
실제 작업을 위해서는 충분한 간격이 제공되어야 하지만, 개구부가 너무 넓으면 창고와 외부 환경 사이의 불필요한 노출이 증가할 수 있습니다.
도어 높이는 차체와 로딩 도크 구성을 고려해야 합니다.
또한 개구부는 선택한 도크 쉘터 또는 씰과 조화를 이루어야 합니다.
산업용 문은 건물 개구부를 정의합니다.
도크 쉘터는 트럭 주변의 인터페이스를 정의합니다.
이들 제품을 독립적으로 선택할 경우 최종 적재 개구부가 예상 차량 범위에 올바르게 맞지 않을 수 있습니다.
눈에 보이는 개구부 치수는 산업용 도어 요구 사항의 일부일 뿐입니다.
문에도 개구부 주변에 설치 공간이 필요합니다.
건물 구조를 마무리하기 전에 다음을 확인하십시오.
왼쪽 여유 공간
오른쪽 여유 공간
헤드룸
천장 높이
구조보
파이프
케이블 트레이
스프링클러 시스템
다양한 단면 도어 트랙 배열에는 다양한 크기의 설치 공간이 필요합니다.
새 창고의 경우 기계 및 전기 서비스가 로딩 도어 위 영역을 차지하기 전에 이러한 여유 공간을 조정해야 합니다.
도크 높이, 차량 범위 및 기본 건물 치수를 이해하면 도크 레벨러를 선택할 수 있습니다.

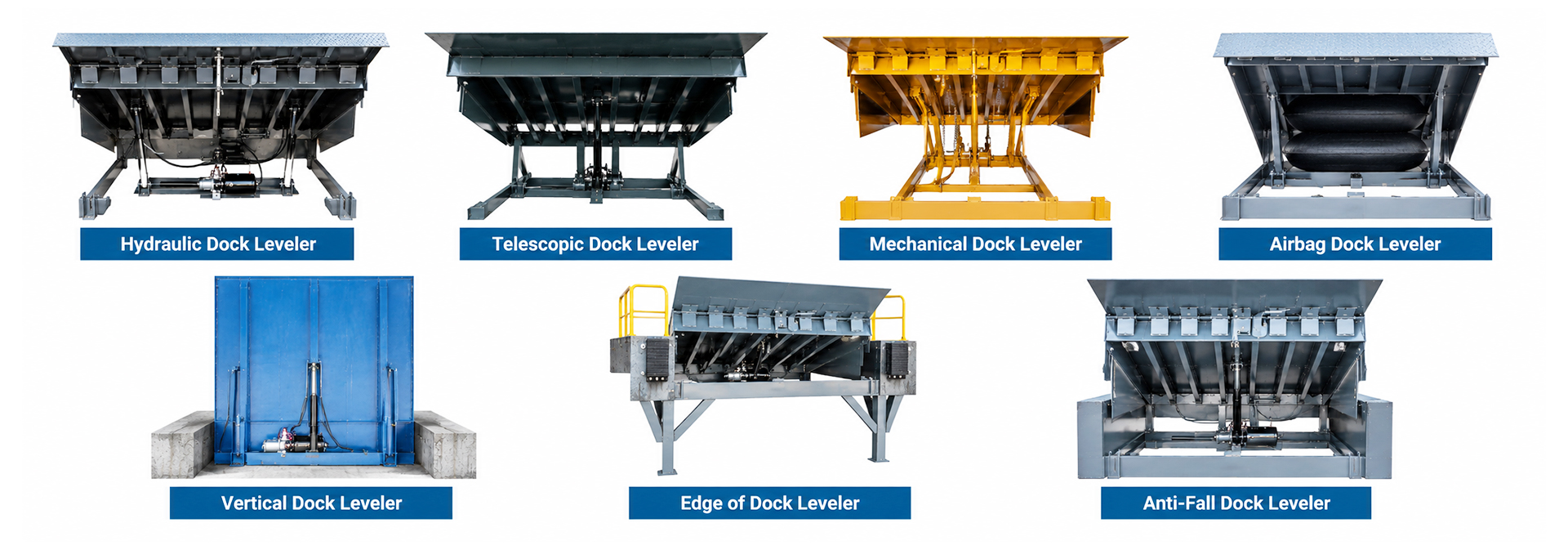

모든 로딩 베이에 적합한 단일 도크 레벨러 유형은 없습니다.
유압식 도크 레벨러는 기존 창고 및 유통 센터 로딩 베이에 널리 사용됩니다.
이는 제어된 플랫폼 이동을 제공하며 정기적인 지게차 적재 작업에 적합합니다.
유압식 힌지 립 레벨러는 다음과 같은 경우 실용적인 출발점이 되는 경우가 많습니다.
트럭 유형은 상대적으로 예측 가능합니다.
기존의 도크 피트를 사용할 수 있습니다.
정기적인 지게차 적재가 필요합니다.
간단한 푸시 버튼 조작이 선호됩니다.
텔레스코픽 도크 레벨러는 트럭 쪽으로 움직이는 확장 가능한 립을 사용합니다.
작업자는 기존의 힌지형 립보다 립 확장을 더 정확하게 제어할 수 있습니다.
다음과 같은 경우 텔레스코픽 레벨러를 고려할 수 있습니다.
다양한 트럭 유형이 하나의 도크를 사용합니다.
트럭 위치가 다양함
정확한 입술 오버랩이 중요
화물은 트레일러 뒤쪽에 가깝게 배치됩니다.
트럭 연결에 대한 추가 제어가 필요합니다.
수직 도크 레벨러는 사용하지 않을 때 건물 내부에 똑바로 세워 보관됩니다.
이를 통해 적재가 시작되기 전에 창고 문이 적재 개구부에 더 가깝게 닫힌 상태를 유지할 수 있습니다.
수직 레벨러는 일반적으로 다음과 같은 용도로 고려됩니다.
냉장
냉동고 창고
식품물류
제약시설
온도 조절 창고
또한 선택된 청소 및 유지 관리 작업을 위해 적재 피트에 대한 접근성을 향상시킬 수도 있습니다.
도크 레벨러 크기는 단순히 가장 일반적인 플랫폼 치수를 선택하는 것이 아니라 적재 작업에 따라 결정되어야 합니다.
너비는 다음과 조화를 이루어야 합니다.
지게차 폭
화물 폭
트레일러 폭
문 열림
구덩이 폭
플랫폼 길이는 작동 경사에 영향을 미칩니다.
동일한 높이 차이의 경우 레벨러가 길수록 일반적으로 더 점진적인 전환이 생성됩니다.
이는 시설에서 침대 높이가 더 넓은 트럭을 처리할 때 중요해질 수 있습니다.
도크 레벨러 용량은 화물 중량만을 기준으로 선택해서는 안 됩니다.
플랫폼은 지게차와 화물이 장비를 가로질러 이동하는 동안 함께 지지합니다.
제공하다:
빈 지게차 중량
최대 화물 중량
최대 적재 지게차 중량
휠 구성
일일 로딩 빈도
운영 교대 횟수
때때로 교차되는 도크 레벨러는 여러 교대에 걸쳐 지속적으로 작동하는 레벨러와 다른 서비스 조건에 노출됩니다.
따라서 처리량이 많은 창고는 최대 적재량과 반복되는 운영 주기를 모두 고려해야 합니다.
대부분의 기존 유압식 및 텔레스코픽식 도크 레벨러는 콘크리트 피트 내부에 설치됩니다.
피트는 선택한 장비에 따라 설계되어야 합니다.
설치 도면은 일반적으로 다음을 지정합니다.
구덩이 폭
구덩이 길이
구덩이 깊이
내장형 강철
전기 도관 위치
장착 요구 사항
일반적인 도크 레벨러 피트 크기를 사용하여 콘크리트 작업을 마무리하지 마십시오.
모델과 제조업체에 따라 다른 치수가 필요할 수 있습니다.
새 창고의 경우 선호되는 순서는 다음과 같습니다.
도크 설계 → 장비 선택 → 승인된 도면 → 피트 건설.
구덩이를 먼저 만들고 나중에 맞는 장비를 찾으려고 하면 장비 선택이 불필요하게 제한될 수 있습니다.
도크 범퍼는 트럭이 적재 플랫폼을 향해 후진할 때 건물을 보호합니다.
또한 최종 트럭에서 도킹까지의 거리도 결정합니다.
범퍼가 두꺼울수록 트레일러가 레벨러에서 더 멀리 떨어져 있게 됩니다.
차량 후방 보호 구조는 이 거리를 더욱 늘릴 수 있습니다.
결과적으로 트레일러 내부의 실제 립 오버랩이 예상보다 적을 수 있습니다.
다음 사항을 함께 검토하세요.
트럭 후면 구조 → 도크 범퍼 → 레벨러 립 → 트럭 베드
이는 특이한 범퍼, 테일 리프트 또는 후방 보호 구조가 장착된 트럭의 경우 특히 중요합니다.
전체 형상을 평가하지 않고 단순히 입술 길이를 늘리는 것이 항상 적절한 솔루션은 아닙니다.

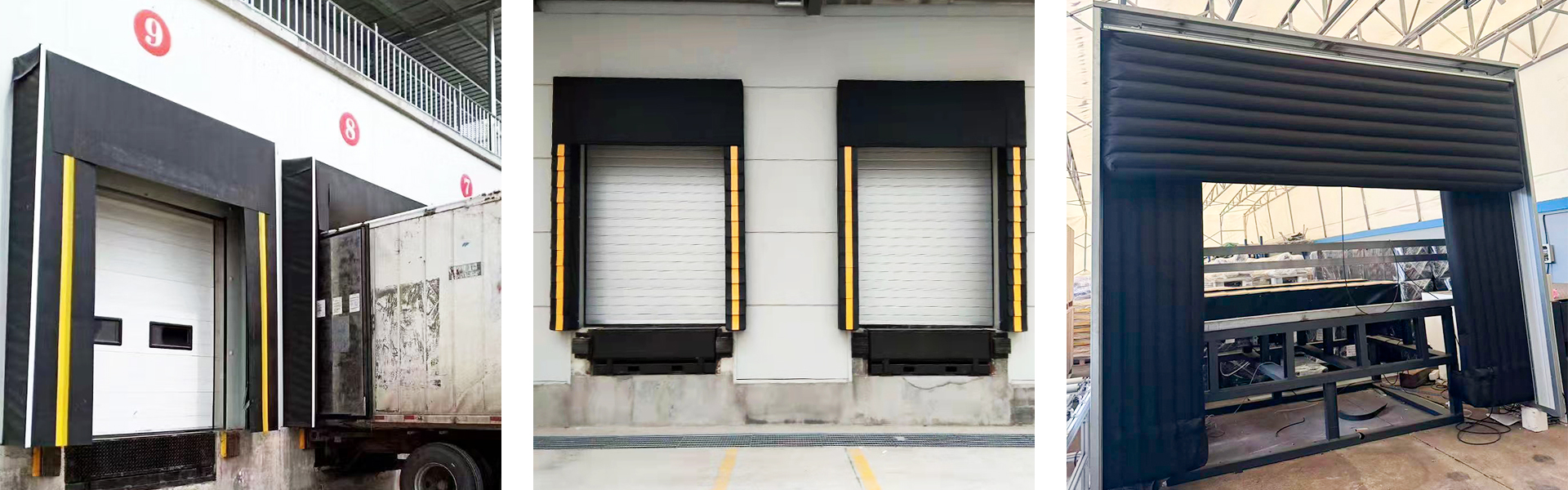

레벨러는 바닥을 연결하고 쉘터 또는 씰은 차량 주변의 열린 공간을 줄입니다.
차량 크기와 필요한 환경 보호를 기준으로 선택해야 합니다.
기계식 도크 쉘터는 유연한 측면 및 상단 커튼을 사용합니다.
이는 로딩 베이가 다양한 차량 크기를 제공하는 경우 일반적으로 사용됩니다.
풍선 대피소는 트럭이 적재 위치에 도달한 후 트럭 주위로 확장됩니다.
이는 더욱 긴밀한 차량 밀봉을 제공할 수 있으며 특히 환경 분리가 우선순위가 높은 경우에 적합합니다.
도크 씰은 개구부 주위에 압축 가능한 패드를 사용합니다.
차량 함대의 크기가 상대적으로 일정할 때 잘 작동할 수 있습니다.
하역장 설계에 있어 가장 중요한 원칙은 조화입니다.
개별 제품은 모두 동일한 제한된 공간 내에서 작동합니다.
완전한 로딩 베이에는 다음이 포함될 수 있습니다.
산업용 단면 도어
도크 레벨러
도크 쉘터 또는 도크 씰
도크 범퍼
차량 구속
교통 신호등
제어 시스템
그림에는 다음 사이의 관계가 표시되어야 합니다.
건물
문
레벨러
피트
대피소
범퍼
트럭
제어 장비
이는 건설이나 생산이 시작되기 전에 차원 충돌을 식별하는 가장 효과적인 방법 중 하나입니다.
전동식 도어, 유압식 도크 레벨러, 대피소, 구속 장치 및 신호등에는 모두 전기 연결이 필요할 수 있습니다.
중요한 정보는 다음과 같습니다.
전압
단계
빈도
제어 전압
컨트롤 박스 위치
국제 프로젝트의 경우 장비 생산 전에 현장 전압을 항상 확인해야 합니다.
그만큼 로딩 도크 제어 장치는 다양한 장비를 조정하도록 설계될 수 있습니다.
예를 들어:
트럭 고정 → 도어 활성화 → 도크 레벨러 활성화 → 로딩이 시작됩니다.
실제 순서는 장비 설계, 현장 절차 및 해당 안전 요구 사항을 따라야 합니다.
로딩 베이가 완료된 후에만 안전을 추가해서는 안 됩니다.
설계에서는 트럭 이동, 지게차 교통, 부두 가장자리, 보행자 경로, 가시성 및 장비 작동을 고려해야 합니다.
도크 레벨러를 사용하는 동안 트레일러는 올바른 위치를 유지해야 합니다.
시설에 따라 차량 구속, 바퀴 제어 절차, 교통 신호 및 운영 규칙이 포함될 수 있습니다.
레벨러는 최대 의도된 작동 하중에 적합해야 하며 지게차 이동 경로는 깨끗하고 적절하게 유지되어야 합니다.
트럭이 없으면 로딩 도크의 가장자리가 노출될 수 있습니다.
시설 설계 및 해당 규정에 따라 적절한 장벽, 표시, 경고 시스템 또는 기타 보호 장치를 고려해야 합니다.
새로운 건설은 프로젝트 팀에게 최고의 유연성을 제공합니다.
하역장 장비는 구조적 및 토목 치수가 확정되기 전에 이상적으로 고려되어야 합니다.
실용적인 디자인 순서는 다음과 같습니다.
차량 유형 식별
트럭 침대 높이 범위 확인
도크 높이 결정
문 치수 정의
도크 레벨러 유형 선택
플랫폼 크기 및 용량 확인
쉘터 및 범퍼 선택
구덩이 치수 확정
전기 요구사항 확인
조정된 도면 검토
이 순서를 따르면 나중에 수정하는 일을 줄이는 데 도움이 됩니다.
기존 하역장은 많은 건물 치수가 이미 고정되어 있으므로 다른 접근 방식이 필요합니다.
측정하다:
도크 높이
기존 구덩이
문 열림
옆방
헤드룸
범퍼 프로젝션
전기공급
또한 현재 로딩 베이를 사용하고 있는 트럭을 기록하십시오.
개조 프로젝트의 경우 하역장에 완전히 배치된 실제 트럭을 보여주는 사진은 다음 사항을 파악하는 데 도움이 될 수 있습니다.
트럭에서 건물까지의 거리
범퍼관계
입술 도달
쉘터핏
기존 구조적 한계
이러한 관계는 개별 측정에서 항상 명확하지 않을 수도 있습니다.
계획 단계에서 몇 가지 일반적인 설계 오류를 피할 수 있습니다.
더 나은 접근 방식: 최소 및 최대 차량 크기를 수집합니다.
더 나은 접근 방식: 도크 높이를 전체 트럭 침대 높이 범위와 비교합니다.
더 나은 접근 방식: 트럭, 대피소, 레벨러와 문을 조정하세요.
더 나은 접근 방식: 최종 트럭 정지 위치가 레벨러 오버랩에 어떻게 영향을 미치는지 계산합니다.
더 나은 접근 방식: 먼저 장비 도면을 마무리합니다.
더 나은 접근 방식: 지게차 중량, 화물, 휠 구성 및 작동 빈도를 포함합니다.
전체 프로젝트 정보가 제공되면 공급업체나 하역장 설계자는 보다 정확한 권장 사항을 제시할 수 있습니다.
제공하다:
도크 플랫폼 높이
문 개구부 치수
사용 가능한 헤드룸
측면 여유 공간
기존 또는 제안된 피트 치수
제공하다:
최소 트럭 침대 높이
최대 트럭 침대 높이
트럭 폭
트럭 본체 높이
리어 범퍼 구조
제공하다:
지게차 중량
최대 화물 중량
로딩 빈도
하루 트럭 수
운영 교대 횟수
제공하다:
실내온도
야외 조건
필수 밀봉
수분 노출
해당되는 경우 냉장 보관 요구 사항
모든 창고에 적합한 범용 도크 높이가 없습니다.
올바른 높이는 실제 트럭 침대 높이 범위와 적재 작업을 통해 결정되어야 합니다.
올바른 도어 너비는 트럭 너비, 대피소 구성, 도크 레벨러 너비 및 필요한 작동 여유 공간에 따라 다릅니다.
개구부의 크기를 불필요하게 늘리지 않고 실용적인 여유 공간을 제공하는 것이 목적입니다.
유압식 도크 레벨러는 많은 기존 창고 적재 베이에 적합합니다.
텔레스코픽 레벨러는 혼합 차량에 더 큰 유연성을 제공할 수 있는 반면, 수직 레벨러는 선택된 온도 제어 응용 분야에 특히 유용합니다.
네, 가능할 때마다요.
최종 도크 레벨러 도면에서는 피트 폭, 길이, 깊이, 내장 강철 및 전기 준비를 정의해야 합니다.
범퍼는 트럭이 적재 플랫폼에서 정지하는 거리를 결정합니다.
이 거리는 도크 레벨러 립과 트럭 베드 사이의 효과적인 중첩에 직접적인 영향을 미칩니다.
효과적인 하역장 설계는 간의 관계에서 시작됩니다. 트럭, 건물, 자재 취급 작업 .
가장 중요한 설계 매개변수는 다음과 같습니다.
트럭 침대 높이 범위
도크 플랫폼 높이
문 너비와 높이
사용 가능한 헤드룸
도크 레벨러 유형
플랫폼 크기
부하 용량
입술 도달
도크 범퍼 투영
대피소 구성
전기 및 제어 요구 사항
이러한 값은 독립적으로 결정되어서는 안 됩니다.
트럭 높이는 도크 높이에 영향을 미칩니다. 도크 높이는 레벨러 작동 범위에 영향을 미칩니다. 도어 치수는 대피소와 차량 간격에 영향을 미칩니다. 도크 범퍼는 최종 트럭 위치와 도크 레벨러 립 오버랩에 영향을 미칩니다.
새로운 창고 프로젝트의 경우 콘크리트 건설이 시작되기 전에 이러한 관계를 이상적으로 해결해야 합니다.
기존 하역장의 경우 정확한 현장 측정, 차량 데이터, 사진 및 조정된 도면을 통해 기존 구조에 통합할 수 있는 장비를 결정하는 데 도움이 될 수 있습니다.
하역장을 별도의 제품 모음이 아닌 하나의 완전한 시스템으로 설계함으로써 창고는 건설 및 설치 중 치수 충돌을 줄이면서 트럭, 지게차 및 건물 간의 보다 효율적인 연결을 생성할 수 있습니다.
